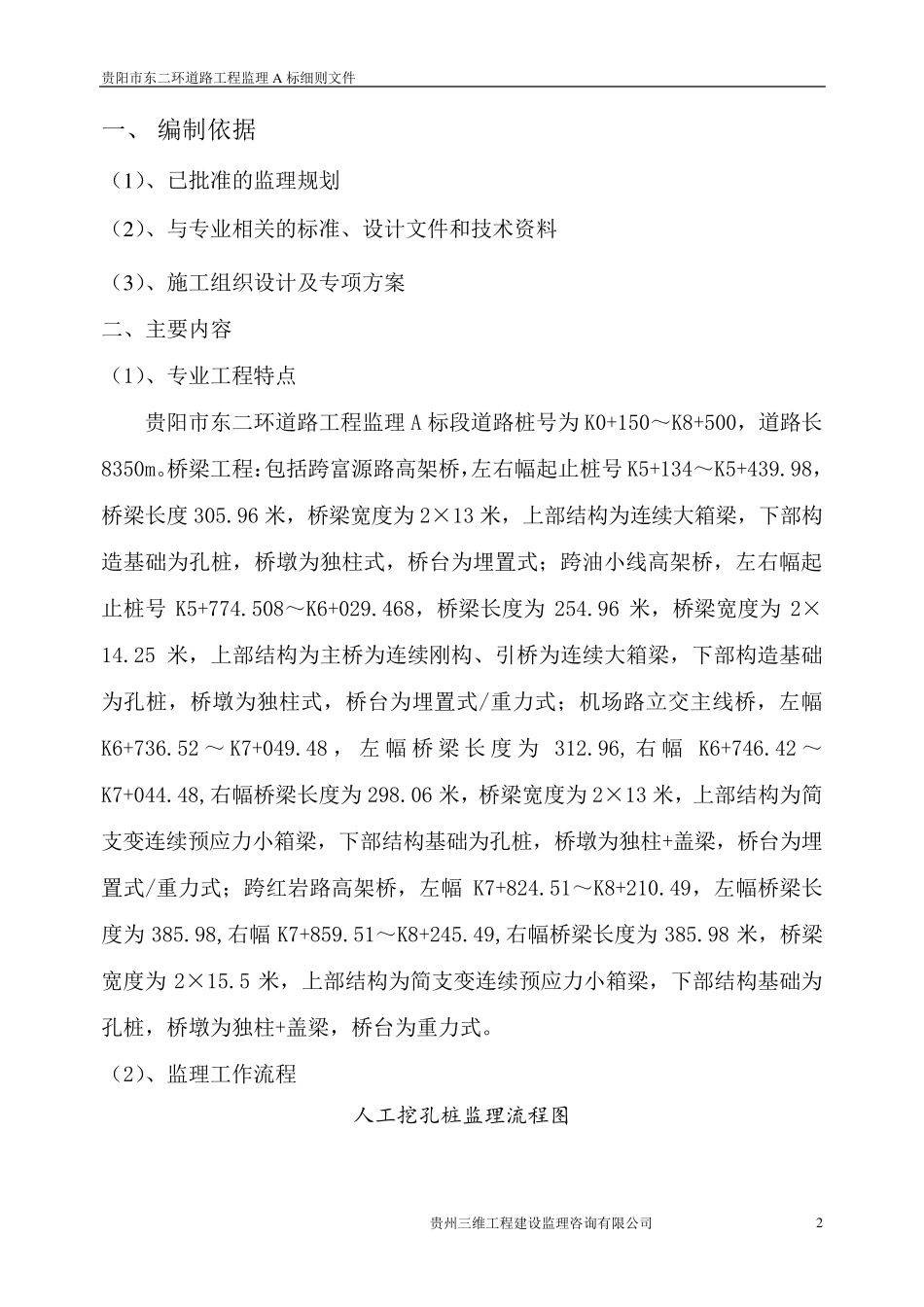

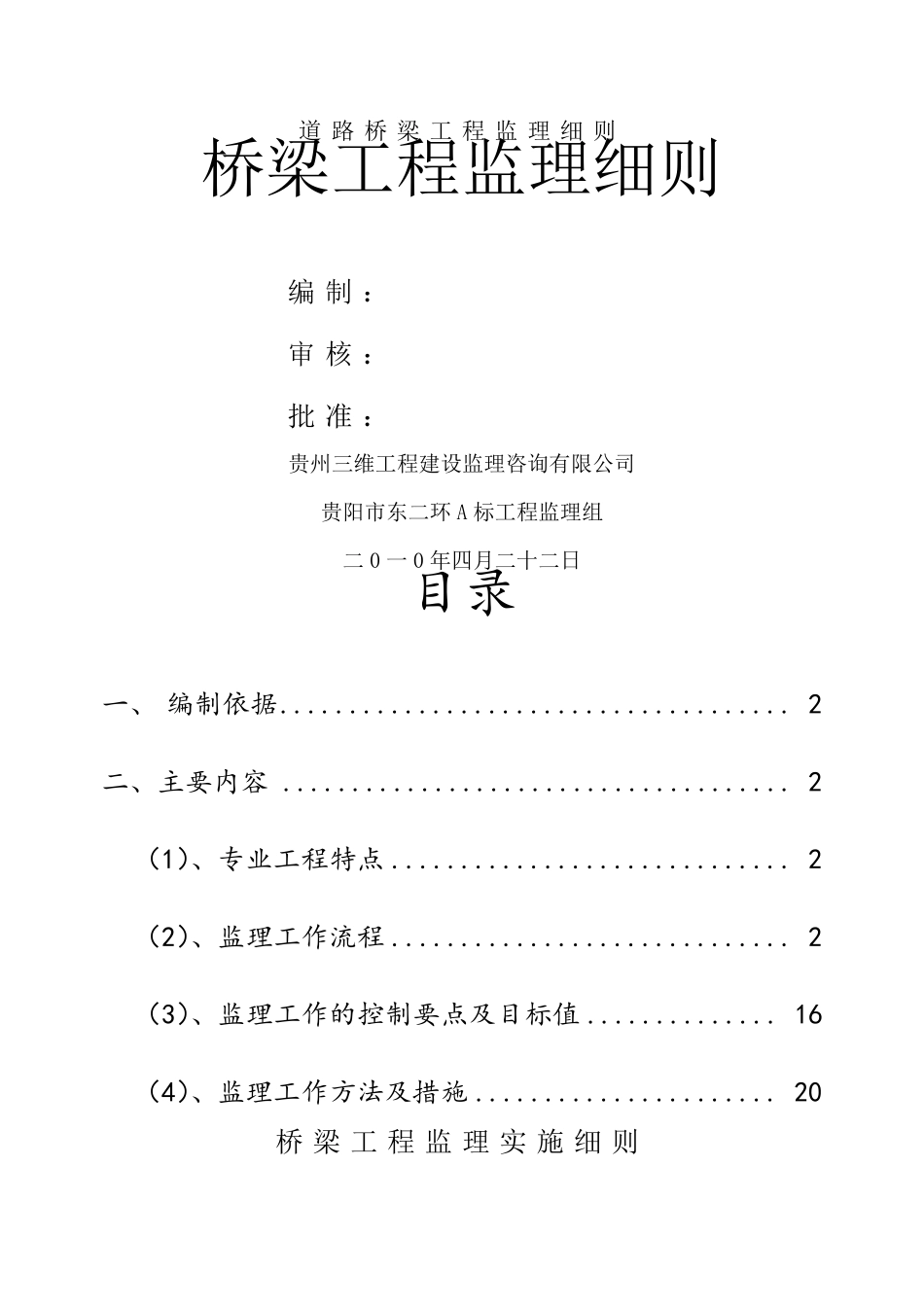

道路桥梁工程监理细则 桥梁工程监理细则 编制： 审核： 批准： 贵州三维工程建设监理咨询有限公司 贵阳市东二环A 标工程监理组 二0 一 0 年四月二十二日 目录 一、 编制依据 ..................................... 2 二、主要内容 ..................................... 2 （1）、专业工程特点 ............................. 2 （2）、监理工作流程 ............................. 2 （3）、监理工作的控制要点及目标值 .............. 16 （4）、监理工作方法及措施 ...................... 20 桥梁工程监理实 施 细则 贵阳市东二环道路工程监理A 标细则文件 贵州三维工程建设监理咨询有限公司 2 一、 编制依据 （1）、已批准的监理规划 （2）、与专业相关的标准、设计文件和技术资料 （3）、施工组织设计及专项方案 二、主要内容 （1）、专业工程特点 贵阳市东二环道路工程监理A 标段道路桩号为K0+150～K8+500，道路长8350m。桥梁工程：包括跨富源路高架桥，左右幅起止桩号K5+134～K5+439.98，桥梁长度305.96 米，桥梁宽度为2×13 米，上部结构为连续大箱梁，下部构造基础为孔桩，桥墩为独柱式，桥台为埋置式；跨油小线高架桥，左右幅起止桩号K5+774.508～K6+029.468，桥梁长度为254.96 米，桥梁宽度为2×14.25 米，上部结构为主桥为连续刚构、引桥为连续大箱梁，下部构造基础为孔桩，桥墩为独柱式，桥台为埋置式/重力式；机场路立交主线桥，左幅K6+736.52 ～K7+049.48 ，左幅桥梁长度为312.96, 右幅K6+746.42 ～K7+044.48,右幅桥梁长度为298.06 米，桥梁宽度为2×13 米，上部结构为简支变连续预应力小箱梁，下部结构基础为孔桩，桥墩为独柱+盖梁，桥台为埋置式/重力式；跨红岩路高架桥，左幅K7+824.51～K8+210.49，左幅桥梁长度为385.98,右幅K7+859.51～K8+245.49,右幅桥梁长度为385.98 米，桥梁宽度为2×15.5 米，上部结构为简支变连续预应力小箱梁，下部结构基础为孔桩，桥墩为独柱+盖梁，桥台为重力式。 （2）、监理工作流程 人工挖孔桩监理流程图 贵阳市东二环道路工程监理A 标细则文件 贵州三维工程建设监理咨询有限公司 3 钻孔灌注桩监理流程图 护筒制作就位 现场监理检查 组织复 核试验 开工申请报告 施工准备 桥梁工程师开工令 施工及自检 现场监理检查及旁站 质量检验及报告 桥梁工程师审批 工程质量认证书 桥梁工程师审批 办计量证书 桥梁工程...
