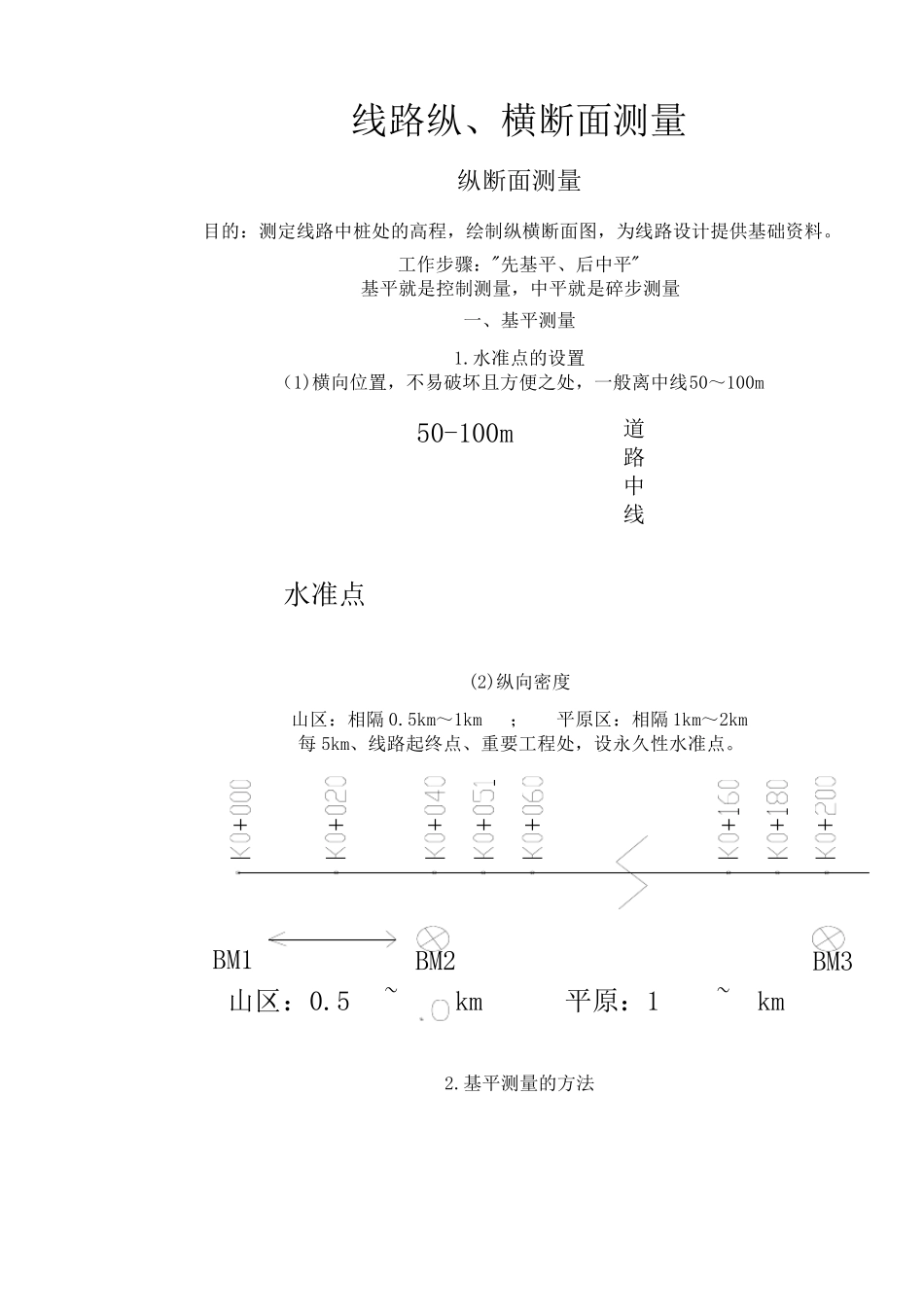

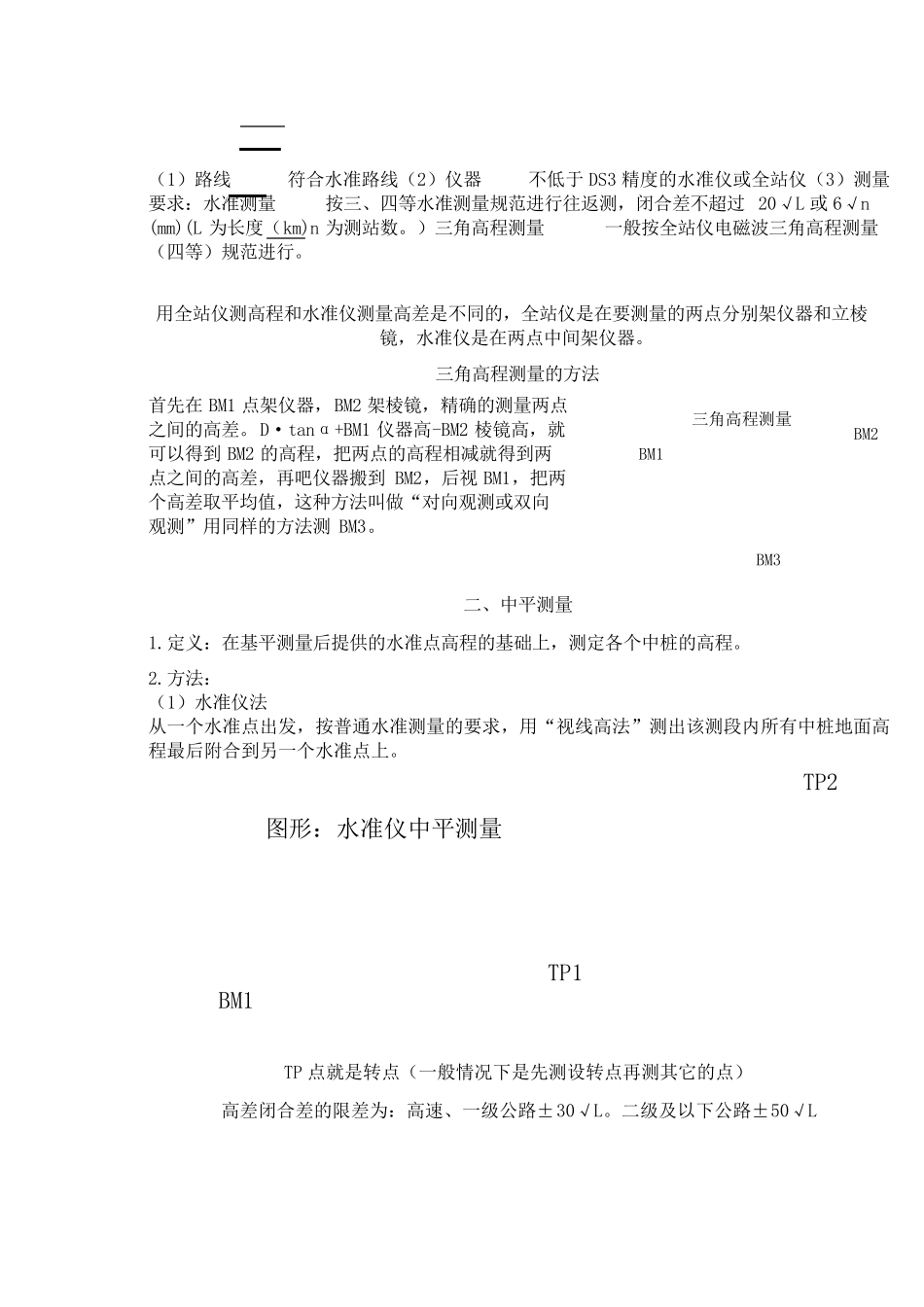

线路纵、横断面测量 纵断面测量 目的：测定线路中桩处的高程，绘制纵横断面图，为线路设计提供基础资料。 工作步骤："先基平、后中平" 基平就是控制测量，中平就是碎步测量 一、基平测量 1.水准点的设置 （1)横向位置，不易破坏且方便之处，一般离中线50～100m (2)纵向密度 山区：相隔 0.5km～1km ； 平原区：相隔 1km～2km 每 5km、线路起终点、重要工程处，设永久性水准点。 2.基平测量的方法 50-100m水准点道路中线BM1BM2BM3山区：0.5~km 平原：1~km （ 1） 路 线 符 合 水 准 路 线 （ 2） 仪 器 不 低 于 DS3 精 度 的 水 准 仪 或 全 站 仪 （ 3） 测 量要 求 ： 水 准 测 量 按 三 、 四 等 水 准 测 量 规 范 进 行 往 返 测 ， 闭 合 差 不 超 过20√ L 或 6√ n (mm)(L 为 长 度 （ km)n 为 测 站 数 。 ） 三 角 高 程 测 量 一 般 按 全 站 仪 电 磁 波 三 角 高 程 测 量（ 四 等 ） 规 范 进 行 。 用 全 站 仪 测 高 程 和 水 准 仪 测 量 高 差 是 不 同 的 ， 全 站 仪 是 在 要 测 量 的 两 点 分 别 架 仪 器 和 立 棱镜 ， 水 准 仪 是 在 两 点 中 间 架 仪 器 。 三 角 高 程 测 量 的 方 法 首 先 在 BM1 点 架 仪 器 ， BM2 架 棱 镜 ， 精 确 的 测 量 两 点 之 间 的 高 差 。 D· tanα +BM1 仪 器 高 -BM2 棱 镜 高 ， 就 可 以 得 到BM2 的 高 程 ， 把 两 点 的 高 程 相 减 就 得 到 两 点 之 间 的 高 差 ， 再 吧 仪 器 搬 到BM2， 后 视 BM1， 把 两 个 高 差 取 平 均 值 ， 这 种 方 法 叫 做 “ 对 向 观 测 或 双 向 观 测 ” 用 同 样 的 方 法 测BM3。 二 、 中 平 测 量 1.定 义 ： 在 基 平 测 量 后 提 供 的 水 准 点 高 程 的 基 础 上 ， 测 定 各 个 中 桩 的 高 程 。 2.方 法 ： （ 1） 水 准 仪 法 从 一 个 水 准 点 出 发 ， 按 普 通 水 准 测 量 的 要 求 ， 用 “ 视 线 高 法 ” 测 出 该 测 段 内 所 有 中 桩 地 面 高程 最 后 附合 到 另一 个 水 准 点 上 。 T...
