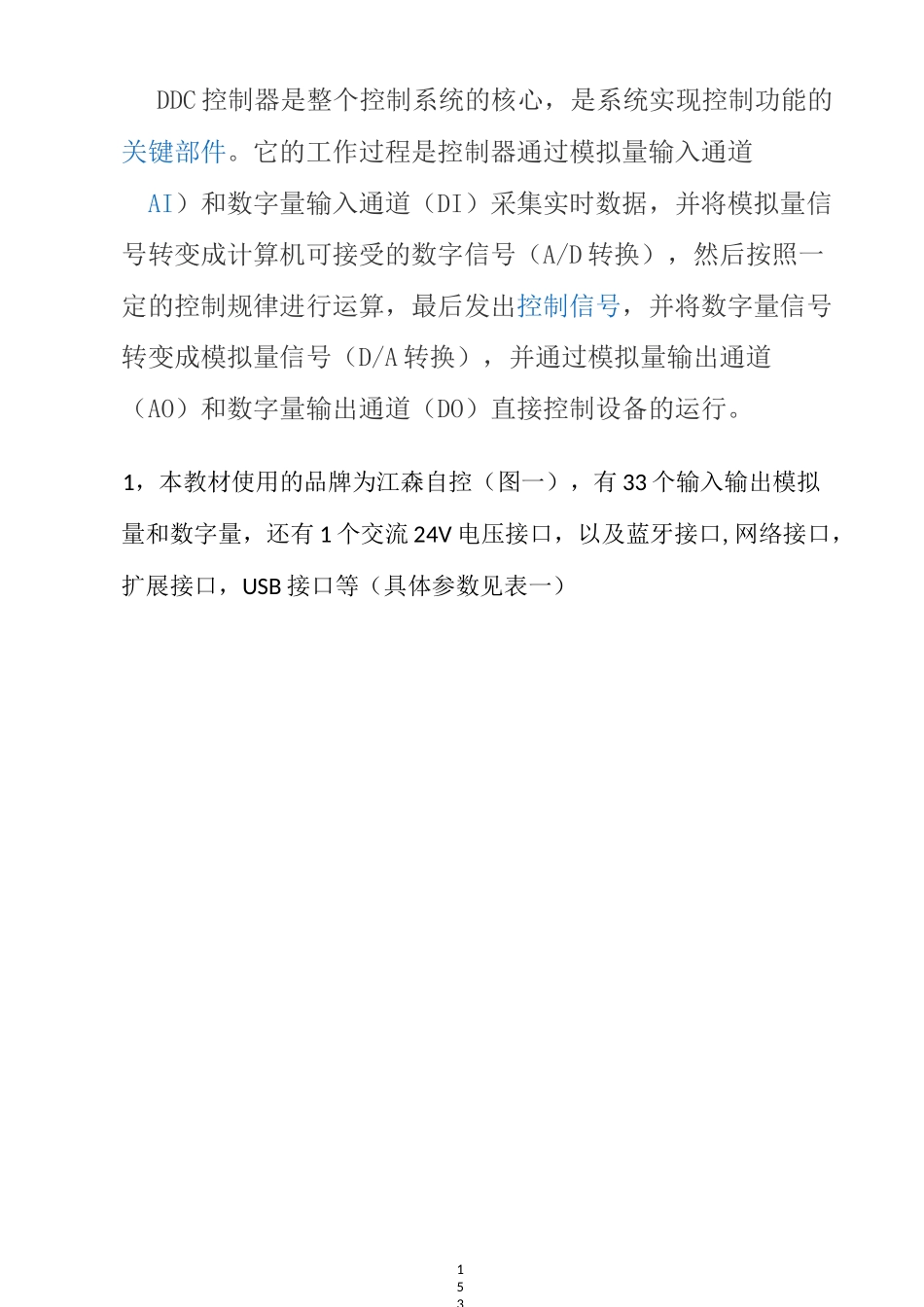

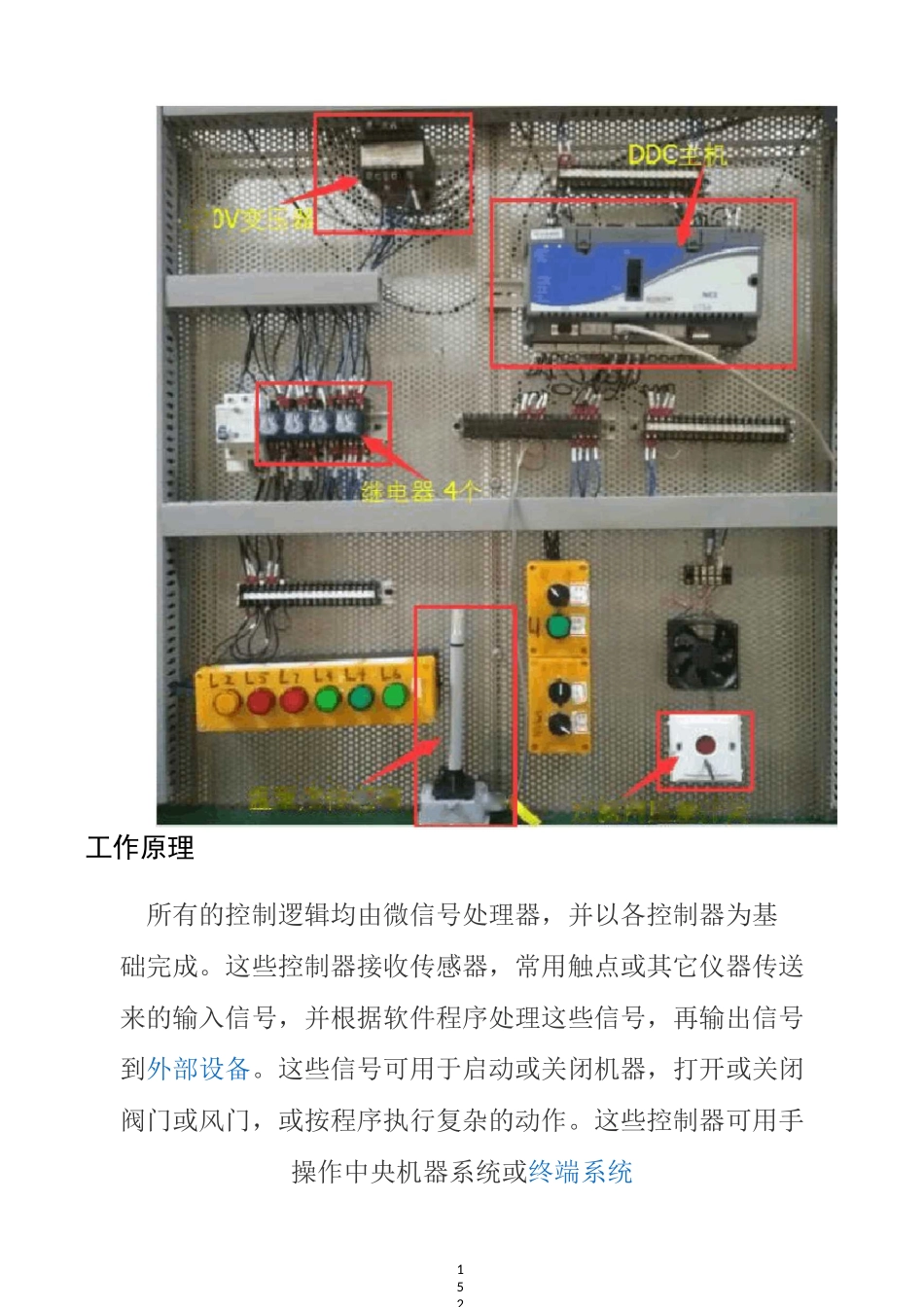

151DDC 控制系统实验目的1. 掌握 DDC 的操作2. 掌握 DDC 的接线3. 熟练的排除 DDC 的故障设备组成DDC(DirectDigitalControl)直接数字控制，通常称为 DDC控制器。DDC 系统的组成通常包括中央控制设备(集中控制电脑、彩色监视器、键盘、打印机、不间断电源、通讯接口等)、现场 DDC 控制器、通讯网络，以及相应的传感器执行器、调节阀等元器件。1522过濾网压羞开订曰YT湿度传感蛊 Ki工作原理所有的控制逻辑均由微信号处理器，并以各控制器为基础完成。这些控制器接收传感器，常用触点或其它仪器传送来的输入信号，并根据软件程序处理这些信号，再输出信号到外部设备。这些信号可用于启动或关闭机器，打开或关闭阀门或风门，或按程序执行复杂的动作。这些控制器可用手操作中央机器系统或终端系统153DDC 控制器是整个控制系统的核心，是系统实现控制功能的关键部件。它的工作过程是控制器通过模拟量输入通道AI）和数字量输入通道（DI）采集实时数据，并将模拟量信号转变成计算机可接受的数字信号（A/D 转换），然后按照一定的控制规律进行运算，最后发出控制信号，并将数字量信号转变成模拟量信号（D/A 转换），并通过模拟量输出通道（AO）和数字量输出通道（DO）直接控制设备的运行。1，本教材使用的品牌为江森自控（图一），有 33 个输入输出模拟量和数字量，还有 1 个交流 24V 电压接口，以及蓝牙接口,网络接口，扩展接口，USB 接口等（具体参数见表一）■•亠朋戶牛-■斗 1inj?•••2:fq;i:JML3^XA 心 X154数字量输出 DO）模拟量输出（AO）Out1,com1新风机启Out12,com12新风机水阀开度控制Out2,com21 号给水泵Out13,com13水箱液位模拟值Out3,com32 号给水泵Out14,com14光照度模拟值Out4,com4照明启停数字量输入（DI）模拟量输入（AI）Int7,com7新风机运行状态In1，com1温度in1ilWU■“亦■'flAfsr44H.T.「WE'^MilHiK1ntH\*Hia-CQUcnnMETASVSi-图155Int8,com8新风机故障报警In2,com2湿度Int9,com9新风机手自动In3，com3水箱液位IntIO,com10新风机滤网报警In4,com4光照度Int11,com111 号给水泵运行状态+15V,com5电源输出Int12,com121 号给水泵故障报警Int13,com131 号给水泵手自动Int14,com142 号给水泵运行状态Int15,com152 号给水泵故障报警Int16,com162 号给水泵手自动Int17,com17照明运行状态Int18,com18照明手自动表156设备操作及电脑控制1,在电脑桌面上找到“图控软件”图标双击打开2,弹出对话框输入用户...
