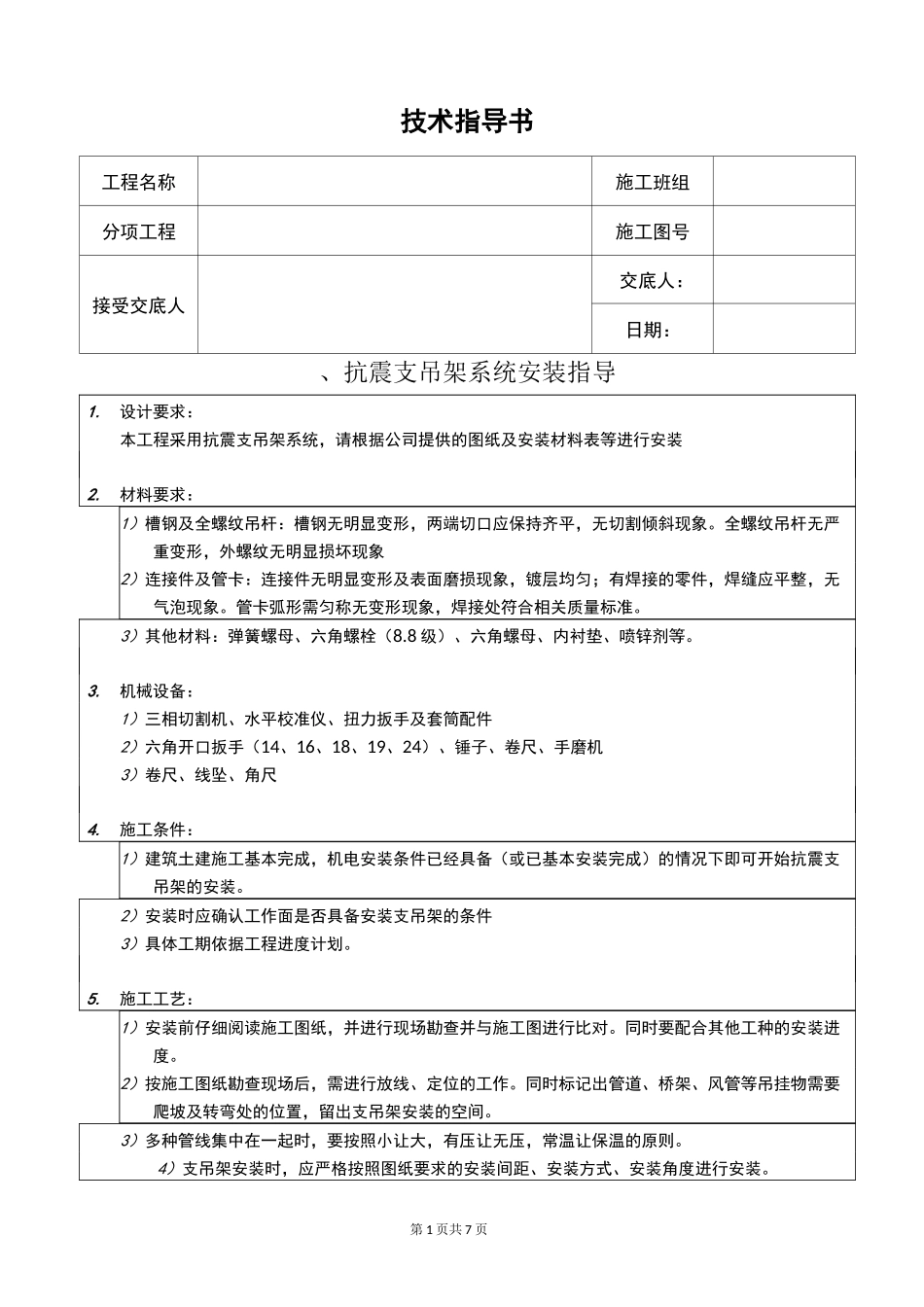

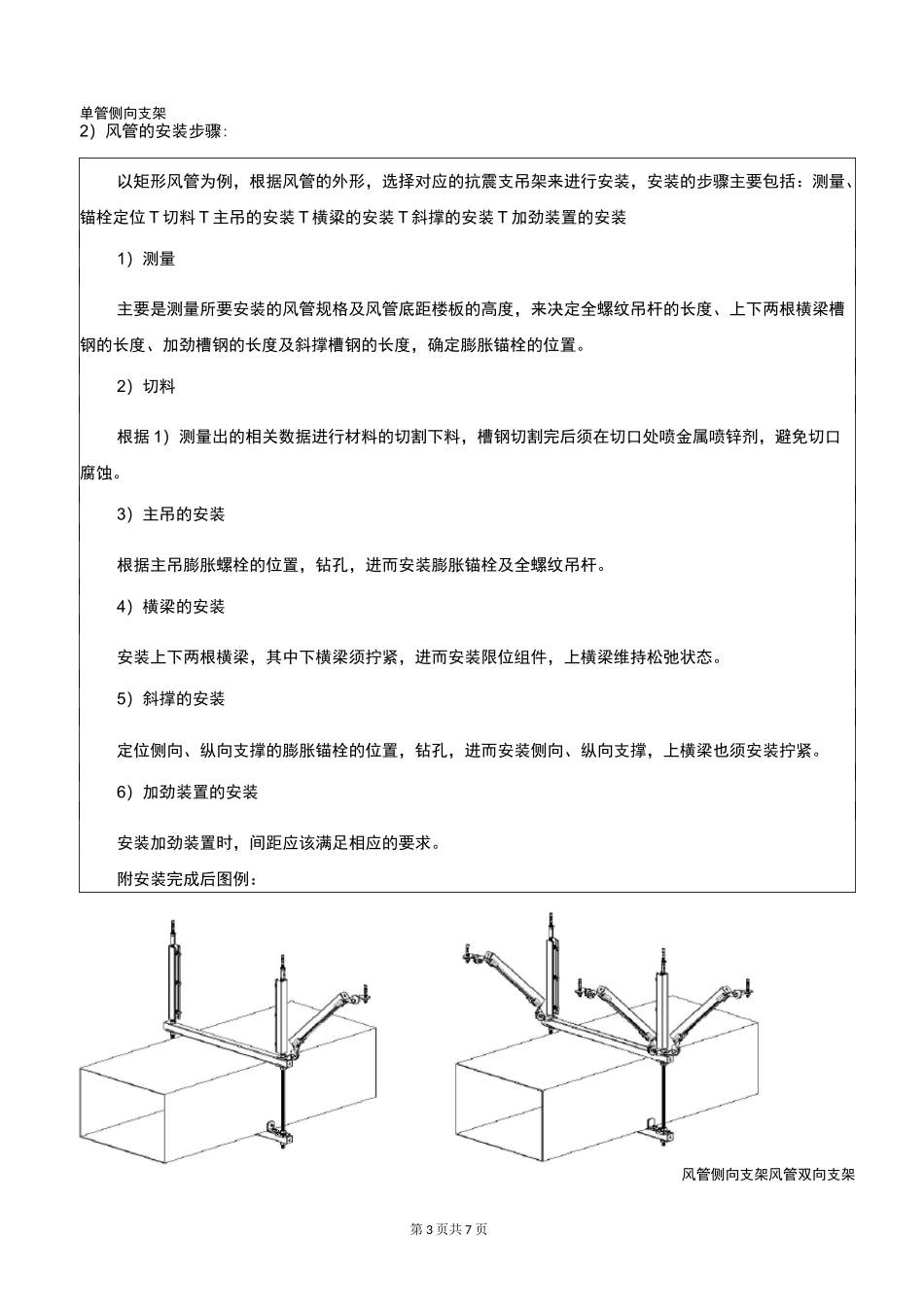

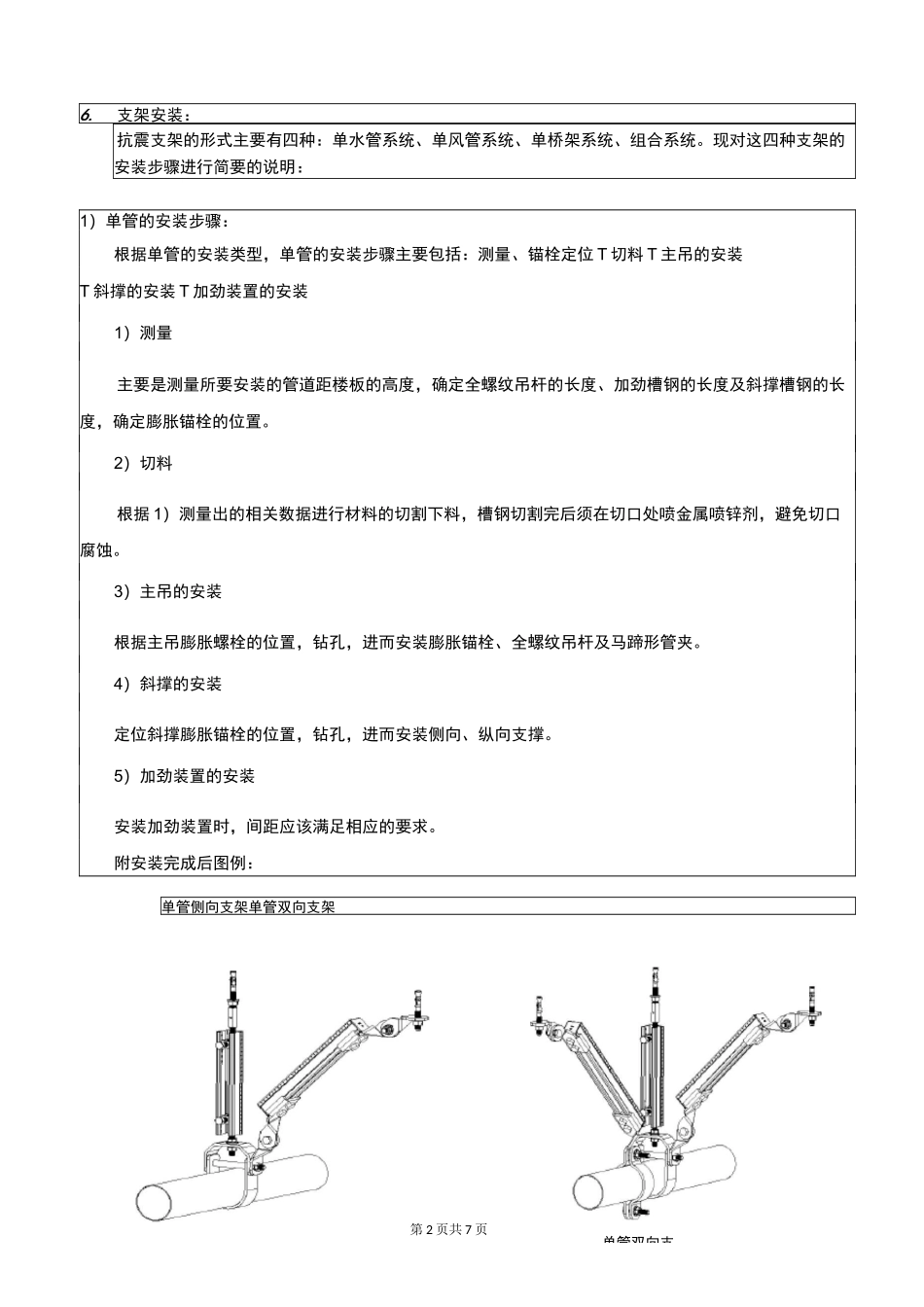

第 1 页共 7 页技术指导书工程名称施工班组分项工程施工图号接受交底人交底人：日期：、抗震支吊架系统安装指导1.设计要求：本工程采用抗震支吊架系统，请根据公司提供的图纸及安装材料表等进行安装2.材料要求：1）槽钢及全螺纹吊杆：槽钢无明显变形，两端切口应保持齐平，无切割倾斜现象。全螺纹吊杆无严重变形，外螺纹无明显损坏现象2）连接件及管卡：连接件无明显变形及表面磨损现象，镀层均匀；有焊接的零件，焊缝应平整，无气泡现象。管卡弧形需匀称无变形现象，焊接处符合相关质量标准。3）其他材料：弹簧螺母、六角螺栓（8.8 级）、六角螺母、内衬垫、喷锌剂等。3.机械设备：1）三相切割机、水平校准仪、扭力扳手及套筒配件2）六角开口扳手（14、16、18、19、24）、锤子、卷尺、手磨机3）卷尺、线坠、角尺4.施工条件：1）建筑土建施工基本完成，机电安装条件已经具备（或已基本安装完成）的情况下即可开始抗震支吊架的安装。2）安装时应确认工作面是否具备安装支吊架的条件3）具体工期依据工程进度计划。5.施工工艺：1）安装前仔细阅读施工图纸，并进行现场勘查并与施工图进行比对。同时要配合其他工种的安装进度。2）按施工图纸勘查现场后，需进行放线、定位的工作。同时标记出管道、桥架、风管等吊挂物需要爬坡及转弯处的位置，留出支吊架安装的空间。3）多种管线集中在一起时，要按照小让大，有压让无压，常温让保温的原则。4）支吊架安装时，应严格按照图纸要求的安装间距、安装方式、安装角度进行安装。第 2 页共 7 页6.支架安装：抗震支架的形式主要有四种：单水管系统、单风管系统、单桥架系统、组合系统。现对这四种支架的安装步骤进行简要的说明：1）单管的安装步骤：根据单管的安装类型，单管的安装步骤主要包括：测量、锚栓定位 T 切料 T 主吊的安装T 斜撑的安装 T 加劲装置的安装1）测量主要是测量所要安装的管道距楼板的高度，确定全螺纹吊杆的长度、加劲槽钢的长度及斜撑槽钢的长度，确定膨胀锚栓的位置。2）切料根据 1）测量出的相关数据进行材料的切割下料，槽钢切割完后须在切口处喷金属喷锌剂，避免切口腐蚀。3）主吊的安装根据主吊膨胀螺栓的位置，钻孔，进而安装膨胀锚栓、全螺纹吊杆及马蹄形管夹。4）斜撑的安装定位斜撑膨胀锚栓的位置，钻孔，进而安装侧向、纵向支撑。5）加劲装置的安装安装加劲装置时，间距应该满足相应的要求。附安装完成后图例：单管侧向支架单管双向支架单管双向支第 3 页共...
