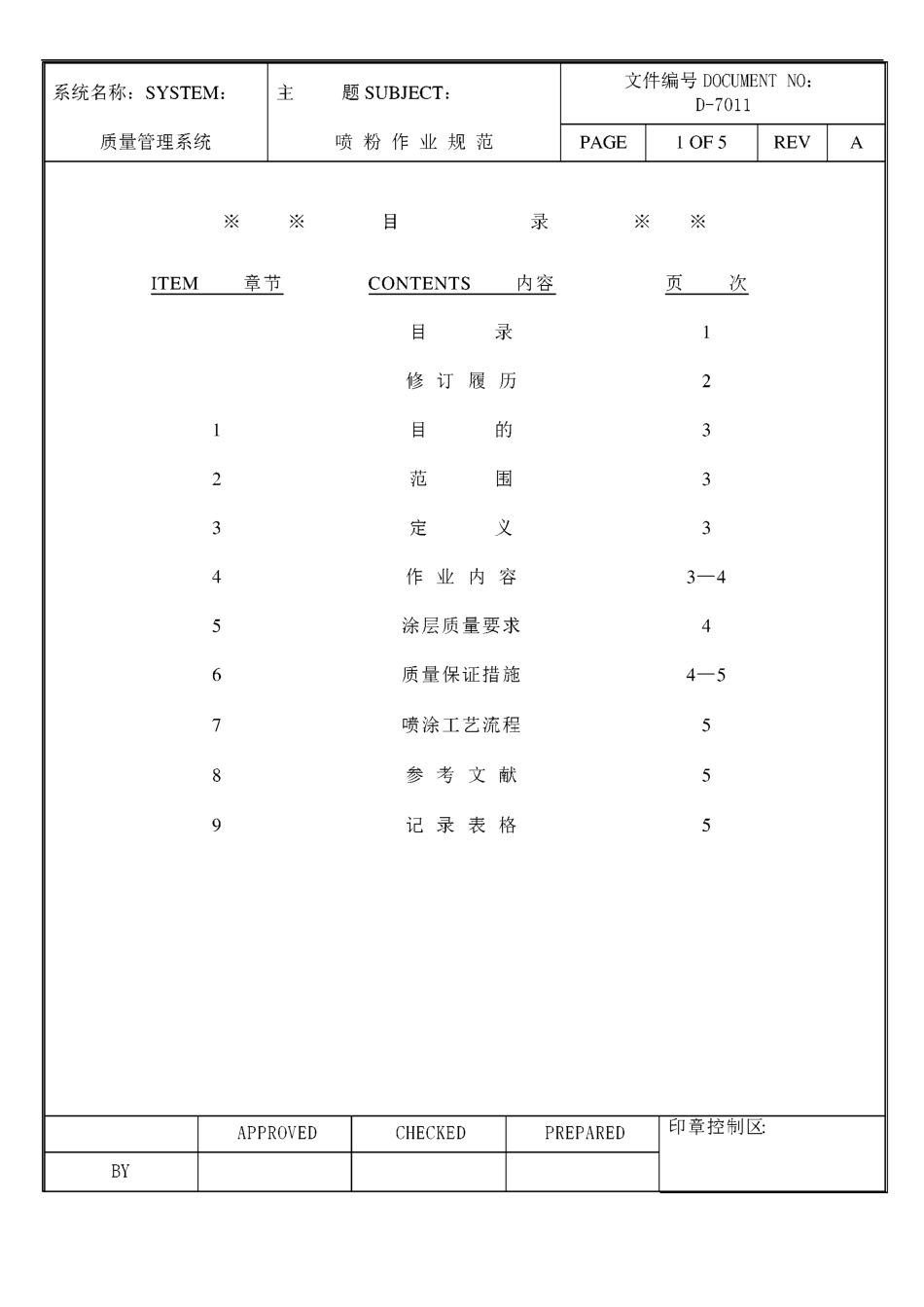

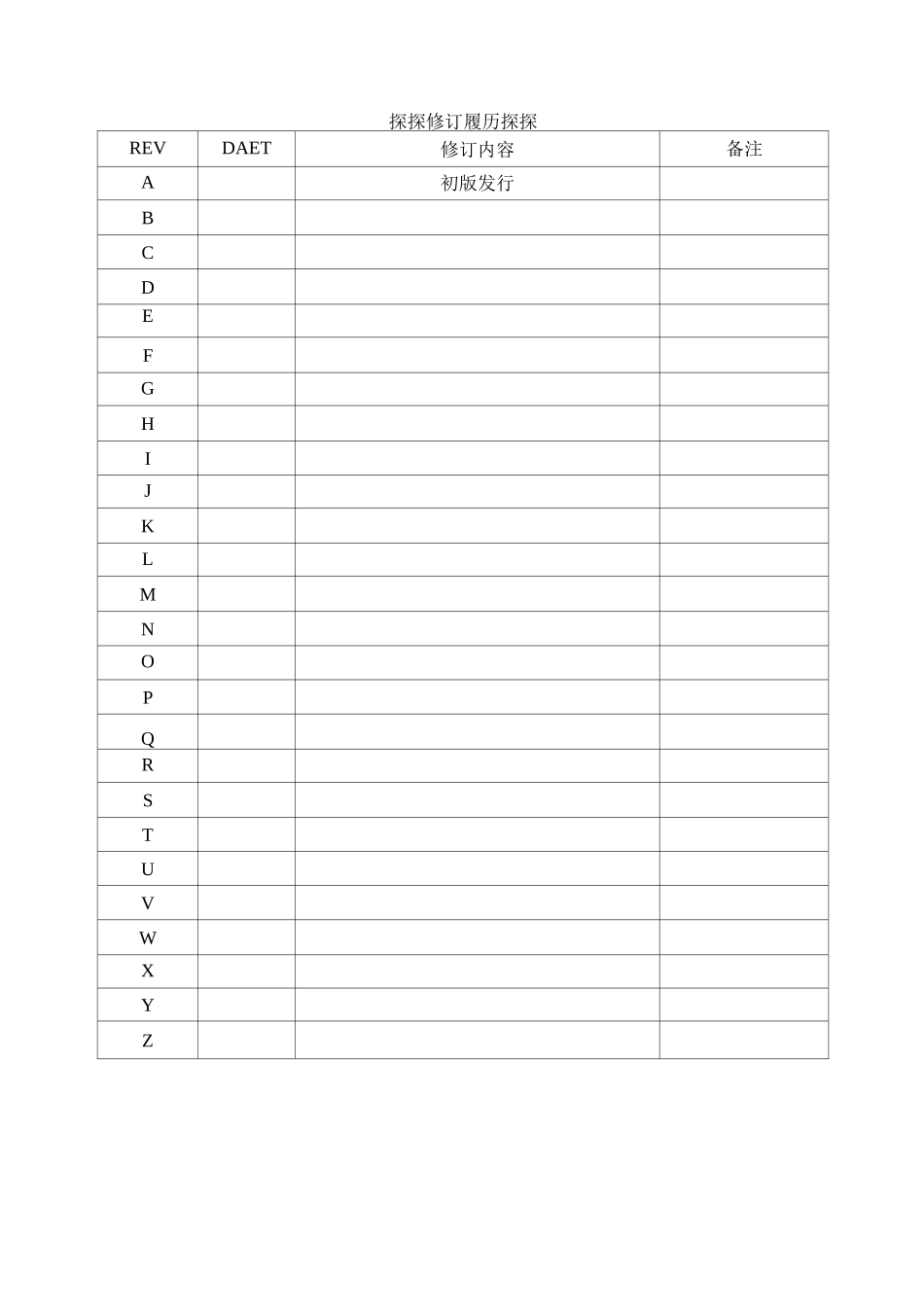

DATE系统名称:SYSTEM:质量管理系统主题 SUBJECT:喷粉作业规范文件编号 DOCUMENTNO:D-7011PAGE2OF5REVA探探修订履历探探REVDAET修订内容备注A初版发行BCDEFGHIJKLMNOPQRSTUVWXYZ系统名称:SYSTEM:质量管理系统主题 SUBJECT:喷粉作业规范文件编号 DOCUMENTNO:D-7011PAGE3OF5REVA文件编号DOCUMENTNO:D—70111. 目的对喷粉过程进行有效控制,确保满足产品特性及客户的要求。2. 范围适用于本公司需在金属件上进行喷粉的工艺操作要求。3. 定义无4. 作业内容4.1 准备4.1.1 喷粉工作环境应控制在以下范围:温度 15—35°C;相对湿度 30—80%。4.1.2 压缩空气应净化达到以下标准:含水量 W1.3g/m3;含油量 W0.1ppm;含尘量<0.01Um;操作时可采用以下简便方法检查:将压缩空气对着干净镜子吹气 2—3min(气嘴尽量接近镜面)后,检查镜子上应无油、水痕迹。4.1.3 工件应在化学表面处理后,24 小时内完成喷粉工作;喷砂或经机械打磨处理件应在 8 小时内完成喷涂工作。4.1.4 不喷涂的表面应用耐温材料保护屏蔽,避免赤手接触需喷涂表面。4.1.5 当产品外观表面有轻微不平时,可采用刮腻子并打磨的方法补平(严重的凹凸不平应采取机械校平方式);注意在刮腻子和打磨过程中不允许裸手触摸产品,确保产品不受到油、水等污染。4.2 喷粉4.2.1 高压静电发生器输出电压控制在 50—90kv 范围内。4.2.2 喷枪与工件喷涂距离控制在 100—300mm 范围内。4.2.3 喷枪出粉量控制在 80—250g/min 范围内。4.2.4 固化后的涂层厚度控制在规定范围内。4.3 固化4.3.1 固化工艺参数见下表:粉末材料类型固化温度(C)固化时间(min)环氧一聚酯粉末180±215—20聚酯粉末200±210系统名称:SYSTEM:主题 SUBJECT:质量管理系统喷粉作业规范PAGE4OF5REVA4.3.2 让固化后的工件自然冷却;当工件表面温度低于 45°C 后取下工件。4.4 交检将喷涂结束的工件提交质量检验,检验项目及方法按客户要求执行,具体可参照《金属制品技术规范一涂覆层技术条件》”。5. 涂层质量要求工件上的涂层质量需满足客户要求,具体可参照《金属制品技术规范一涂覆层技术条件》”。6. 质量保证措施6.1 喷涂前工件质量控制:6.1.1 喷涂的工件必须进行表面处理如磷化、化学氧化等,且必须保证在 24 小时(喷砂或打磨件为 8小时)内喷上涂层。6.1.2 工件表面应无水、无油、无锈、无尘、无刮痕、无挥发物。6.1.3 不需喷涂的表面应采用耐温材料进行保护,...
