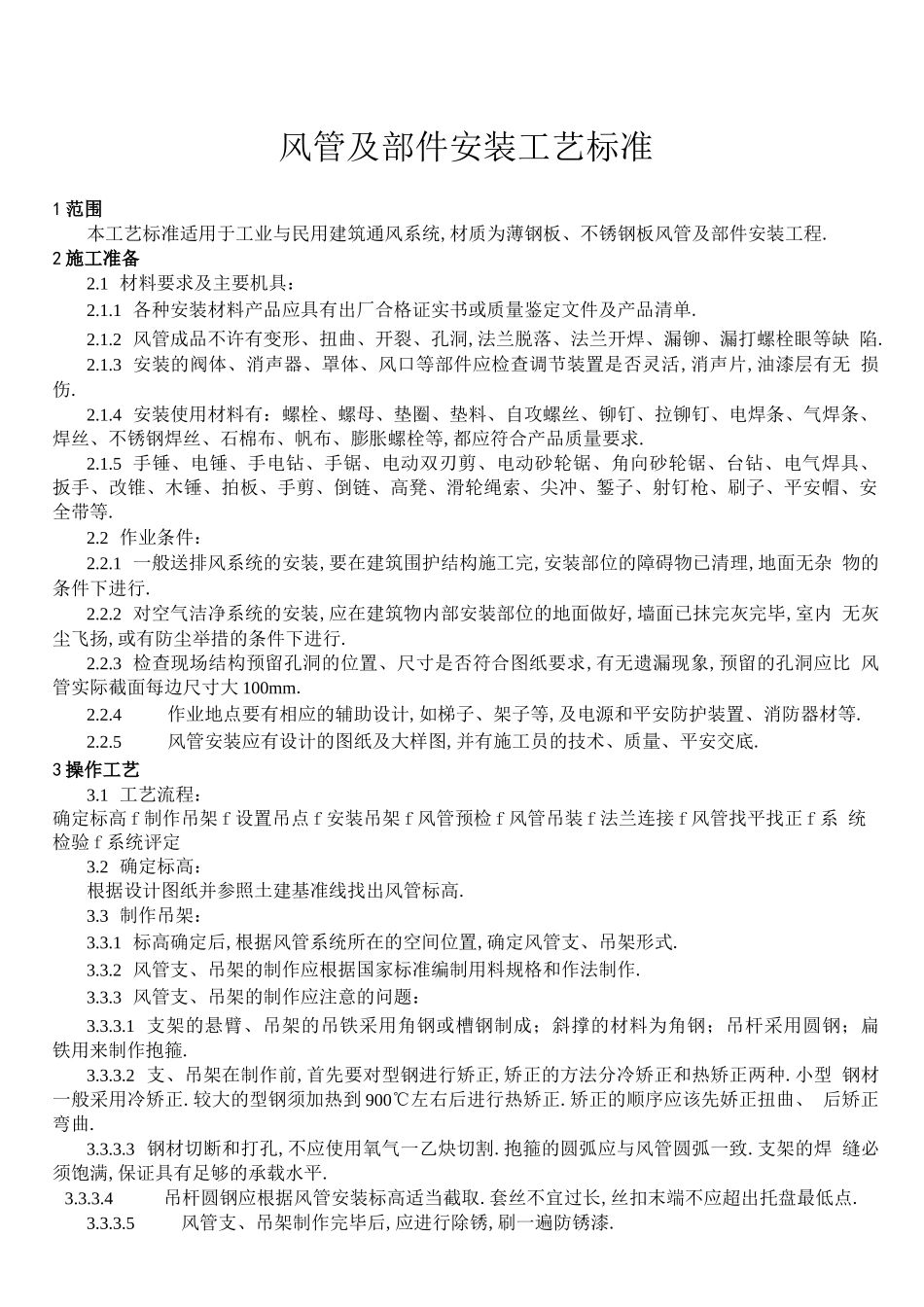

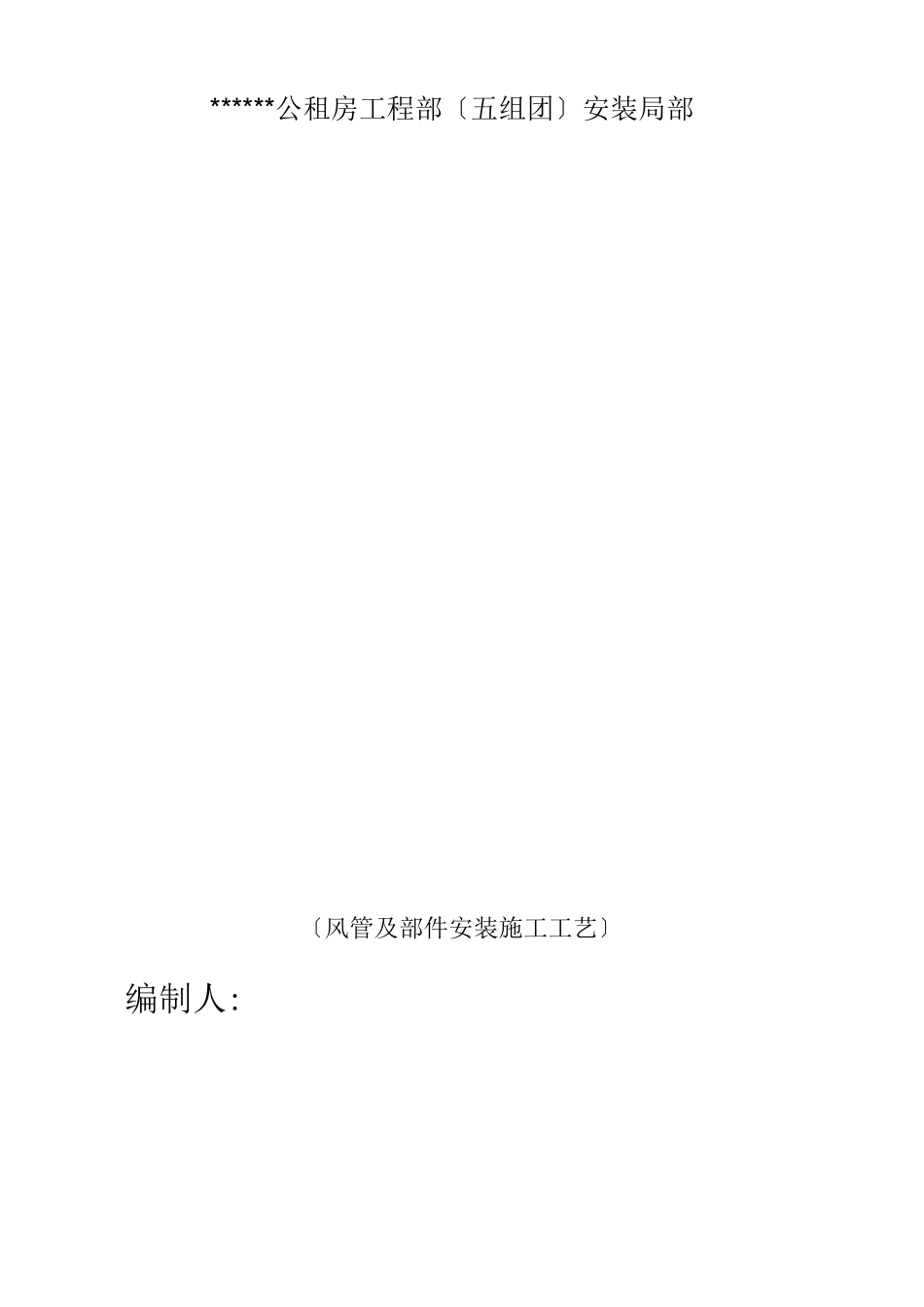

******公租房工程部〔五组团〕安装局部〔风管及部件安装施工工艺〕编制人: 风管及部件安装工艺标准1 范围本工艺标准适用于工业与民用建筑通风系统,材质为薄钢板、不锈钢板风管及部件安装工程.2 施工准备2.1 材料要求及主要机具:2.1.1 各种安装材料产品应具有出厂合格证实书或质量鉴定文件及产品清单.2.1.2 风管成品不许有变形、扭曲、开裂、孔洞,法兰脱落、法兰开焊、漏铆、漏打螺栓眼等缺 陷.2.1.3 安装的阀体、消声器、罩体、风口等部件应检查调节装置是否灵活,消声片,油漆层有无 损伤.2.1.4 安装使用材料有:螺栓、螺母、垫圈、垫料、自攻螺丝、铆钉、拉铆钉、电焊条、气焊条、 焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等,都应符合产品质量要求.2.1.5 手锤、电锤、手电钻、手锯、电动双刃剪、电动砂轮锯、角向砂轮锯、台钻、电气焊具、 扳手、改锥、木锤、拍板、手剪、倒链、高凳、滑轮绳索、尖冲、錾子、射钉枪、刷子、平安帽、安 全带等.2.2 作业条件:2.2.1 一般送排风系统的安装,要在建筑围护结构施工完,安装部位的障碍物已清理,地面无杂 物的条件下进行.2.2.2 对空气洁净系统的安装,应在建筑物内部安装部位的地面做好,墙面已抹完灰完毕,室内 无灰尘飞扬,或有防尘举措的条件下进行.2.2.3 检查现场结构预留孔洞的位置、尺寸是否符合图纸要求,有无遗漏现象,预留的孔洞应比 风管实际截面每边尺寸大 100mm.2.2.4作业地点要有相应的辅助设计,如梯子、架子等,及电源和平安防护装置、消防器材等.2.2.5风管安装应有设计的图纸及大样图,并有施工员的技术、质量、平安交底.3 操作工艺3.1 工艺流程:确定标高 f 制作吊架 f 设置吊点 f 安装吊架 f 风管预检 f 风管吊装 f 法兰连接 f 风管找平找正 f 系 统检验 f 系统评定3.2 确定标高:根据设计图纸并参照土建基准线找出风管标高.3.3 制作吊架:3.3.1 标高确定后,根据风管系统所在的空间位置,确定风管支、吊架形式.3.3.2 风管支、吊架的制作应根据国家标准编制用料规格和作法制作.3.3.3 风管支、吊架的制作应注意的问题:3.3.3.1 支架的悬臂、吊架的吊铁采用角钢或槽钢制成;斜撑的材料为角钢;吊杆采用圆钢;扁 铁用来制作抱箍.3.3.3.2 支、吊架在制作前,首先要对型钢进行矫正,矫正的方法分冷矫正和热矫正两种.小型 钢材一般采用冷矫正.较大的型钢须加热到 900℃左右后进行热矫正.矫正的顺序应该先娇正扭曲、 后矫正弯曲.3.3.3.3 钢材切断...
