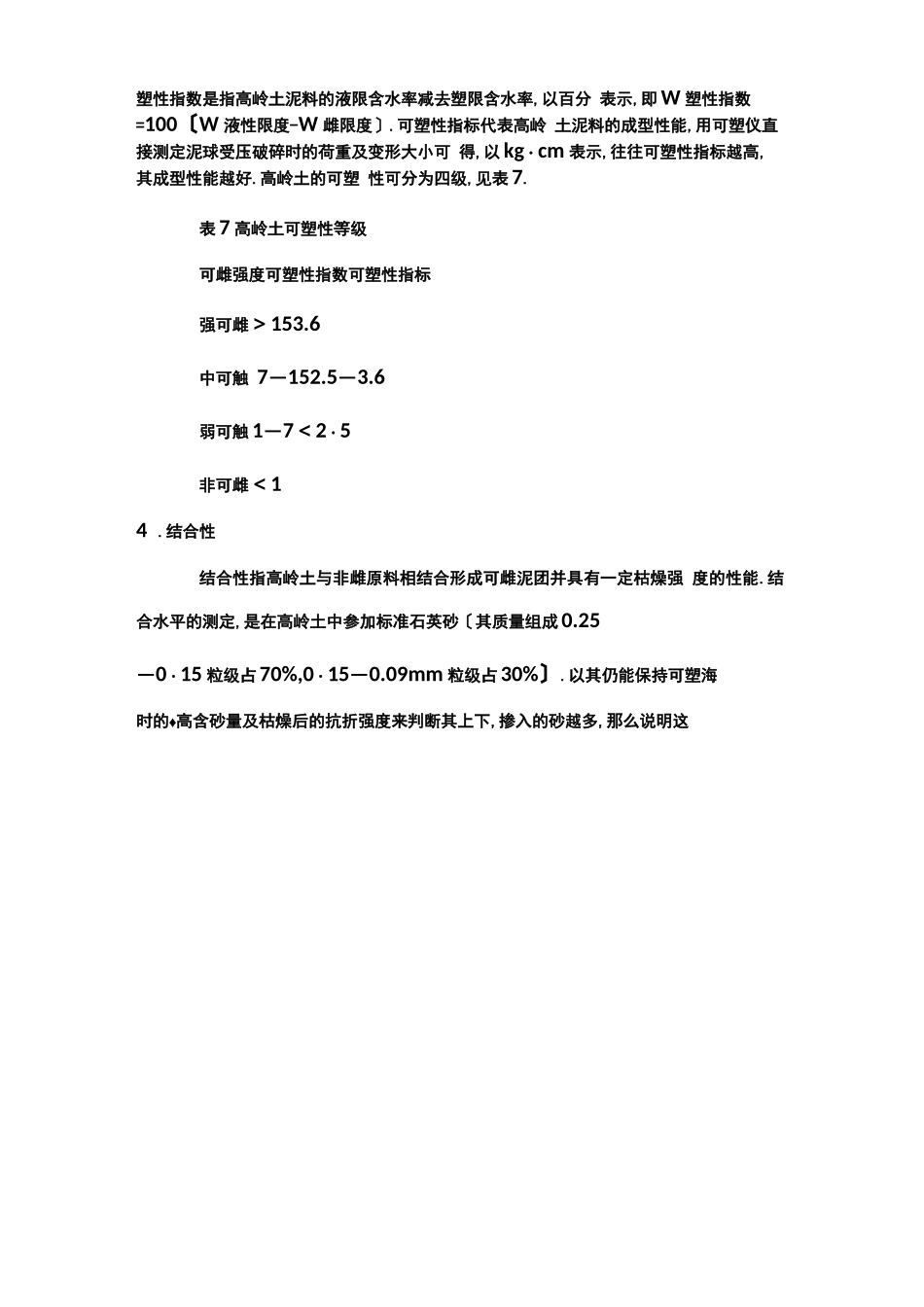

高岭土的工艺特性及主要用途〔一〕、工艺特性1 .白度和亮度白度是高岭土工艺性能的主要参数之一,纯度高的高岭土为白色.高岭 士白度分自然白度和煅烧后的白度.对陶瓷原料来说,煅烧后的白度更为重 要,煅烧白度越高那么质量越好.陶瓷工艺规定府 105℃为自然白度的分级标准,煅烧 1300℃为煅烧白度的分级标温 白度可用白度计测显 白度计是测 量对 3800— 7000 A 波长光的反射率的装■.在白度计中,将待测样与标准样〔如 BaSO4、MgO 勒的反射率进行比照,即白度值〔如白度 90 即表示相当 于标准样反射率的 90%〕.亮度是与白度类似的工艺性质,相当于 4570 A 波长光照射下的白度.高岭土的颜色主要与其所含的金属氧化物或有机质有关.一般含 Fe2O3 呈玫瓯褐黄色；含 Fe2+呈淡蓝、淡绿色；含 MnO2 呈淡褐色; 含有机质那么呈淡黄、灰、青、黑等色.这些杂质存在,降低了高岭土的自然白 度,其中惊钛矿物还会影响煅烧白度,使瓷器出现色斑或熔疤.2 .粒度分布粒度分布是指天然高岭土中的颗粒,在给定的连续的不同粒级〔以毫米或微米筛孔的网目表示〕范围内所占的比例〔以百分含量表示〕.高岭土的粒度分 布特征对矿石的可选性及工艺应用具有“意义,其颗粒大小,对其可塑怅 泥浆粘鼠离子交换量、成型性能、枯燥性能、烧成性能均有很大影响.高岭 土矿都需要进行技术加工处理,是否易于加工到工艺所求的细度,已成为评 价矿石质量的标准之一.缸业部门对不同用途的高岭土都有具体的粒蝴细度要求 如美国对用作涂料的高岭土要求小于 2Mm 的含量占 90—95%,造 纸填料小于2pm 的占 78—80%.3 .可雌高岭土与水结合形成的泥料,在外力作用下能够变形,外力除去后,仍能 保持这种形变的性质却为可雌.可塑性是高岭土在陶瓷坯体中成型工艺的基,也是主要的工艺技术指标.通常用可塑性指数和可塑性指标来表示可塑性 的大小.可塑性指数是指高岭土泥料的液限含水率减去塑限含水率,以百分 表示,即 W 塑性指数=100〔W 液性限度-W 雌限度〕.可塑性指标代表高岭 土泥料的成型性能,用可塑仪直接测定泥球受压破碎时的荷重及变形大小可 得,以 kg・cm 表示,往往可塑性指标越高,其成型性能越好.高岭土的可塑 性可分为四级,见表 7.表 7 高岭土可塑性等级可雌强度可塑性指数可塑性指标强可雌＞153.6中可触 7—152.5—3.6弱可触 1—7＜2・5非可雌＜14 .结合性结合性指高岭土与非雌原料相结合形成可雌泥团并具有一定枯燥强 度的性能.结合水平的测...
