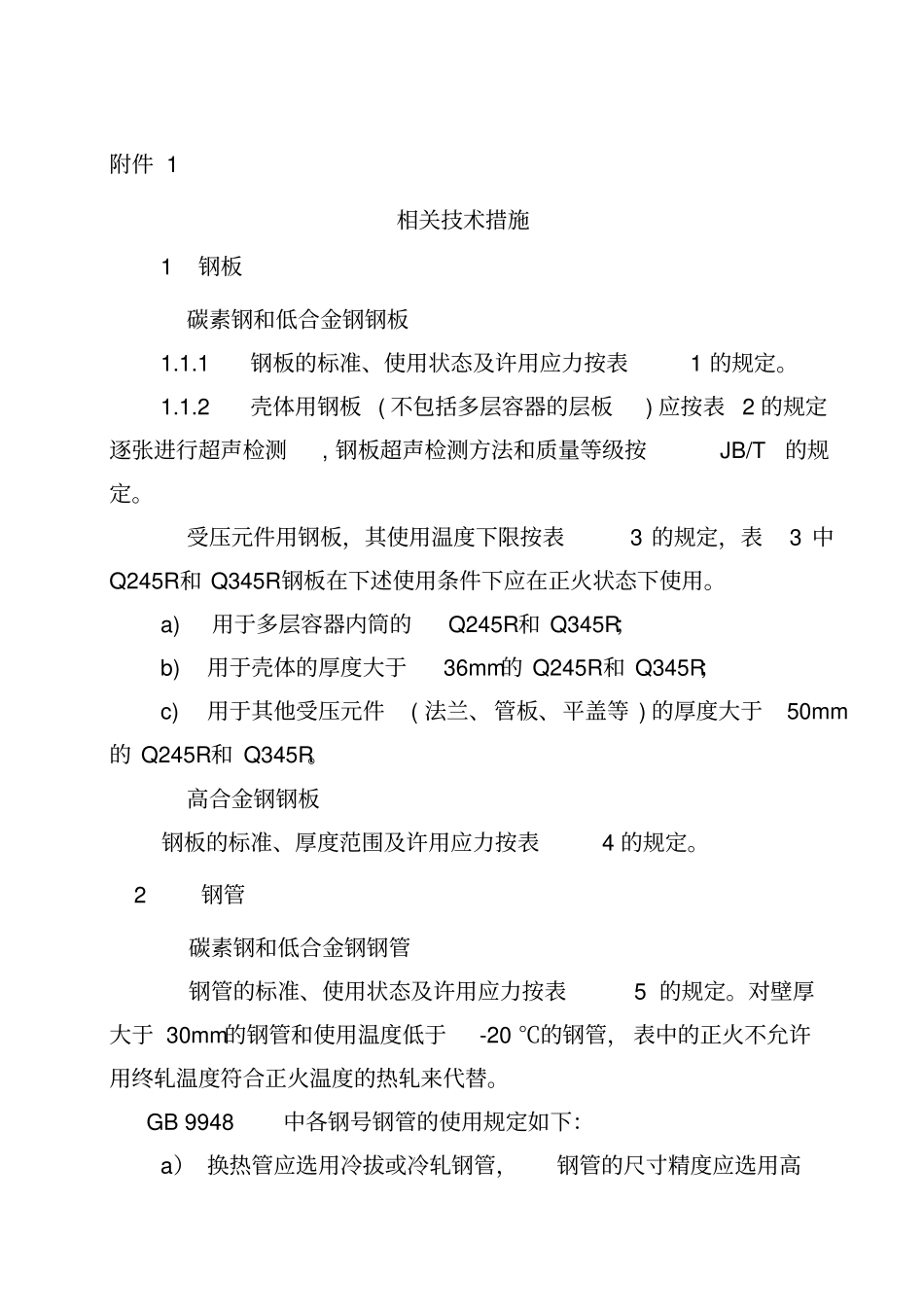

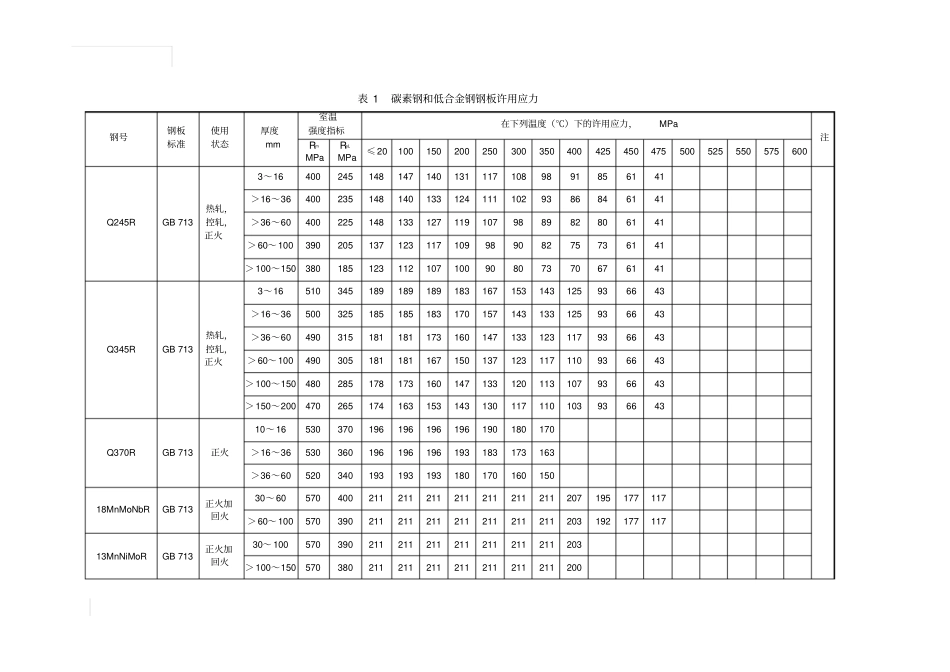

附件 1相关技术措施1 钢板碳素钢和低合金钢钢板1.1.1 钢板的标准、使用状态及许用应力按表1 的规定。1.1.2 壳体用钢板 ( 不包括多层容器的层板) 应按表 2 的规定逐张进行超声检测, 钢板超声检测方法和质量等级按JB/T 的规定。受压元件用钢板,其使用温度下限按表3 的规定,表3 中Q245R和 Q345R钢板在下述使用条件下应在正火状态下使用。a) 用于多层容器内筒的Q245R和 Q345R;b) 用于壳体的厚度大于36mm的 Q245R和 Q345R;c) 用于其他受压元件( 法兰、管板、平盖等 ) 的厚度大于50mm的 Q245R和 Q345R。高合金钢钢板钢板的标准、厚度范围及许用应力按表4 的规定。 2 钢管碳素钢和低合金钢钢管钢管的标准、使用状态及许用应力按表5 的规定。对壁厚大于 30mm的钢管和使用温度低于-20 ℃的钢管, 表中的正火不允许用终轧温度符合正火温度的热轧来代替。 GB 9948中各钢号钢管的使用规定如下:a) 换热管应选用冷拔或冷轧钢管,钢管的尺寸精度应选用高级精度;b) 外径不小于70mm,且壁厚不小于6.5mm的 10 和 20 钢管,应分别进行 -20 ℃和 0℃的冲击试验, 3 个纵向标准试样的冲击功平均值应不小于31J。10 和 20 钢管的使用温度下限分别为-20 ℃和0℃。 GB6479中各钢号钢管的使用规定如下:a) 钢中含硫量应不大于%;b) 换热管应选用冷拔或冷轧钢管,钢管尺寸精度应选用高级精度; c) 外径不小于70mm,且壁厚不小于6.5mm的 20 和 16Mn 钢管,应分别进行0℃和 -20 ℃的冲击试验, 3 个纵向标准试样的冲击功平均值应分别不小于31J 和 34J。20 和 16Mn钢管的使用温度下限分别为0℃和 -20 ℃。使用温度低于-20 ℃的钢管,其钢号、使用状态和冲击试验温度(即钢管的使用温度下限)按表6 的规定。表中16Mn钢的化学成分应符合P≤ %、 S≤ %的规定,外径不小于70mm,且壁厚不小于 6.5mm 的钢管进行 -40 ℃的冲击试验,3 个纵向标准试样的冲击功平均值应不小于34J。 09MnD和 09MnNiD钢管的相关规定见4.2.2和。高合金钢钢管钢管的标准、壁厚范围及许用应力按表7 的规定。钢管的交货状态应按表7 中相应钢管标准的规定。表7 中 GB13296和 GB/T 14976 钢号中的统一数字代号系按GB/T20878 的规定。表 1 碳素钢和低合金钢钢板许用应力钢号钢板标准使用状态厚度mm室温强度指标在下列温度(℃)下的许用应力,MPa注RmMPaReLMPa≤ 201001502002503003504004254504755005255505...
