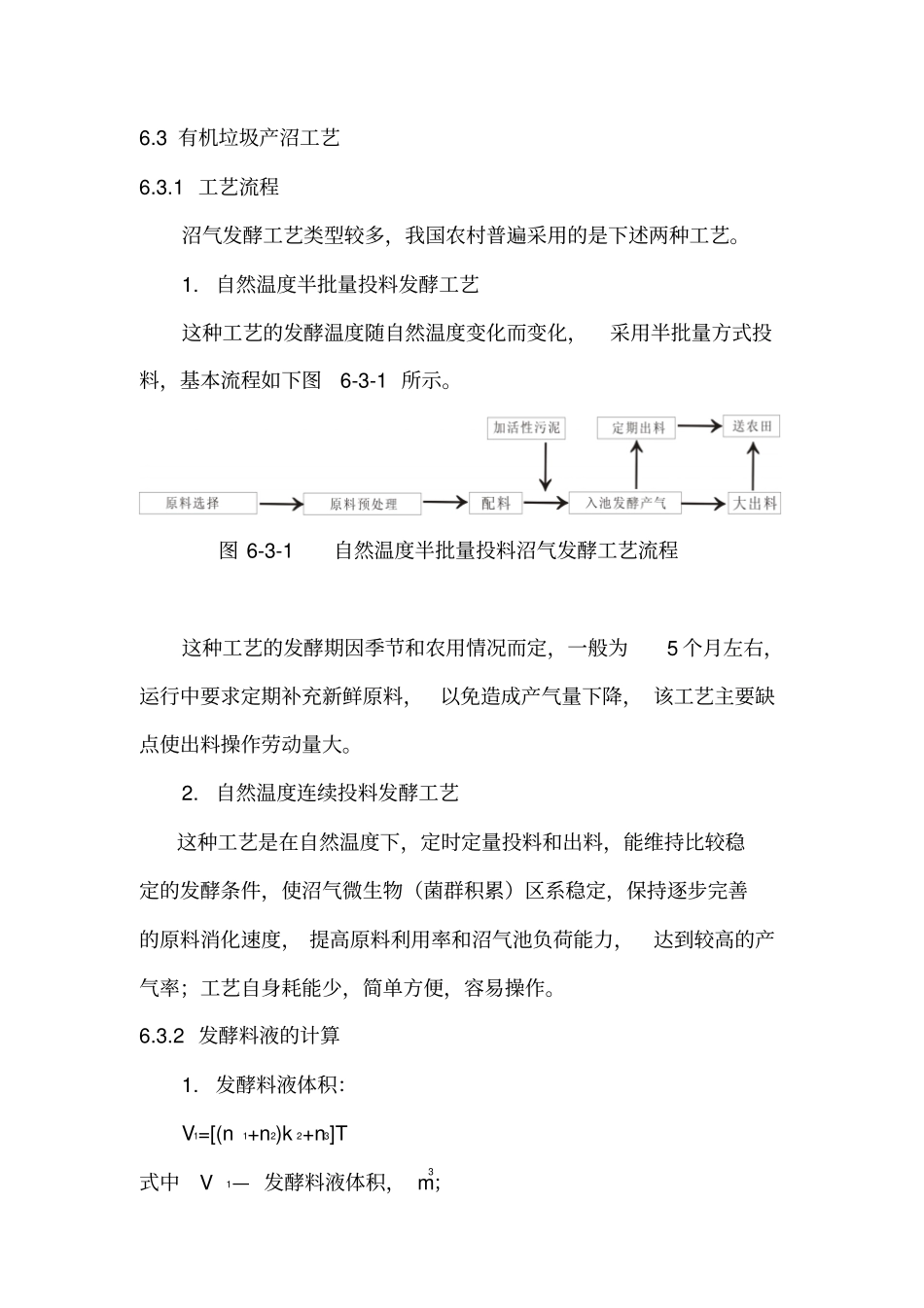

6.3 有机垃圾产沼工艺6.3.1 工艺流程沼气发酵工艺类型较多，我国农村普遍采用的是下述两种工艺。1. 自然温度半批量投料发酵工艺这种工艺的发酵温度随自然温度变化而变化，采用半批量方式投料，基本流程如下图6-3-1 所示。图 6-3-1 自然温度半批量投料沼气发酵工艺流程这种工艺的发酵期因季节和农用情况而定，一般为5 个月左右，运行中要求定期补充新鲜原料，以免造成产气量下降， 该工艺主要缺点使出料操作劳动量大。2. 自然温度连续投料发酵工艺这种工艺是在自然温度下，定时定量投料和出料，能维持比较稳定的发酵条件，使沼气微生物（菌群积累）区系稳定，保持逐步完善的原料消化速度， 提高原料利用率和沼气池负荷能力，达到较高的产气率；工艺自身耗能少，简单方便，容易操作。6.3.2 发酵料液的计算1. 发酵料液体积：V1=[(n1+n2)k 2+n3]T 式中 V1— 发酵料液体积， m3；n1— 是产人粪便总量。按人口6×0.010m3/ 人·d=0.060m3n2— 是产牲畜粪便总量。 按共 30 头牲畜 30×0.010m3/（头· d）=0.300m3/dn3— 每日舍外能定量收集粪便总量，取0.08m3/d ；k2 —收集系数，取值0.7 T — 原料滞留期 (d) ；丘陵农区取 40 。V1=【（6x0.010+30x0.010 ）x0.7+0.08 】x40=13.28m32. 气室容积的计算气室容积：312kV21V式中 V1— 发酵料液体积， m3；V2 — 气室容积， m3；k3 —原料产气率，本次设计采用0.25 m3/(m3· d) V2=0.5x13.28x0.25=1.66 m3 夏季时产气率 0.3 V2=0.5x13.28x0.3=1.992 m3 冬季时产气率 0.15 V2=0.5x13.28x0.15=0.996 m36.3.3 发酵间的设计1. 发酵间的容积V=(V1-V2)k 1式中 V — 发酵间容积， m3；V1— 发酵料液体积， m3；V2— 气室容积， m3；k1— 容积保护系数，取0.98 V=（13.28-1.66 ）x0.98=11.39 m3 夏季时 V= （13.28-1.992)x0.98=11.06m3 冬季时 V=（13.28-0.996 ）x0.98=12.08m3 2. 发酵间各部分尺寸的确定（1）沼气池的直径根据用户平面布置确定。（2）发酵间池盖削球体矢高和净容积。① 池盖削球体矢高f 1＝D/a1 式中 f1— 池盖削球体矢高， m； D — 圆柱体形池身直径， 4m； a1— 直径与池顶矢高的比值，取5 f1= 4/5=0.8m ② 池盖削球体净容积)f(3Rf6Q21211式中 Q 1— 池盖削球体净容积， m3；π —圆周率，取 3.1416； f1— 池盖削球体矢高， m； R — 池身圆柱体内半径， m。Q1=3.1414/6 x0.8 （...
