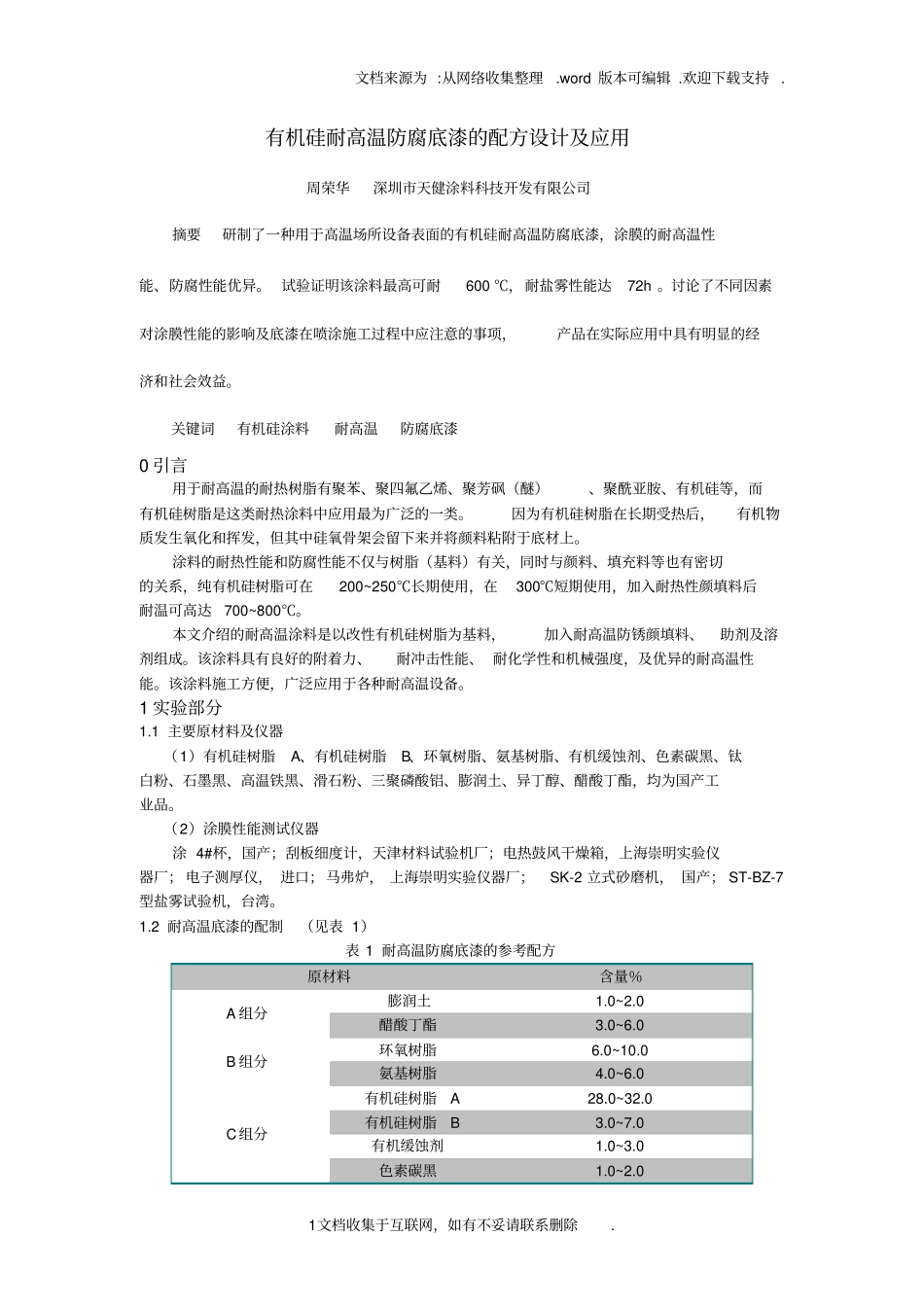

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 1文档收集于互联网，如有不妥请联系删除. 有机硅耐高温防腐底漆的配方设计及应用周荣华深圳市天健涂料科技开发有限公司摘要研制了一种用于高温场所设备表面的有机硅耐高温防腐底漆，涂膜的耐高温性能、防腐性能优异。 试验证明该涂料最高可耐600 ℃，耐盐雾性能达72h 。讨论了不同因素对涂膜性能的影响及底漆在喷涂施工过程中应注意的事项，产品在实际应用中具有明显的经济和社会效益。关键词有机硅涂料耐高温防腐底漆0 引言用于耐高温的耐热树脂有聚苯、聚四氟乙烯、聚芳砜（醚）、聚酰亚胺、有机硅等，而有机硅树脂是这类耐热涂料中应用最为广泛的一类。因为有机硅树脂在长期受热后，有机物质发生氧化和挥发，但其中硅氧骨架会留下来并将颜料粘附于底材上。涂料的耐热性能和防腐性能不仅与树脂（基料）有关，同时与颜料、填充料等也有密切的关系，纯有机硅树脂可在200~250℃长期使用，在300℃短期使用，加入耐热性颜填料后耐温可高达700~800℃。本文介绍的耐高温涂料是以改性有机硅树脂为基料，加入耐高温防锈颜填料、助剂及溶剂组成。该涂料具有良好的附着力、耐冲击性能、 耐化学性和机械强度，及优异的耐高温性能。该涂料施工方便，广泛应用于各种耐高温设备。1 实验部分1.1 主要原材料及仪器（1）有机硅树脂A、有机硅树脂B、环氧树脂、氨基树脂、有机缓蚀剂、色素碳黑、钛白粉、石墨黑、高温铁黑、滑石粉、三聚磷酸铝、膨润土、异丁醇、醋酸丁酯，均为国产工业品。（2）涂膜性能测试仪器涂 4#杯，国产；刮板细度计，天津材料试验机厂；电热鼓风干燥箱，上海崇明实验仪器厂； 电子测厚仪， 进口；马弗炉， 上海崇明实验仪器厂；SK-2 立式砂磨机， 国产； ST-BZ-7型盐雾试验机，台湾。1.2 耐高温底漆的配制（见表 1）表 1 耐高温防腐底漆的参考配方原材料含量％A 组分膨润土1.0~2.0 醋酸丁酯3.0~6.0 B 组分环氧树脂6.0~10.0 氨基树脂4.0~6.0 C组分有机硅树脂A 28.0~32.0 有机硅树脂B 3.0~7.0 有机缓蚀剂1.0~3.0 色素碳黑1.0~2.0 文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 2文档收集于互联网，如有不妥请联系删除. 钛白粉1.0~2.0 石墨黑10.0~15.0 高温铁黑2.0~6.0 滑石粉10.0~17.0 三聚磷酸铝3.0~7.0 异丁醇3.0~6.0 制备工艺：A组分的制备：将有机膨润土用醋酸丁酯稀释至体积膨胀完全。B组分的制备：将环氧树...
