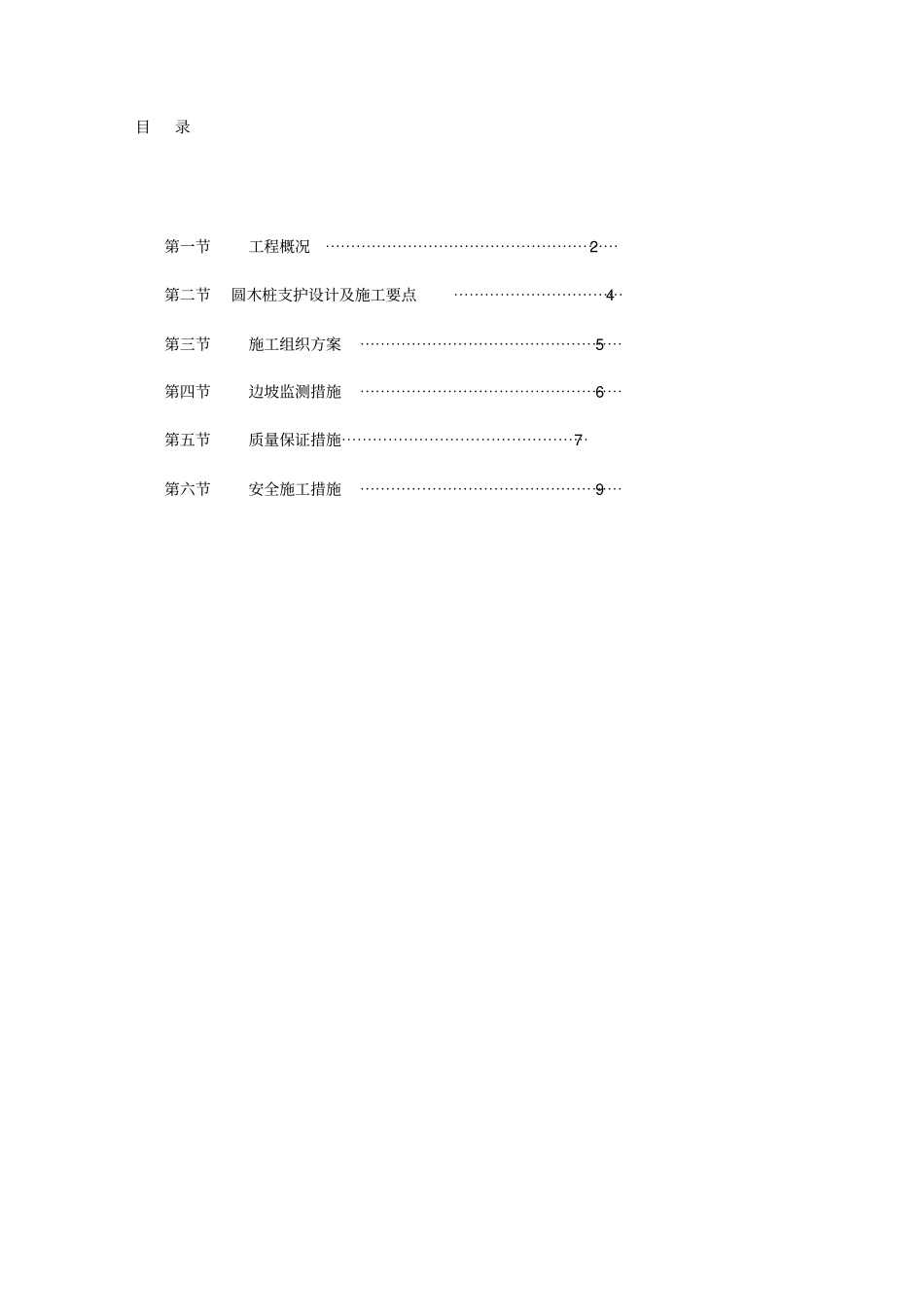

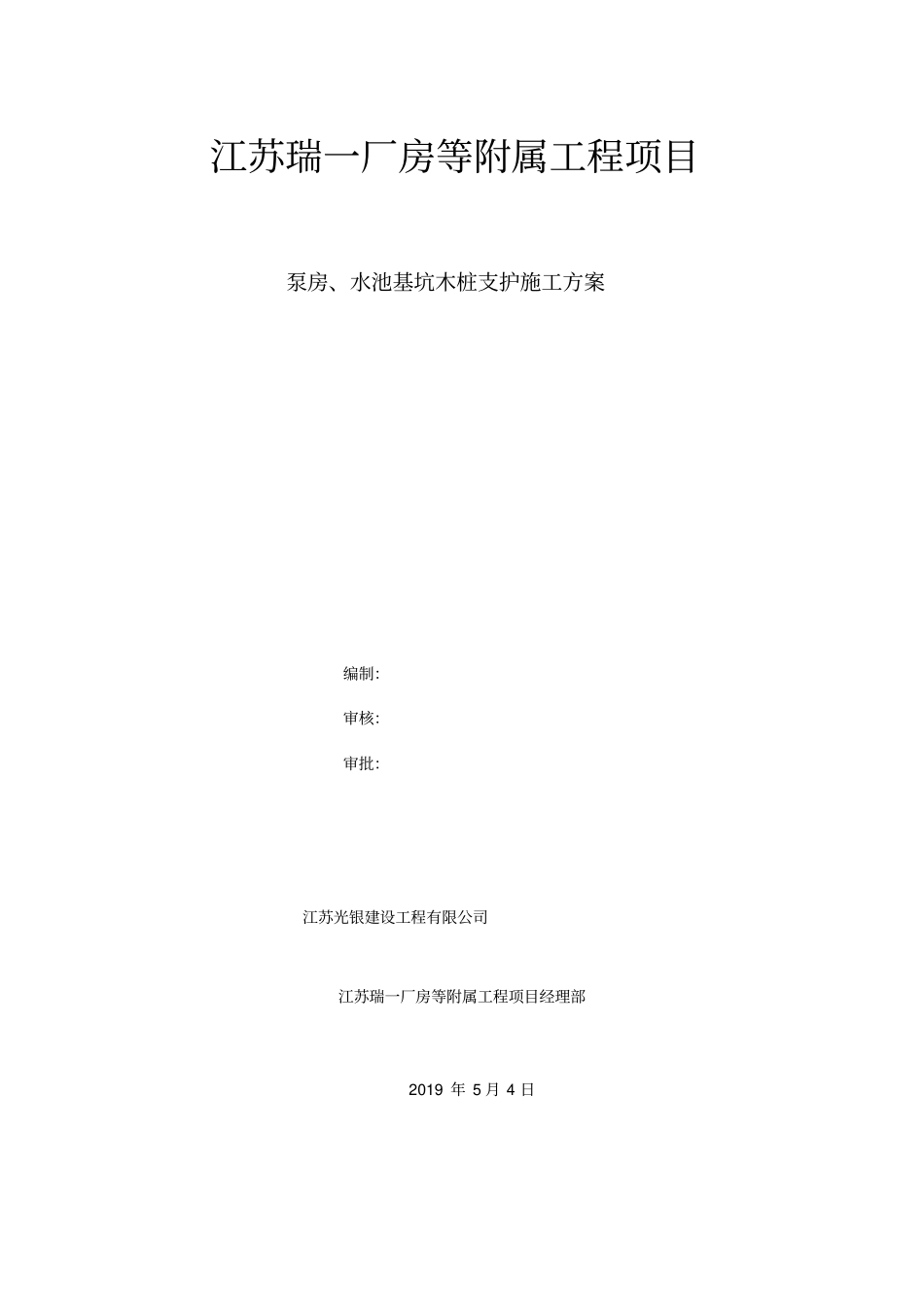

江苏瑞一厂房等附属工程项目泵房、水池基坑木桩支护施工方案编制：审核：审批：江苏光银建设工程有限公司江苏瑞一厂房等附属工程项目经理部2019 年 5 月 4 日目录第一节工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 第二节圆木桩支护设计及施工要点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 第三节施工组织方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 第四节边坡监测措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 第五节质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 第六节安全施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 第一节工程概况一、工程概况江苏瑞一厂房等附属工程项目由江苏瑞一汽车零部件有限公司兴建，勘察单位为江苏鸿洋勘察院，设计单位为盐城市建筑设计研究院，监理单位为江苏成顺项目管理有限公司。工程位于盐城市经济开发区九华山路与湘江路交界处向东200 米。此单位工程总建筑面积： 200m2 ，基础类型为筏板基础，框架结构主体。此方案针对泵房、水池的土方支护进行编制。2.2 周围环境情况介绍泵房、水池自然地坪标高为-0.400 米，泵房、水池周边无临近建筑物，东侧临近围墙，离围墙距离约为5 米。二、编制依据本施工技术方案的编制以下列文件和资料为依据：1、 设计施工图纸。2、《建筑基坑工程技术规范》（GB50497-2009）。3、《建筑基坑支护技术规程》（JGJ 120-2012 ）。4、《建筑地基基础设计规范》（GBJ7-89）。5、基坑开挖专项方案6、施工组织设计三、现场情况根据地勘报告、现场情况及图纸，泵房、水池采取大开挖方式进行土方开挖，泵房、水池整体土方开挖至-4.1 米处，但积水坑坑底标高为-5.6 米：根据现场测量可知，泵房、水池 西侧 临近拟建 2#车间、因东侧离围墙较近，考虑泵房、水池挖土较深，依据实际基坑位置和挖深及基坑支护设计规范要求，结合现场施工情况对本单位工程东侧施工段基坑施工进行木桩支护加固，必要。第二节圆木桩支护设计及施工要点一、施工技术方案根据现场实际情况及相关规范要求，同时从经济实用方面考虑基坑侧压力和土方开挖安全要求，按照一般施工经验，拟定施工采用单排5m 长（直径 10cm）圆木桩密布边坡，木桩间距350mm, 铺设￠ 8@400单层双向钢筋网片一层，并浇筑C20 砼，厚度 80mm 支护加固的施工方案。加固长度由北向南共计27m，采用 210 型挖机压入土中，圆木桩高出边坡0.2m，支护加固圆木桩上口，采用横向圆木桩铁丝捆绑拉结，确保施工安全。（一）测量放样施...
