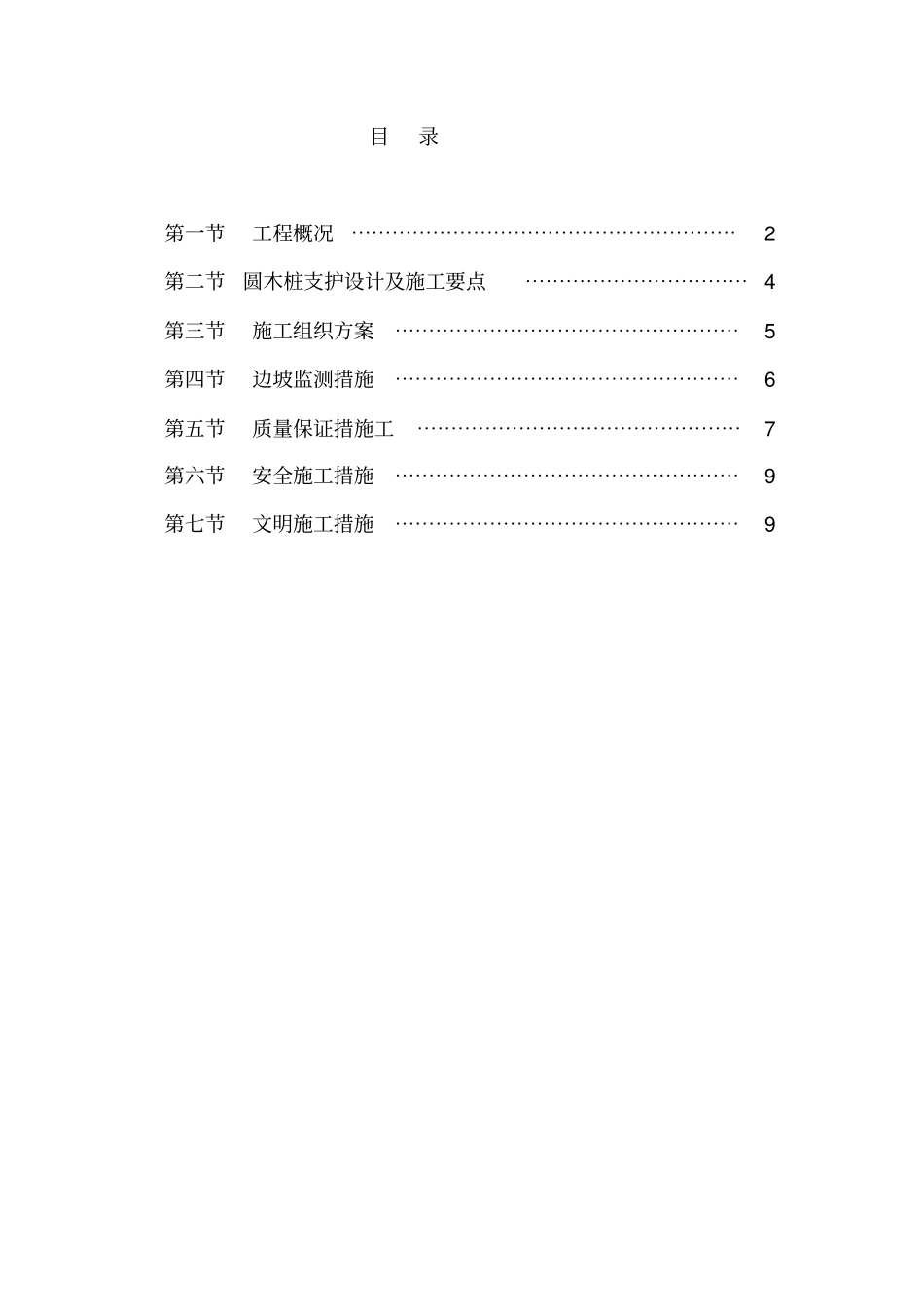

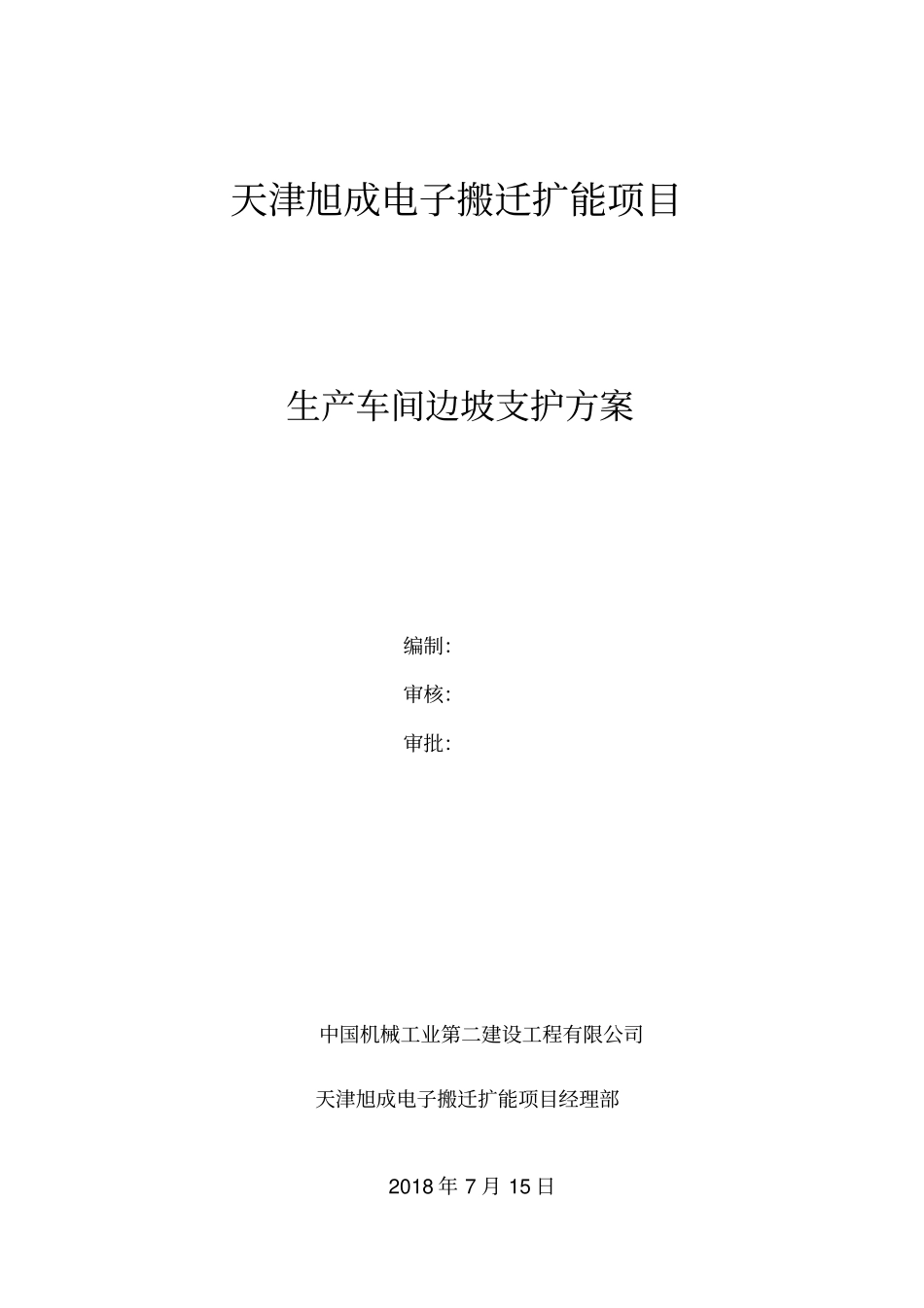

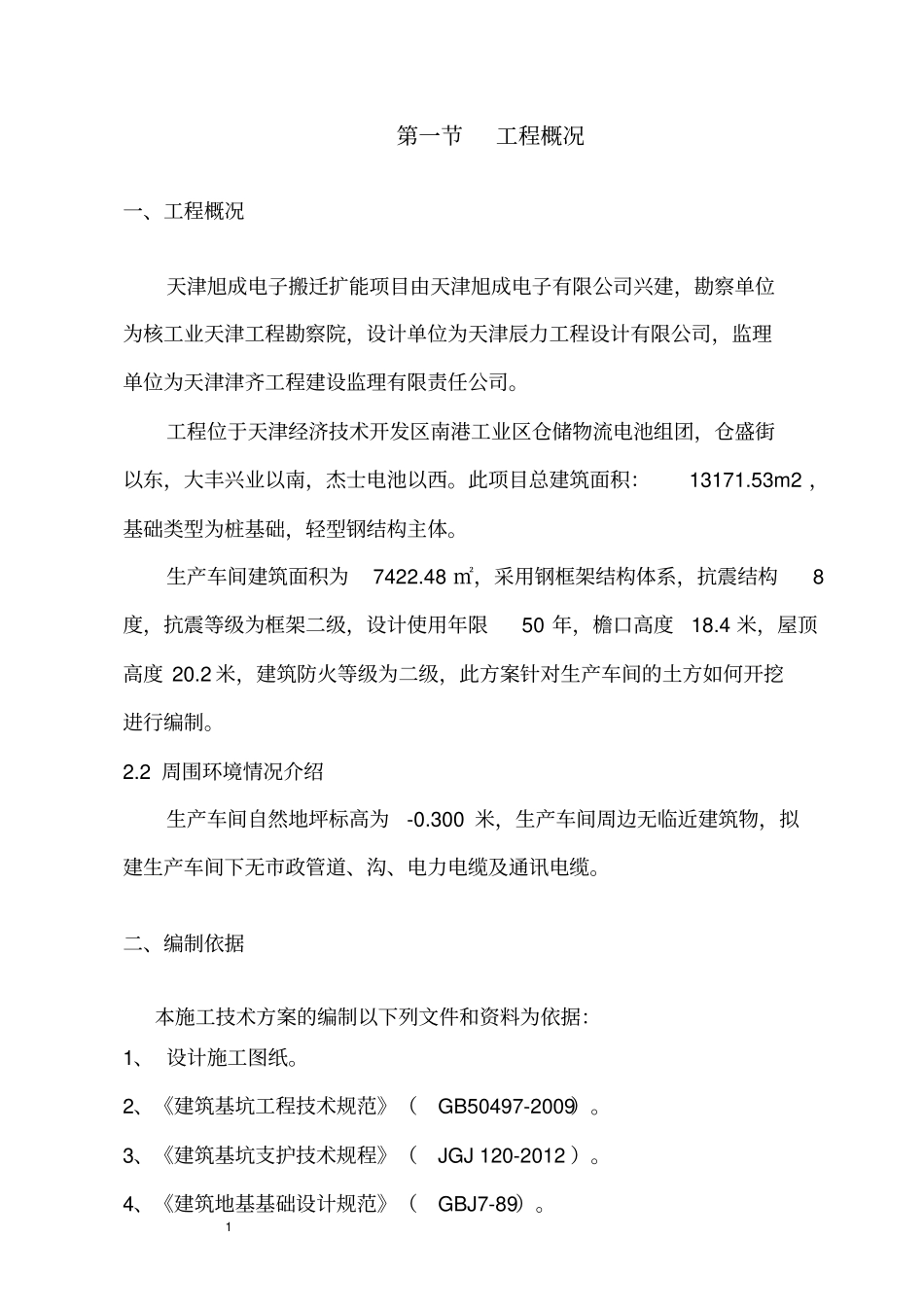

天津旭成电子搬迁扩能项目生产车间边坡支护方案编制：审核：审批：中国机械工业第二建设工程有限公司天津旭成电子搬迁扩能项目经理部2018 年 7 月 15 日目录第一节工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 第二节圆木桩支护设计及施工要点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 第三节施工组织方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 第四节边坡监测措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 第五节质量保证措施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 第六节安全施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 第七节文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 1第一节工程概况一、工程概况天津旭成电子搬迁扩能项目由天津旭成电子有限公司兴建，勘察单位为核工业天津工程勘察院，设计单位为天津辰力工程设计有限公司，监理单位为天津津齐工程建设监理有限责任公司。工程位于天津经济技术开发区南港工业区仓储物流电池组团，仓盛街以东，大丰兴业以南，杰士电池以西。此项目总建筑面积：13171.53m2 ，基础类型为桩基础，轻型钢结构主体。生产车间建筑面积为7422.48 ㎡，采用钢框架结构体系，抗震结构8度，抗震等级为框架二级，设计使用年限50 年，檐口高度18.4 米，屋顶高度 20.2 米，建筑防火等级为二级，此方案针对生产车间的土方如何开挖进行编制。2.2 周围环境情况介绍生产车间自然地坪标高为-0.300 米，生产车间周边无临近建筑物，拟建生产车间下无市政管道、沟、电力电缆及通讯电缆。二、编制依据本施工技术方案的编制以下列文件和资料为依据：1、 设计施工图纸。2、《建筑基坑工程技术规范》（GB50497-2009）。3、《建筑基坑支护技术规程》（JGJ 120-2012 ）。4、《建筑地基基础设计规范》（GBJ7-89）。25、基坑开挖专项方案6、施工组织设计三、现场情况根据地勘报告、现场情况及图纸，生产车间采取大开挖方式进行土方开挖，车间内部整体土方开挖至-3.6 米处，但 4 轴-5 轴/E 轴-F 轴处的承台土方开挖至 -3.8 米，边坡放坡比例 1:1，基坑顶部设置阻水沟，底部设置排水明沟和集水坑。剖面图根据现场测量可知，生产车间西侧临近钢筋加工堆放区和木工棚，东侧临近现场马路。因距离近、开挖深度较大、回填土质疏散、水位高导致路基边坡发生侧滑移位和局部坍塌现象，木工棚和钢筋工加工区悬空，依据实际基坑位置和挖深及基坑支护设计规范要求，结合现场施工情况对本施工段基坑施工进行支护加固。3第二节圆木...
