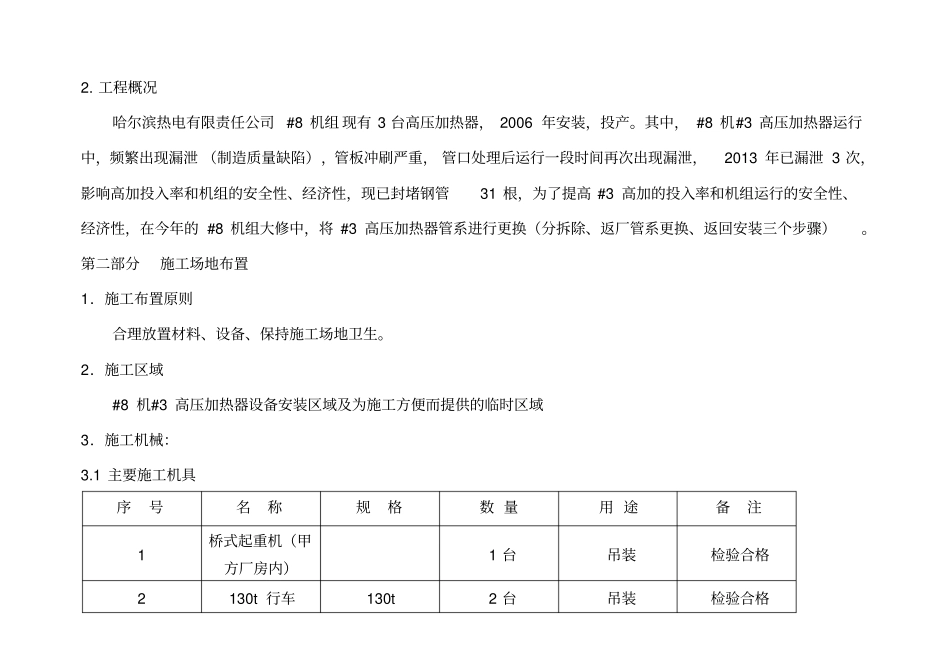

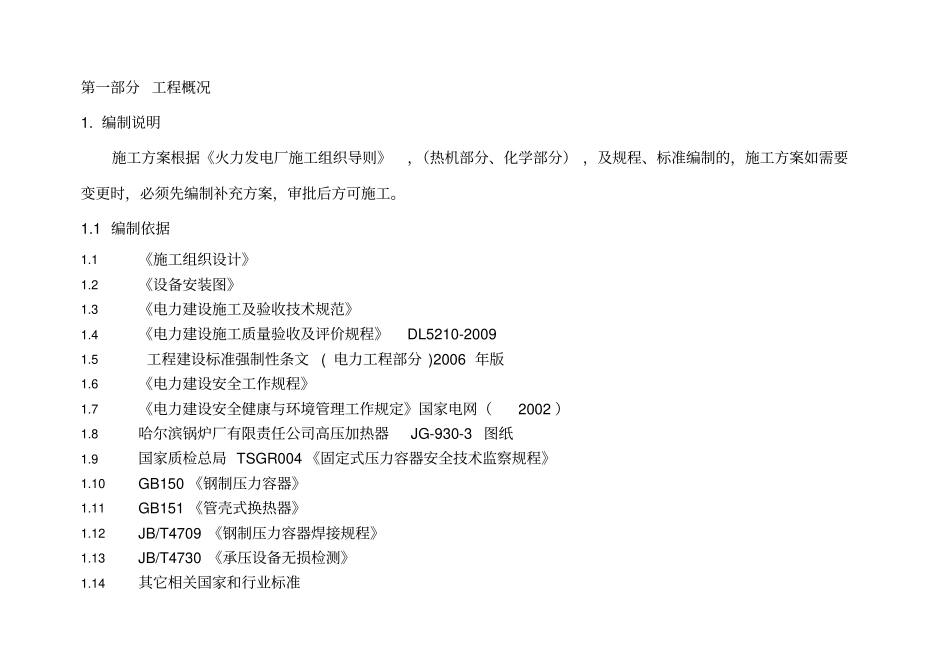

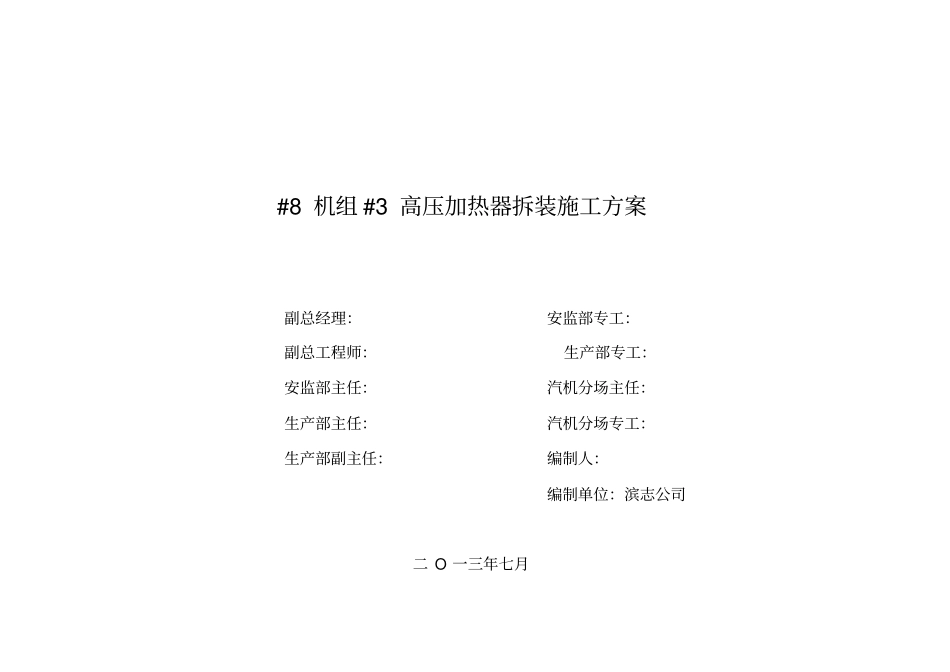

#8 机组 #3 高压加热器拆装施工方案副总经理：安监部专工：副总工程师：生产部专工：安监部主任：汽机分场主任：生产部主任：汽机分场专工：生产部副主任：编制人：编制单位：滨志公司二 O 一三年七月第一部分工程概况1. 编制说明施工方案根据《火力发电厂施工组织导则》，（热机部分、化学部分） ，及规程、标准编制的，施工方案如需要变更时，必须先编制补充方案，审批后方可施工。1.1 编制依据1.1《施工组织设计》1.2《设备安装图》1.3《电力建设施工及验收技术规范》1.4《电力建设施工质量验收及评价规程》DL5210-2009 1.5工程建设标准强制性条文( 电力工程部分 )2006 年版1.6《电力建设安全工作规程》1.7《电力建设安全健康与环境管理工作规定》国家电网（2002 ）1.8哈尔滨锅炉厂有限责任公司高压加热器JG-930-3 图纸1.9国家质检总局 TSGR004 《固定式压力容器安全技术监察规程》1.10GB150 《钢制压力容器》1.11GB151 《管壳式换热器》1.12JB/T4709 《钢制压力容器焊接规程》1.13JB/T4730 《承压设备无损检测》1.14其它相关国家和行业标准2. 工程概况哈尔滨热电有限责任公司#8 机组 现有 3 台高压加热器， 2006 年安装，投产。其中， #8 机#3 高压加热器运行中，频繁出现漏泄 （制造质量缺陷），管板冲刷严重， 管口处理后运行一段时间再次出现漏泄，2013 年已漏泄 3 次，影响高加投入率和机组的安全性、经济性，现已封堵钢管31 根，为了提高 #3 高加的投入率和机组运行的安全性、经济性，在今年的 #8 机组大修中，将 #3 高压加热器管系进行更换（分拆除、返厂管系更换、返回安装三个步骤）。第二部分施工场地布置1．施工布置原则合理放置材料、设备、保持施工场地卫生。2．施工区域#8 机#3 高压加热器设备安装区域及为施工方便而提供的临时区域3．施工机械：3.1 主要施工机具序号名称规格数 量用 途备注1 桥式起重机（甲方厂房内）1 台吊装检验合格2 130t 行车130t 2 台吊装检验合格3 千斤顶4X100t 1 套安装检验合格4 电焊机直流1-2 台安装检验合格5 电、火焊工具各 2 套安装检验合格6 扳手10 件套1 套安装检验合格7 锤子8 磅1 安装检验合格8 钢丝绳φ 67， 40m 一对吊装检验合格9 慢速绞车10t 1 台吊装检验合格10 气割工具5 套拆除检验合格11 砂轮切割机Ф 400 1 台机加检验合格12 手拉葫芦5t/10t/ 20t 2/4/2台吊装检验合格13 千斤顶10t/20t 4/4 台...
