机加工技术操作规程VIP免费

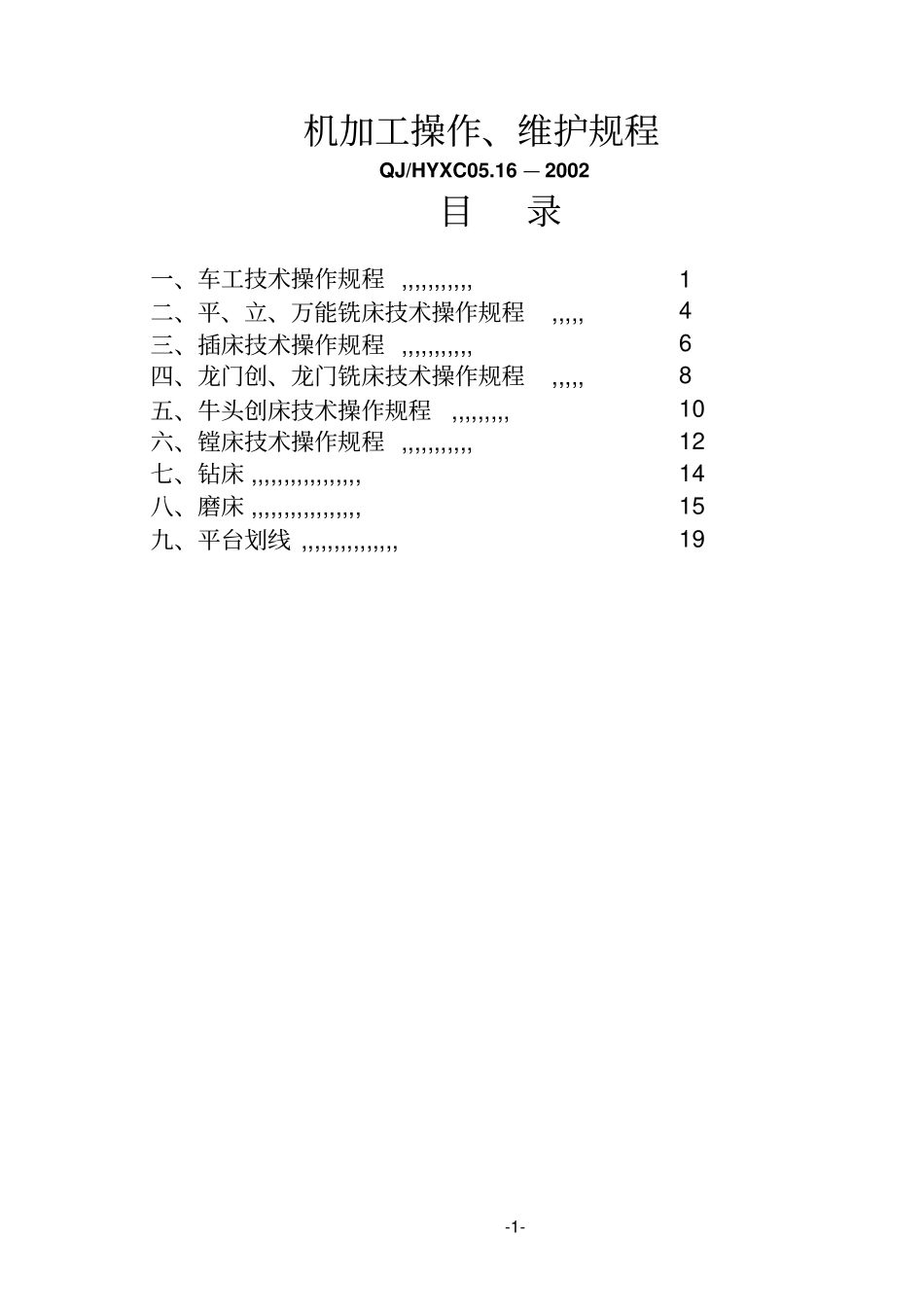

机加工技术操作规程_第1页
1/18

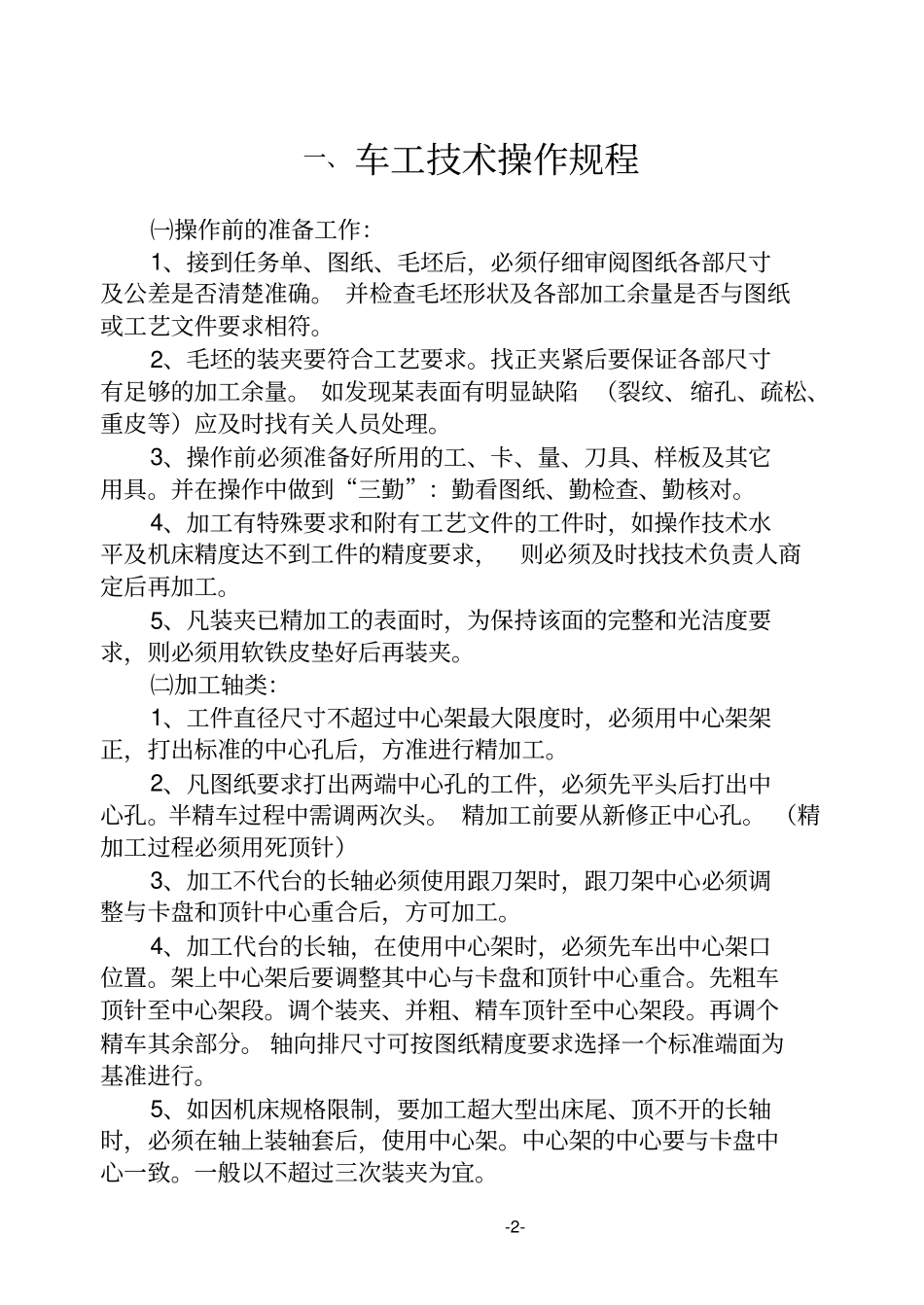

机加工技术操作规程_第2页
2/18

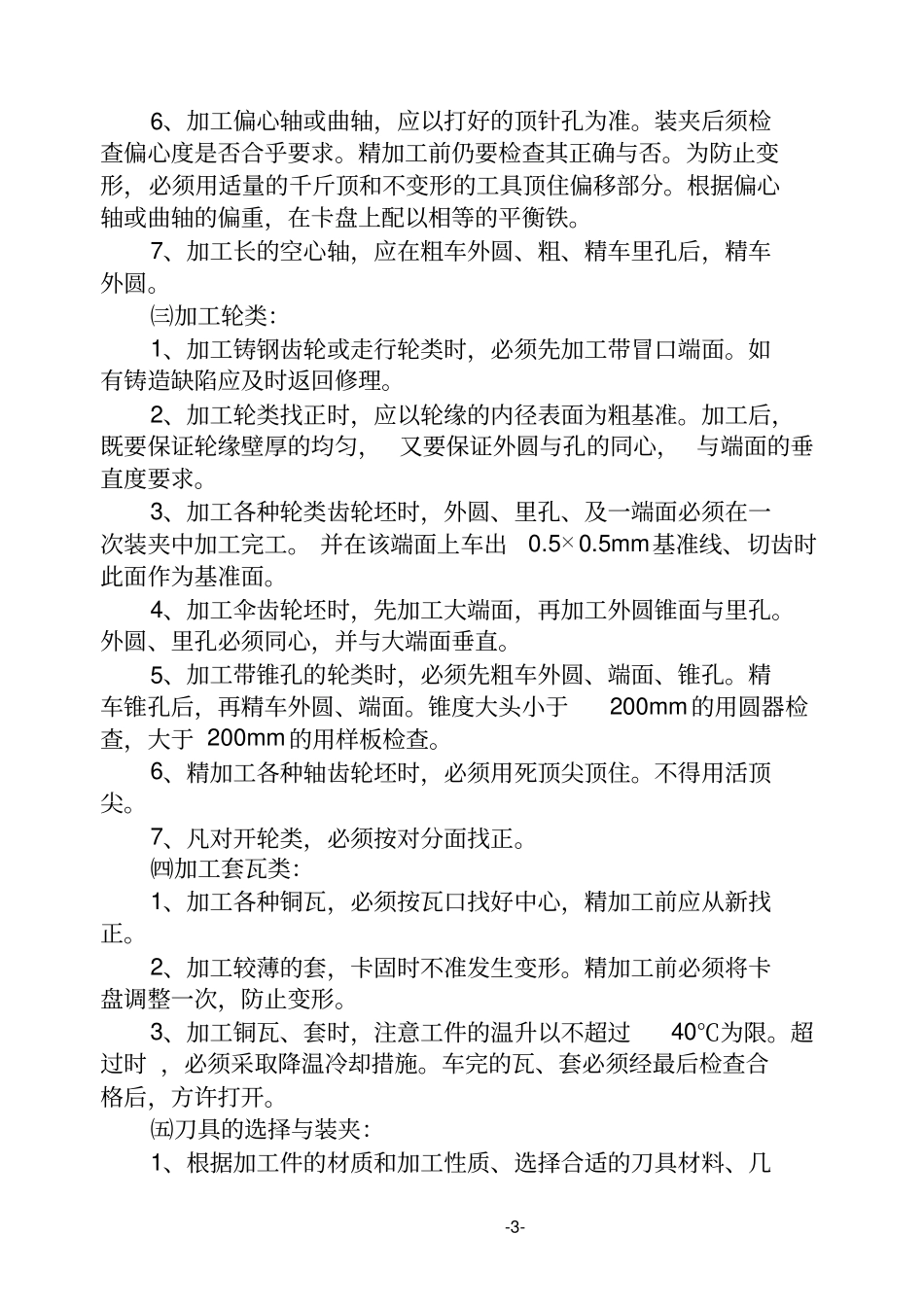

机加工技术操作规程_第3页
3/18
-1- 机加工操作、维护规程QJ/HYXC05.16 — 2002 目录一、车工技术操作规程 ,,,,,,,,,,,1 二、平、立、万能铣床技术操作规程,,,,,4 三、插床技术操作规程 ,,,,,,,,,,,6 四、龙门创、龙门铣床技术操作规程,,,,,8 五、牛头创床技术操作规程,,,,,,,,,10 六、镗床技术操作规程 ,,,,,,,,,,,12 七、钻床 ,,,,,,,,,,,,,,,,,14 八、磨床 ,,,,,,,,,,,,,,,,,15 九、平台划线 ,,,,,,,,,,,,,,,19 -2- 一、车工技术操作规程㈠操作前的准备工作:1、接到任务单、图纸、毛坯后,必须仔细审阅图纸各部尺寸及公差是否清楚准确。 并检查毛坯形状及各部加工余量是否与图纸或工艺文件要求相符。2、毛坯的装夹要符合工艺要求。找正夹紧后要保证各部尺寸有足够的加工余量。 如发现某表面有明显缺陷 (裂纹、缩孔、疏松、重皮等)应及时找有关人员处理。3、操作前必须准备好所用的工、卡、量、刀具、样板及其它用具。并在操作中做到“三勤”:勤看图纸、勤检查、勤核对。4、加工有特殊要求和附有工艺文件的工件时,如操作技术水平及机床精度达不到工件的精度要求,则必须及时找技术负责人商定后再加工。5、凡装夹已精加工的表面时,为保持该面的完整和光洁度要求,则必须用软铁皮垫好后再装夹。㈡加工轴类:1、工件直径尺寸不超过中心架最大限度时,必须用中心架架正,打出标准的中心孔后,方准进行精加工。2、凡图纸要求打出两端中心孔的工件,必须先平头后打出中心孔。半精车过程中需调两次头。 精加工前要从新修正中心孔。 (精加工过程必须用死顶针)3、加工不代台的长轴必须使用跟刀架时,跟刀架中心必须调整与卡盘和顶针中心重合后,方可加工。4、加工代台的长轴,在使用中心架时,必须先车出中心架口位置。架上中心架后要调整其中心与卡盘和顶针中心重合。先粗车顶针至中心架段。调个装夹、并粗、精车顶针至中心架段。再调个精车其余部分。 轴向排尺寸可按图纸精度要求选择一个标准端面为基准进行。5、如因机床规格限制,要加工超大型出床尾、顶不开的长轴时,必须在轴上装轴套后,使用中心架。中心架的中心要与卡盘中心一致。一般以不超过三次装夹为宜。-3- 6、加工偏心轴或曲轴,应以打好的顶针孔为准。装夹后须检查偏心度是否合乎要求。精加工前仍要检查其正确与否。为防止变形,必须用适量的千斤顶和不变形的工具顶住偏移部分。根据偏心轴或曲轴的偏重,在卡盘上配以相等的平衡铁。7、加工长的空心轴,应在粗车外圆、粗、精车里孔后...
