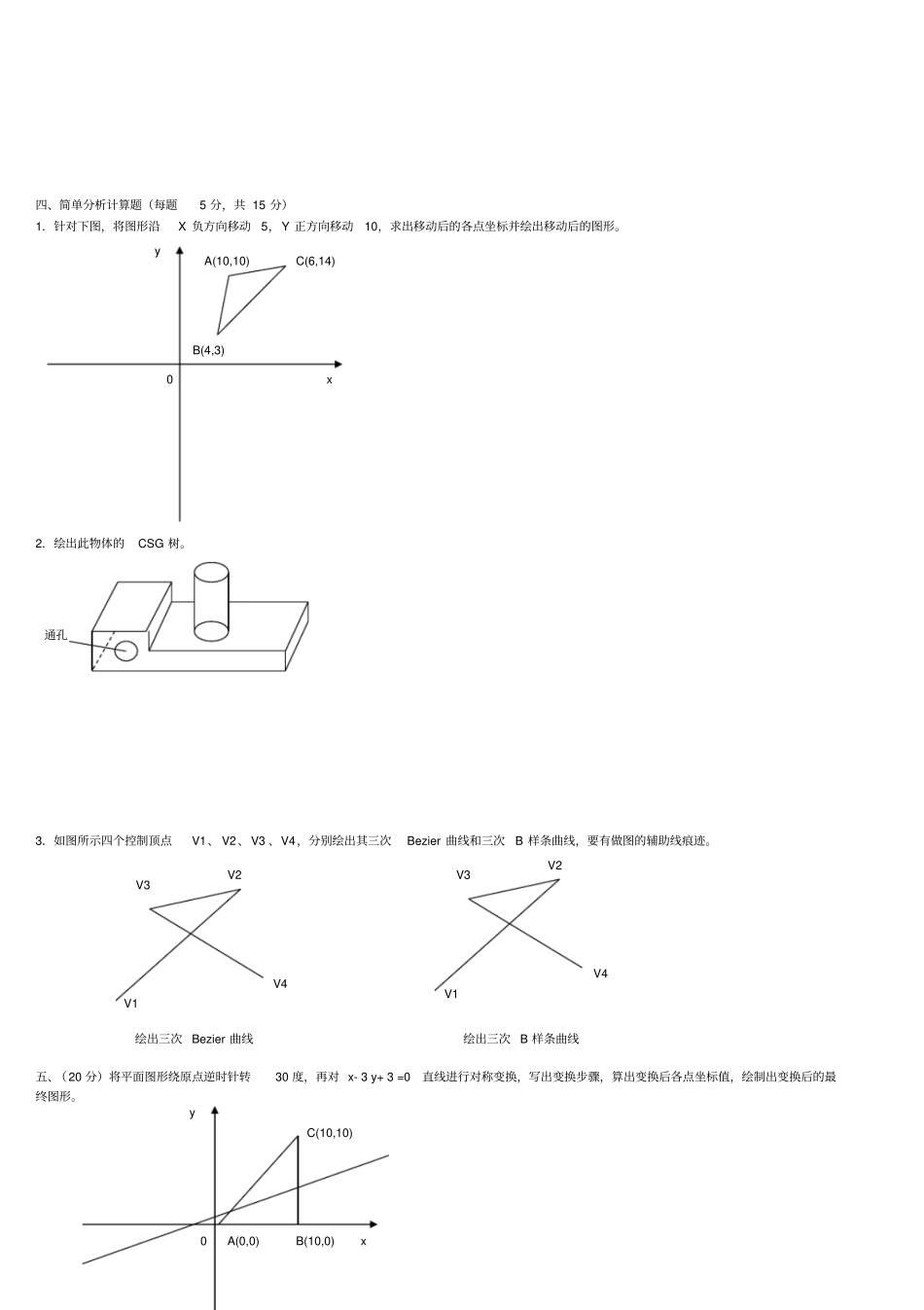

一、选择正确答案（每题1 分，共 10 分）1． 广义的 CAD 包括设计和（）两个方面。A 制造B 造型C 仿真C 分析2．CAD/CAM集成是指（）和物理设备两方面的集成。A 技术B 信息C 网络D 机床3．CAD/CAM系统中，输入输出的非数值信息可能是（）、文本、字符等。A 阿拉伯数字B 个人的姓名C 图形数据D 数据库中的英文数据4．计算机图形处理一般指（）图形的处理。A 矢量B 标量C 点阵D 象素5．齐次坐标是用（）向量来表示一个N 维向量的坐标表示法。A N-1 维B N 维C N+1 维D N+2 维6．视区决定了窗口中的图形要在屏幕上显示的（）和大小。A 色彩B 亮度C 尺寸D 位置7．数据模型是描述数据（）和性质，数据之间的联系以及施加在数据或数据联系上的一些限制。A 尺寸B 结构C 色彩D 数量8．零件信息包括零件的（）和工艺信息两部分内容。A 拓扑信息B 形状信息C 尺寸信息D 几何信息9．测试是测量、检测、 （）等的总称。A 检验B 实测C 试验D 数据处理10．点位控制是指点到点的控制，只要求控制准确的（）位置。A 机床工作台B 加工工件C 加工尺寸D 加工坐标点二、判断对错（正确用√，错误用×，答对1 题得 2 分，共 10 分）1．狭义的 CAD 包括有限元分析。（）2．拓扑信息是指拓扑元素的数量及其相互间的连接关系。（）3．通常把参数法描述的图形叫参数图形，也叫矢量图形。（）4．CAXA 制造工程师属于应用软件。（）5．虚拟制造技术是通过对制造知识进行系统化组织与分析，对部分制造过程建模，在计算机上进行设计评估和制造活动仿真。（）三、简答题（每题5 分，共 15 分）1．CAD/CAM的基本功能是什么？（不必解释各功能具体含义）2．数字化模型的主要作用是什么？3．绘出派生式CAPP 系统的工作流程图？四、简单分析计算题（每题5 分，共 15 分）1．针对下图，将图形沿X 负方向移动5，Y 正方向移动10，求出移动后的各点坐标并绘出移动后的图形。2．绘出此物体的CSG 树。3．如图所示四个控制顶点V1、 V2、V3 、V4，分别绘出其三次Bezier 曲线和三次B 样条曲线，要有做图的辅助线痕迹。绘出三次 Bezier 曲线绘出三次 B 样条曲线五、（20 分）将平面图形绕原点逆时针转30 度，再对 x- 3 y+ 3 =0直线进行对称变换，写出变换步骤，算出变换后各点坐标值，绘制出变换后的最终图形。A(10,10) B(4,3) C(6,14) 0 x y 通孔V2 V3 V1 V4 V2 V3 V1 V4 A(0,0) B(10,0) C...
