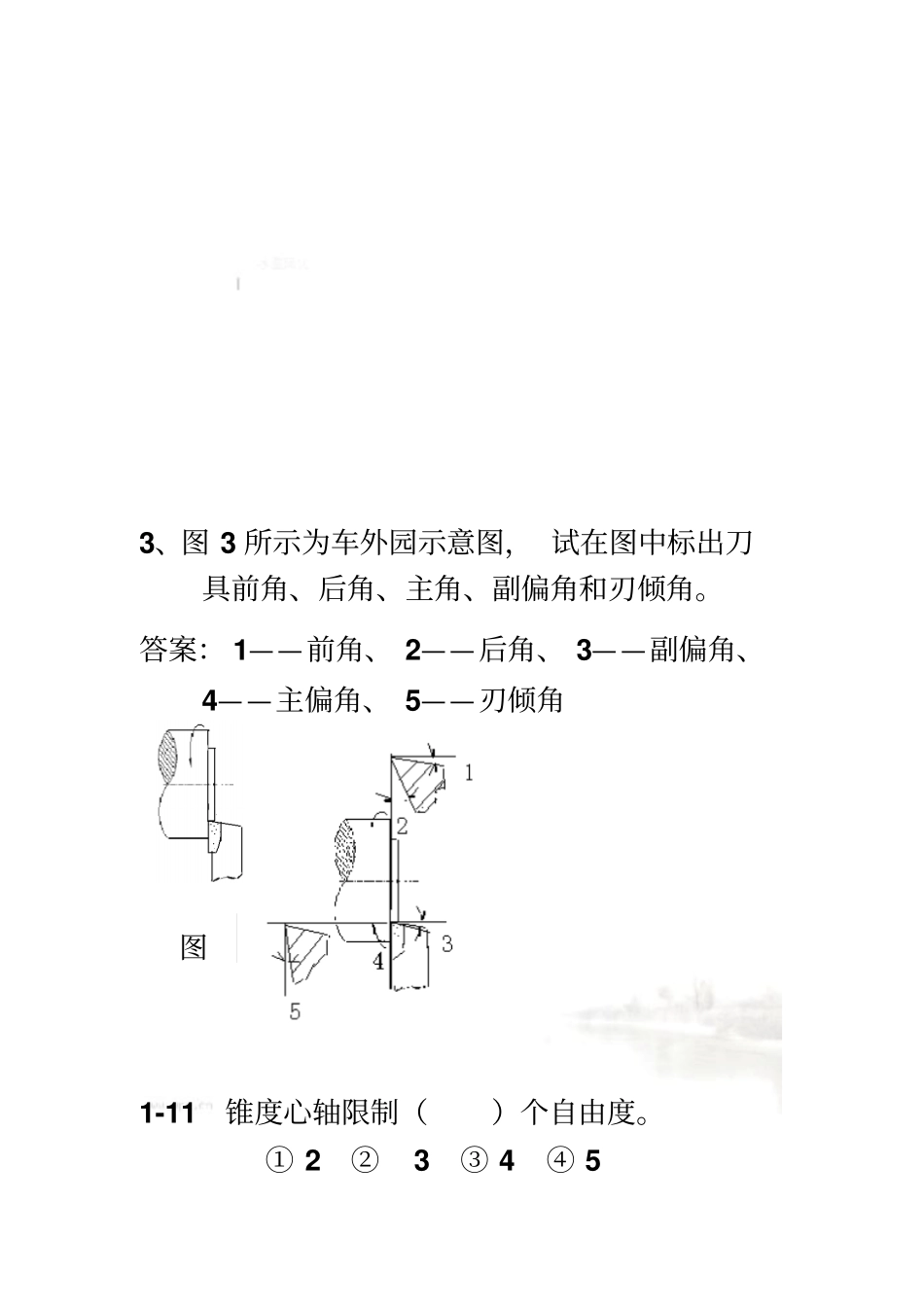

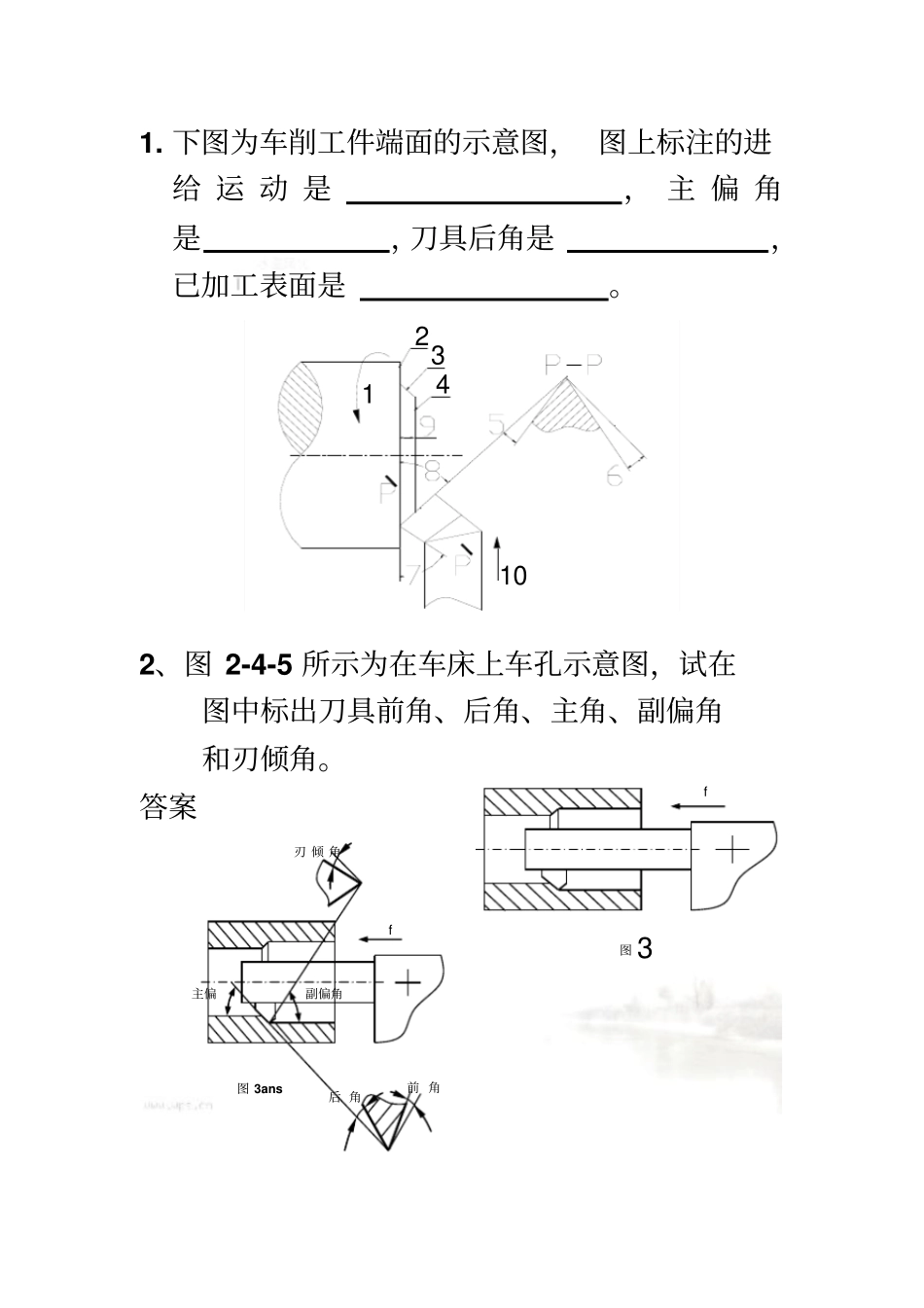

机械制造技术基础习题1. 下图为车削工件端面的示意图， 图上标注的进给 运 动 是， 主 偏 角是，刀具后角是，已加工表面是。1012342、图 2-4-5 所示为在车床上车孔示意图，试在图中标出刀具前角、后角、主角、副偏角和刃倾角。答案f 图 3图 3ans f 刃 倾 角前 角后 角主偏副偏角3、图 3 所示为车外园示意图， 试在图中标出刀具前角、后角、主角、副偏角和刃倾角。答案： 1——前角、 2——后角、 3——副偏角、4——主偏角、 5——刃倾角1-11 锥度心轴限制（）个自由度。① 2 ②3 ③ 4 ④ 5 图1-12 小锥度心轴限制（）个自由度。① 2 ②3 ③ 4 ④ 5 1-13 在球体上铣平面，要求保证尺寸H（习图2-1-13），必须限制（）个自由度。① 1 ②2 ③ 3 ④ 4 1-14 在球体上铣平面，若采用习图 2-1-14 所示方法定位， 则实际限制（）个自由度。① 1 ② 2 ③ 3 ④ 4 1-15 过正方体工件中心垂直于某一表面打一通孔，必须限制（）个自由度。① 2 ② 3 ③ 4 ④ 5 4. 分析题H习图 2-1-13 习图 2-1-14 4-1 试分析习图2-4-1 所示各零件加工所必须限制的自由度：a）在球上打盲孔φ B，保证尺寸 H；b）在套筒零件上加工φ B孔，要求与φ D孔垂直相交，且保证尺寸L；c）在轴上铣横槽，保证槽宽B 以及尺寸H 和 L；d）在支座零件上铣槽，保证槽宽B 和槽深 H 及与 4 分布孔的位置度。4-2 试分析习图 2-4-2 所示各定位方案中：①各定位元件限制的自由度；②判断有无欠定位或过定位；③对不合理的定位方案提出改进意见。a）车阶梯轴小外圆及台阶端面；b）车外圆，保证外圆与内孔同轴；c）钻、铰连杆小头孔，要求保证与大头孔轴线的距离及平行度，并与毛坯外圆同轴；d）在圆盘零件上钻、铰孔，要求与外圆同轴。4-3 在习图 2-4-3 所示工件上加工键槽，要求保证尺寸014.054和对称度 0.03。现有 3 种定位方案，分别如图 b，c，d 所示。试分别计算3 种方案的定位误差，并选择最佳方案。YXZb）a）YXZ习图 2-4-2 c）YXXZd）XZYX1． 图 1 为工件加工平面BD 的三种定位方案 ,孔 O1 已加工 ,1,2,3 为三个支钉 ,分析计算工序尺寸 A 的定位误差 ,并提出更好的定位方案 . b￡?a￡?d￡?c￡?540 -0.14￡¨￡?|?32+0.0300.03 A￡¨￡?|? 60 0-0.1A90?|? 32 -0.01-0.03习图 2-4-3习图 2-4-1d）H ZYB ZXYXZc）HLZB YXZa）Hφ B φ B L （φD）b）YXZ图...
