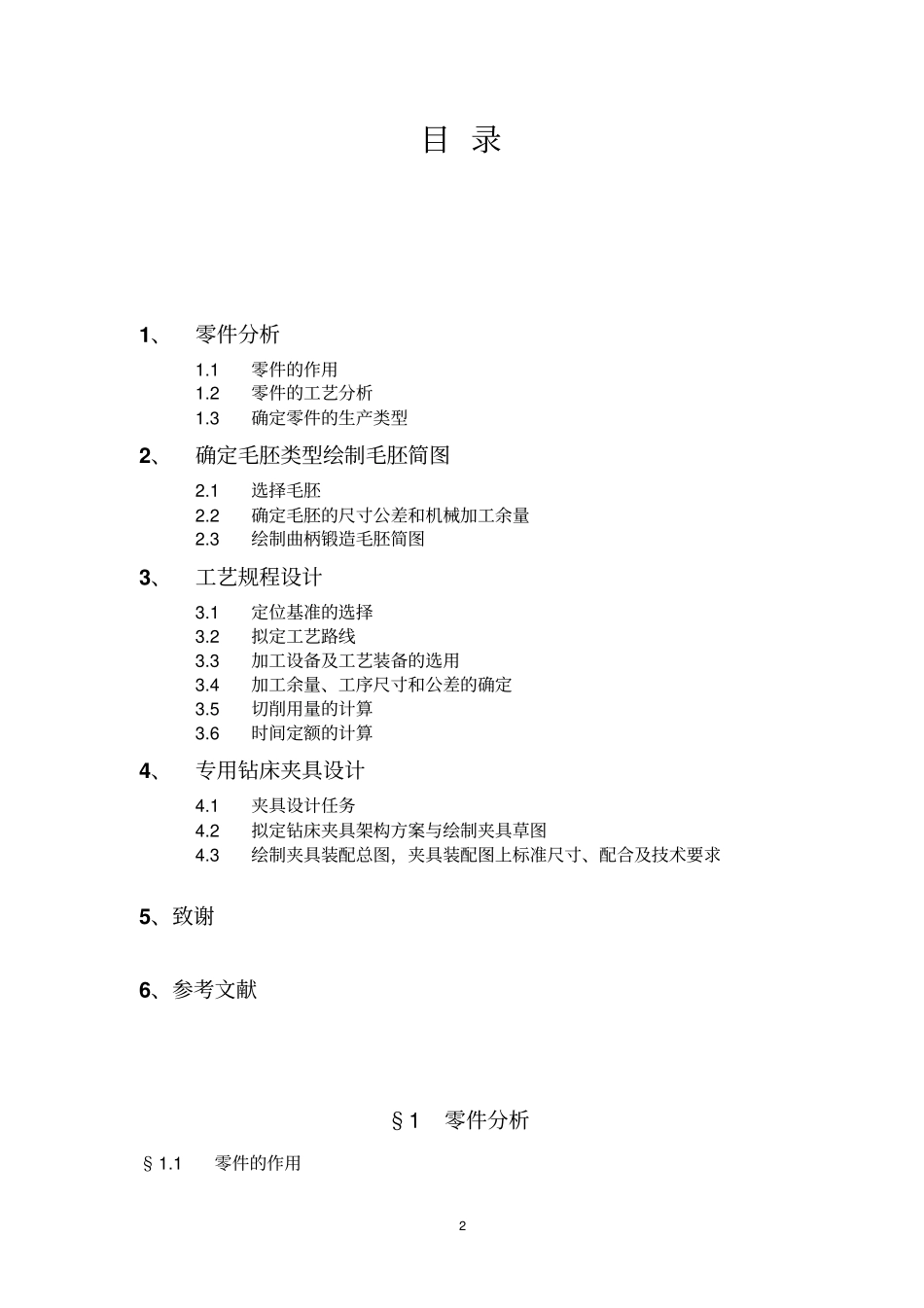

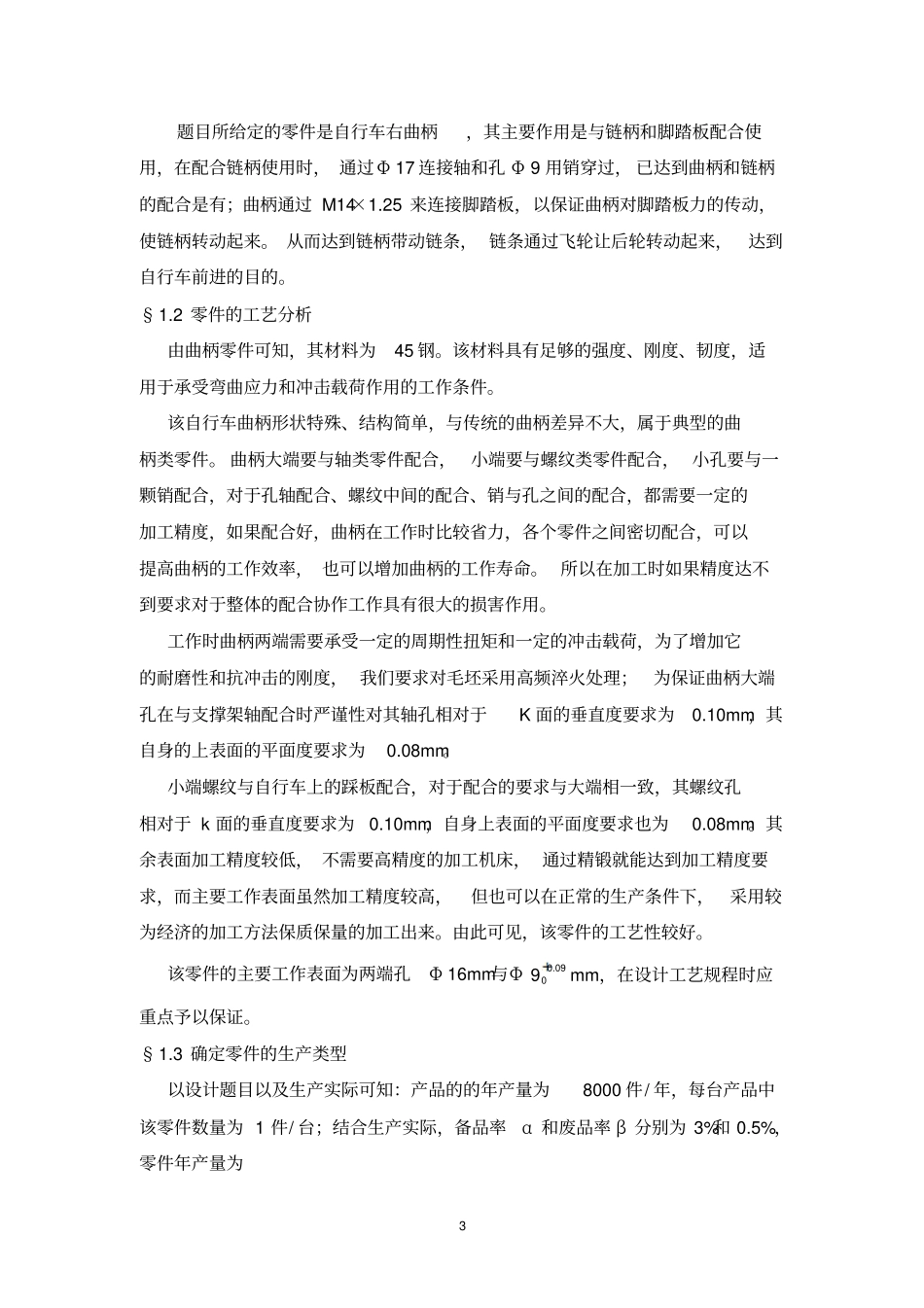

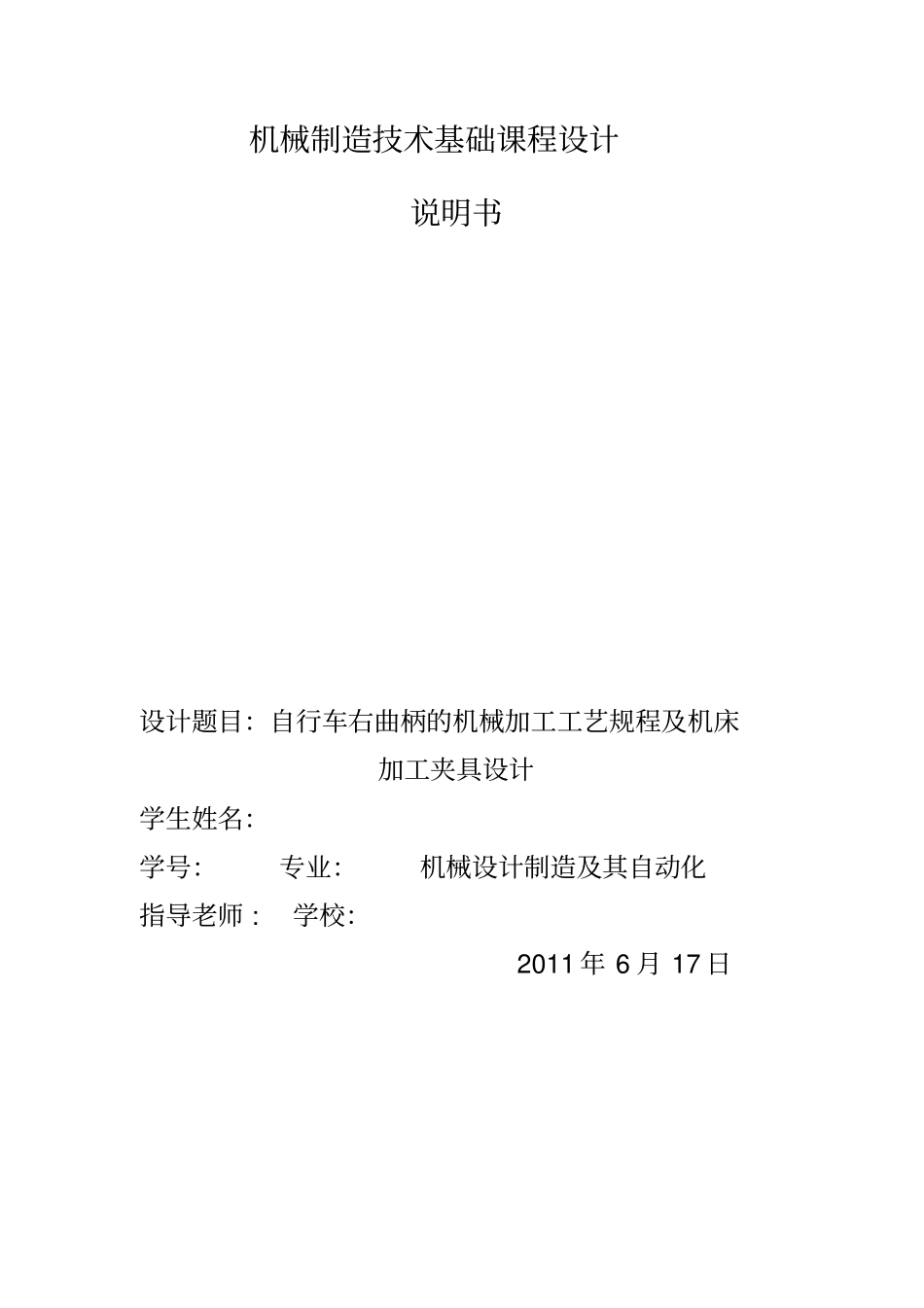

机械制造技术基础课程设计说明书设计题目：自行车右曲柄的机械加工工艺规程及机床加工夹具设计学生姓名：学号：专业：机械设计制造及其自动化指导老师 : 学校：2011 年 6 月 17 日2 目 录1、零件分析1.1零件的作用1.2零件的工艺分析1.3确定零件的生产类型2、确定毛胚类型绘制毛胚简图2.1选择毛胚2.2确定毛胚的尺寸公差和机械加工余量2.3绘制曲柄锻造毛胚简图3、工艺规程设计3.1定位基准的选择3.2拟定工艺路线3.3加工设备及工艺装备的选用3.4加工余量、工序尺寸和公差的确定3.5切削用量的计算3.6时间定额的计算4、专用钻床夹具设计4.1夹具设计任务4.2拟定钻床夹具架构方案与绘制夹具草图4.3绘制夹具装配总图，夹具装配图上标准尺寸、配合及技术要求5、致谢6、参考文献§1 零件分析§1.1 零件的作用3 题目所给定的零件是自行车右曲柄，其主要作用是与链柄和脚踏板配合使用，在配合链柄使用时， 通过 Φ 17 连接轴和孔 Φ 9 用销穿过， 已达到曲柄和链柄的配合是有；曲柄通过 M14×1.25 来连接脚踏板，以保证曲柄对脚踏板力的传动，使链柄转动起来。 从而达到链柄带动链条， 链条通过飞轮让后轮转动起来，达到自行车前进的目的。§1.2 零件的工艺分析由曲柄零件可知，其材料为45 钢。该材料具有足够的强度、刚度、韧度，适用于承受弯曲应力和冲击载荷作用的工作条件。该自行车曲柄形状特殊、结构简单，与传统的曲柄差异不大，属于典型的曲柄类零件。 曲柄大端要与轴类零件配合，小端要与螺纹类零件配合， 小孔要与一颗销配合，对于孔轴配合、螺纹中间的配合、销与孔之间的配合，都需要一定的加工精度，如果配合好，曲柄在工作时比较省力，各个零件之间密切配合，可以提高曲柄的工作效率， 也可以增加曲柄的工作寿命。 所以在加工时如果精度达不到要求对于整体的配合协作工作具有很大的损害作用。工作时曲柄两端需要承受一定的周期性扭矩和一定的冲击载荷，为了增加它的耐磨性和抗冲击的刚度， 我们要求对毛坯采用高频淬火处理；为保证曲柄大端孔在与支撑架轴配合时严谨性对其轴孔相对于K 面的垂直度要求为0.10mm，其自身的上表面的平面度要求为0.08mm。小端螺纹与自行车上的踩板配合，对于配合的要求与大端相一致，其螺纹孔相对于 k 面的垂直度要求为0.10mm，自身上表面的平面度要求也为0.08mm。其余表面加工精度较低， 不需要高精度的加工机床， 通过精锻就能达到加工精度要求，而主要工作表面虽然加工精度较高...
