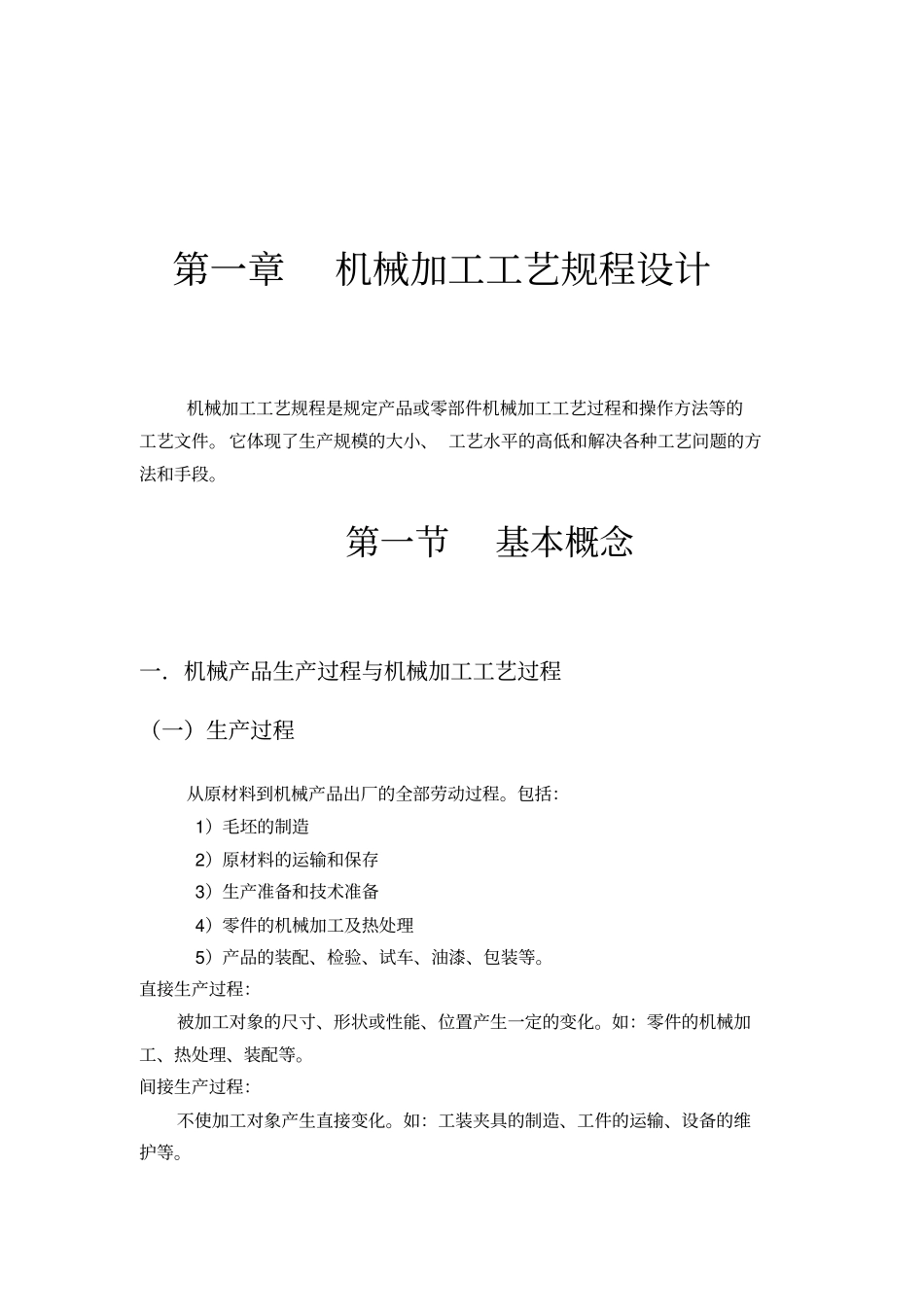

第一章机械加工工艺规程设计机械加工工艺规程是规定产品或零部件机械加工工艺过程和操作方法等的工艺文件。 它体现了生产规模的大小、 工艺水平的高低和解决各种工艺问题的方法和手段。第一节基本概念一.机械产品生产过程与机械加工工艺过程(一)生产过程从原材料到机械产品出厂的全部劳动过程。包括:1)毛坯的制造2)原材料的运输和保存3)生产准备和技术准备4)零件的机械加工及热处理5)产品的装配、检验、试车、油漆、包装等。直接生产过程:被加工对象的尺寸、形状或性能、位置产生一定的变化。如:零件的机械加工、热处理、装配等。间接生产过程:不使加工对象产生直接变化。如:工装夹具的制造、工件的运输、设备的维护等。(二)机械加工工艺过程是生产过程的一部分, 是对零件采用各种加工方法, 直接用于改变毛坯的形状、尺寸、表面粗糙度以及力学物理性能,使之成为合格零件的全部劳动过程。工艺: 使各种原材料、半成品成为成品的方法和过程工艺过程: 在生产过程中,凡是改变生产对象的形状、尺寸、相对位置和性质等,使其成为成品和半成品的过程。二.机械加工工艺过程的组成1.工序一个或一组工人,在一台机床或一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。划分工序的主要依据:工作地点是否改变和加工是否连续完成。同一零件,同样的加工内容可以有不同的工序安排。如图 1-1 所示的阶梯轴的加工:加工内容:1.加工小端面2。小端面钻中心孔3.加工大端面4。大端面钻中心孔5.车大端外圆6。对大端倒角7.车小端外圆8。对小端倒角9.精车外圆图 1-1 阶梯轴10.铣键槽11。去毛刺工序方案 1:工序 1:加工内容 1 到 9—— 车床工序 2:加工内容 10、11—— 铣床(手工去毛刺)工序方案 2:工序 1:加工内容 1、2、7、8— 加工小端工序 2:加工内容 3、4、5、6— 加工大端工序 3:加工内容 9 工序 4:加工内容 10、11 工序方案 3:工序 1:加工内容: 1、2、3、4— 铣两端面打中心孔工序 2:加工内容: 5、6、7、8— 仿形车外圆、倒角工序 3:加工内容: 9— 精车外圆工序 4:加工内容: 1— 铣键槽工序 5:加工内容: 11— 去毛刺2.安装如果在一个工序中要对工件进行几次装夹,则每次装夹下完成的那部分加工内容称为一个安装。如图 1-2 为上例第一种工序安排中包含的安装:图 1-2 工序和安装3.工位在工件的一次安装中,通过分度(或移位)装置,使工...
