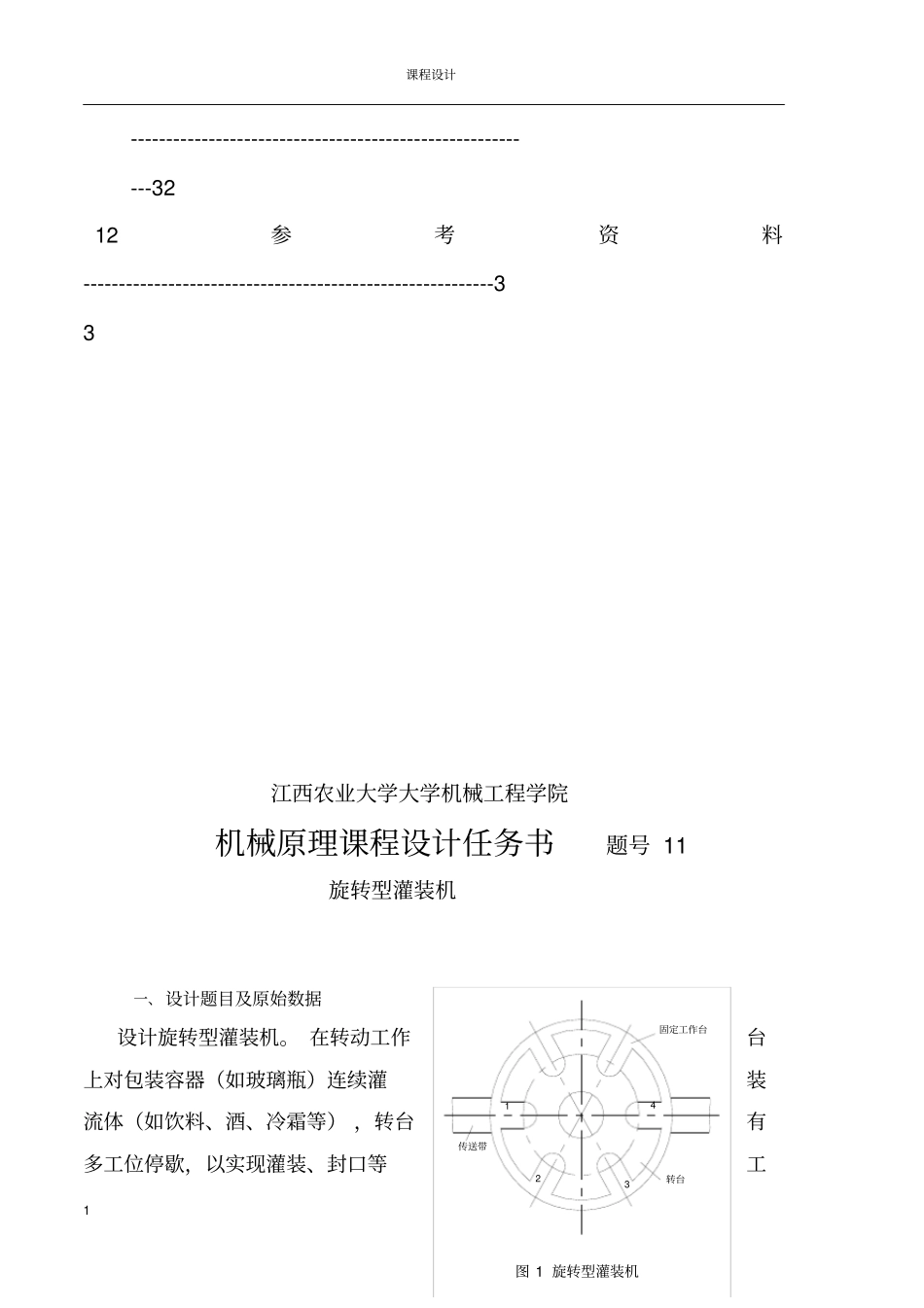

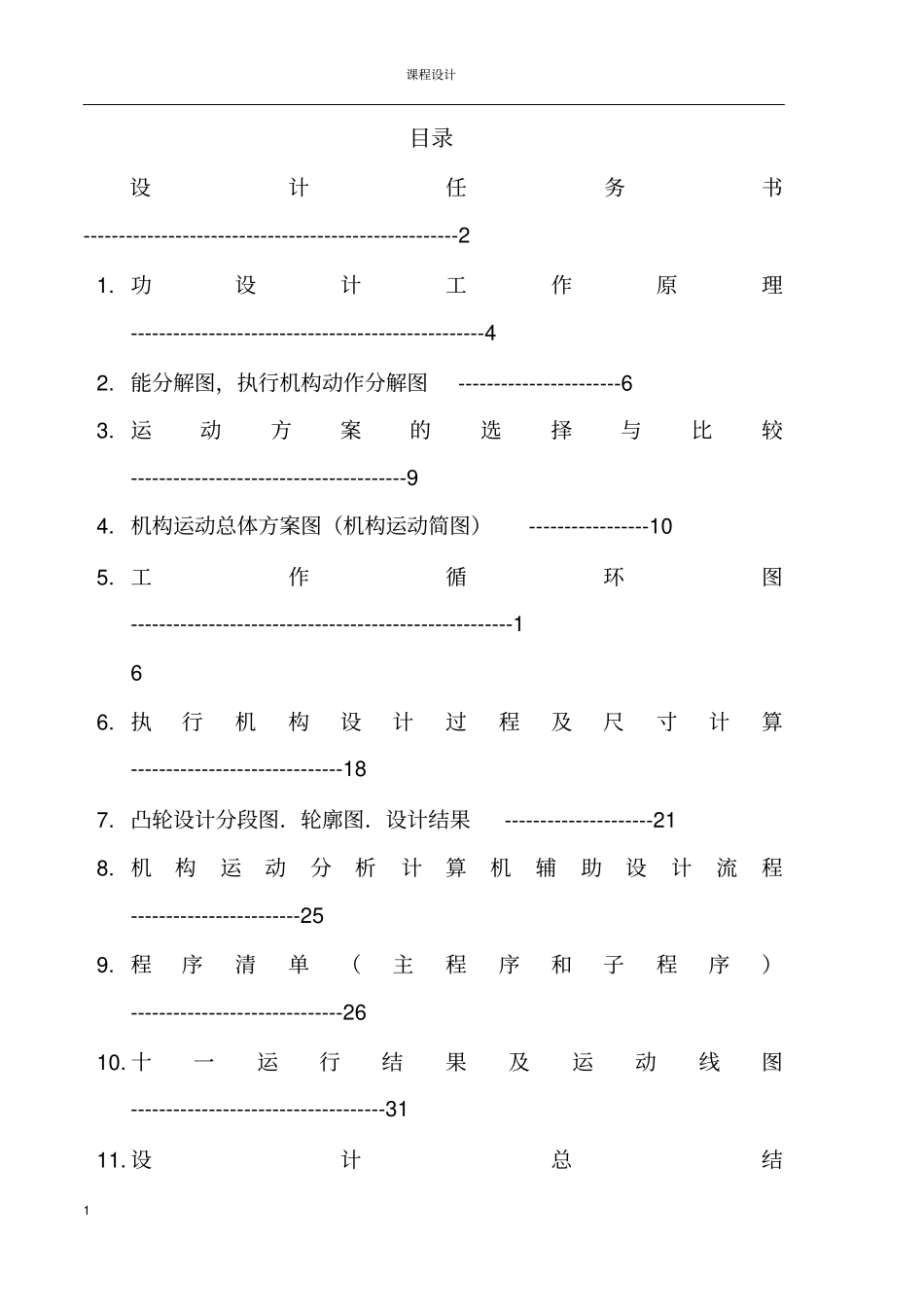

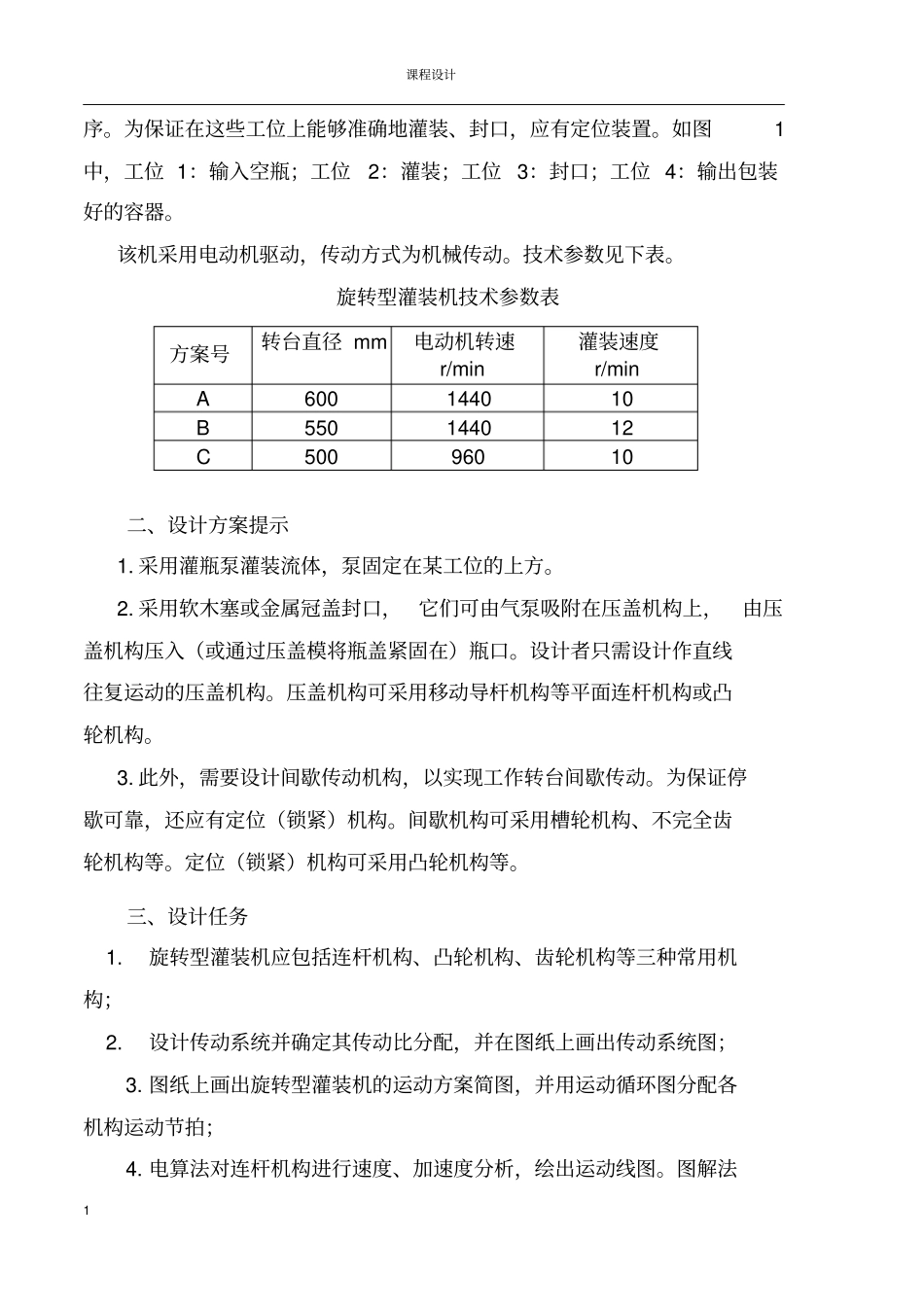

课程设计1 目录设计任务书-----------------------------------------------------21. 功设计工作原理--------------------------------------------------42. 能分解图,执行机构动作分解图-----------------------63. 运动方案的选择与比较---------------------------------------94. 机构运动总体方案图(机构运动简图)-----------------105. 工作循环图------------------------------------------------------166. 执行机构设计过程及尺寸计算------------------------------187. 凸轮设计分段图.轮廓图.设计结果---------------------218. 机构运动分析计算机辅助设计流程------------------------259. 程序清单(主程序和子程序)------------------------------2610. 十一运行结果及运动线图------------------------------------3111. 设计总结课程设计1 ----------------------------------------------------------3212 参考资料----------------------------------------------------------33江西农业大学大学机械工程学院机械原理课程设计任务书题号 11旋转型灌装机一、 设计题目及原始数据设计旋转型灌装机。 在转动工作台上对包装容器(如玻璃瓶)连续灌装流体(如饮料、酒、冷霜等) ,转台有多工位停歇,以实现灌装、封口等工1234传送带固定工作台转台图 1 旋转型灌装机课程设计1 序。为保证在这些工位上能够准确地灌装、封口,应有定位装置。如图1中,工位 1:输入空瓶;工位2:灌装;工位 3:封口;工位 4:输出包装好的容器。该机采用电动机驱动,传动方式为机械传动。技术参数见下表。旋转型灌装机技术参数表方案号转台直径 mm 电动机转速r/min 灌装速度r/min A 600 1440 10 B 550 1440 12 C 500 960 10 二、设计方案提示1. 采用灌瓶泵灌装流体,泵固定在某工位的上方。2. 采用软木塞或金属冠盖封口,它们可由气泵吸附在压盖机构上,由压盖机构压入(或通过压盖模将瓶盖紧固在)瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。3. 此外,需要设计间歇传动机构,以实现工作转台间歇传动。为保证停歇可靠,还应有定位(锁紧)机构。间歇机构可采用槽轮机构、不完全齿轮机构等。定位(锁紧)机构可采用凸轮机构等。三、设计任务 1.旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构; 2.设计传动系统并确定...
