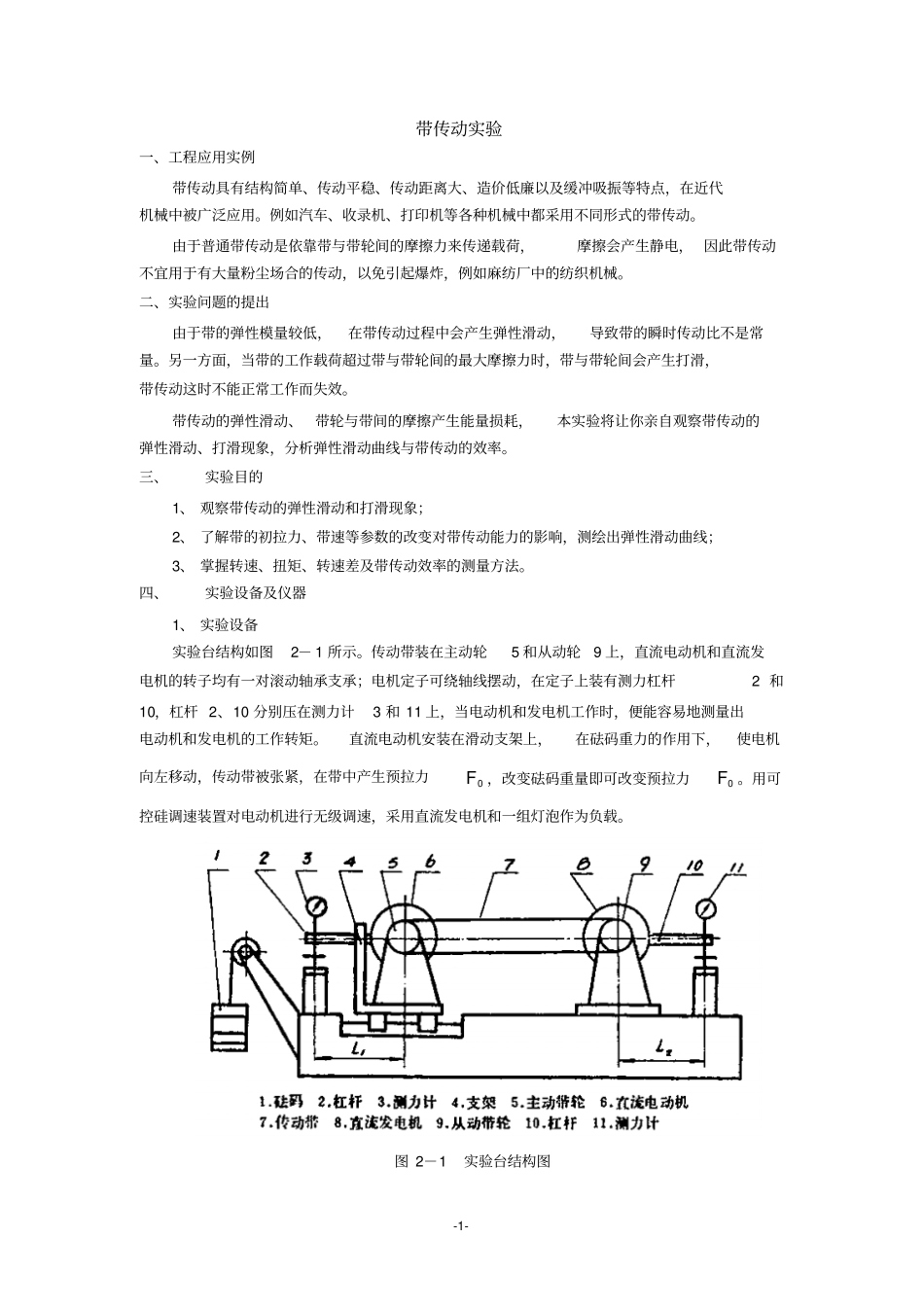

-1- 带传动实验一、工程应用实例带传动具有结构简单、传动平稳、传动距离大、造价低廉以及缓冲吸振等特点，在近代机械中被广泛应用。例如汽车、收录机、打印机等各种机械中都采用不同形式的带传动。由于普通带传动是依靠带与带轮间的摩擦力来传递载荷，摩擦会产生静电， 因此带传动不宜用于有大量粉尘场合的传动，以免引起爆炸，例如麻纺厂中的纺织机械。二、实验问题的提出由于带的弹性模量较低，在带传动过程中会产生弹性滑动，导致带的瞬时传动比不是常量。另一方面，当带的工作载荷超过带与带轮间的最大摩擦力时，带与带轮间会产生打滑，带传动这时不能正常工作而失效。带传动的弹性滑动、带轮与带间的摩擦产生能量损耗，本实验将让你亲自观察带传动的弹性滑动、打滑现象，分析弹性滑动曲线与带传动的效率。三、实验目的1、 观察带传动的弹性滑动和打滑现象；2、 了解带的初拉力、带速等参数的改变对带传动能力的影响，测绘出弹性滑动曲线；3、 掌握转速、扭矩、转速差及带传动效率的测量方法。四、实验设备及仪器1、 实验设备实验台结构如图2－ 1 所示。传动带装在主动轮5 和从动轮9 上，直流电动机和直流发电机的转子均有一对滚动轴承支承；电机定子可绕轴线摆动，在定子上装有测力杠杆2 和10，杠杆 2、10 分别压在测力计3 和 11 上，当电动机和发电机工作时，便能容易地测量出电动机和发电机的工作转矩。直流电动机安装在滑动支架上，在砝码重力的作用下，使电机向左移动，传动带被张紧，在带中产生预拉力0F ，改变砝码重量即可改变预拉力0F 。用可控硅调速装置对电动机进行无级调速，采用直流发电机和一组灯泡作为负载。图 2－1 实验台结构图-2- 整流、起动、调速、加载以及控制系统等电气部分，都装在机身内。皮带试验机还配有双路数显转速计和转矩测试装置，进行相应的转速和转矩测量。2、基本原理（1）调速和加载电机的直流电源由可控硅整流装置供给，转动电位器可改变可控硅控制角，提供给电动机电枢不同的端电压，以实现无级调速电机转速。加载是通过改变发电机激磁电压实现的。逐个按动灯泡负载电阻开关，使发电机激磁电压加大，电枢电流增大，随之电磁转矩增大。由于电动机与发电机产生相反的电磁转矩，发电机的电磁转矩对电动机而言，即为负载转矩。 所以改变发电机的激磁电压，也就实现了负载的改变。（2）转速的测量对主、 从动带轮轴回转转速的测量，由光电传感器和双路数字转速计完成。其测试原理框图...
