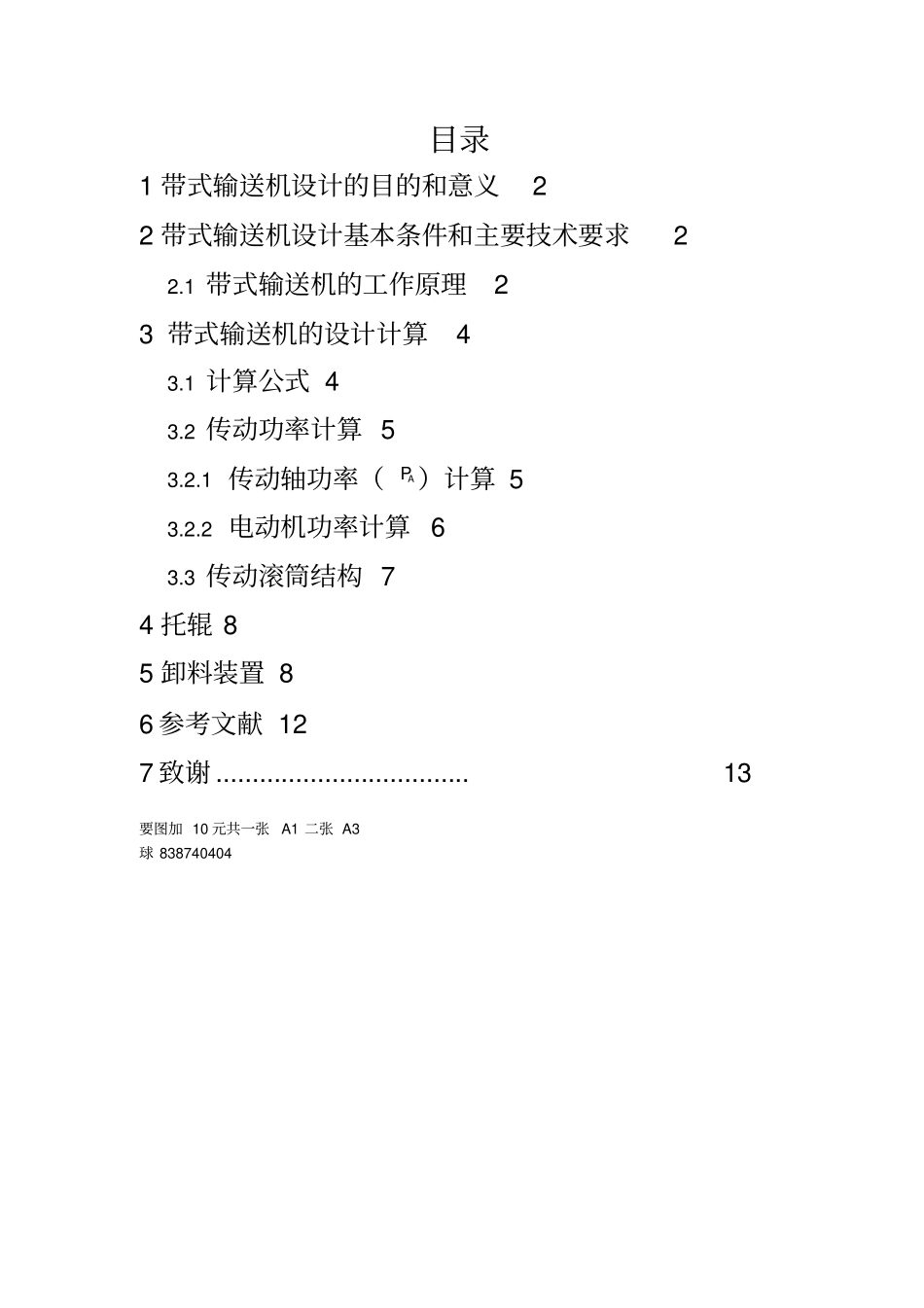

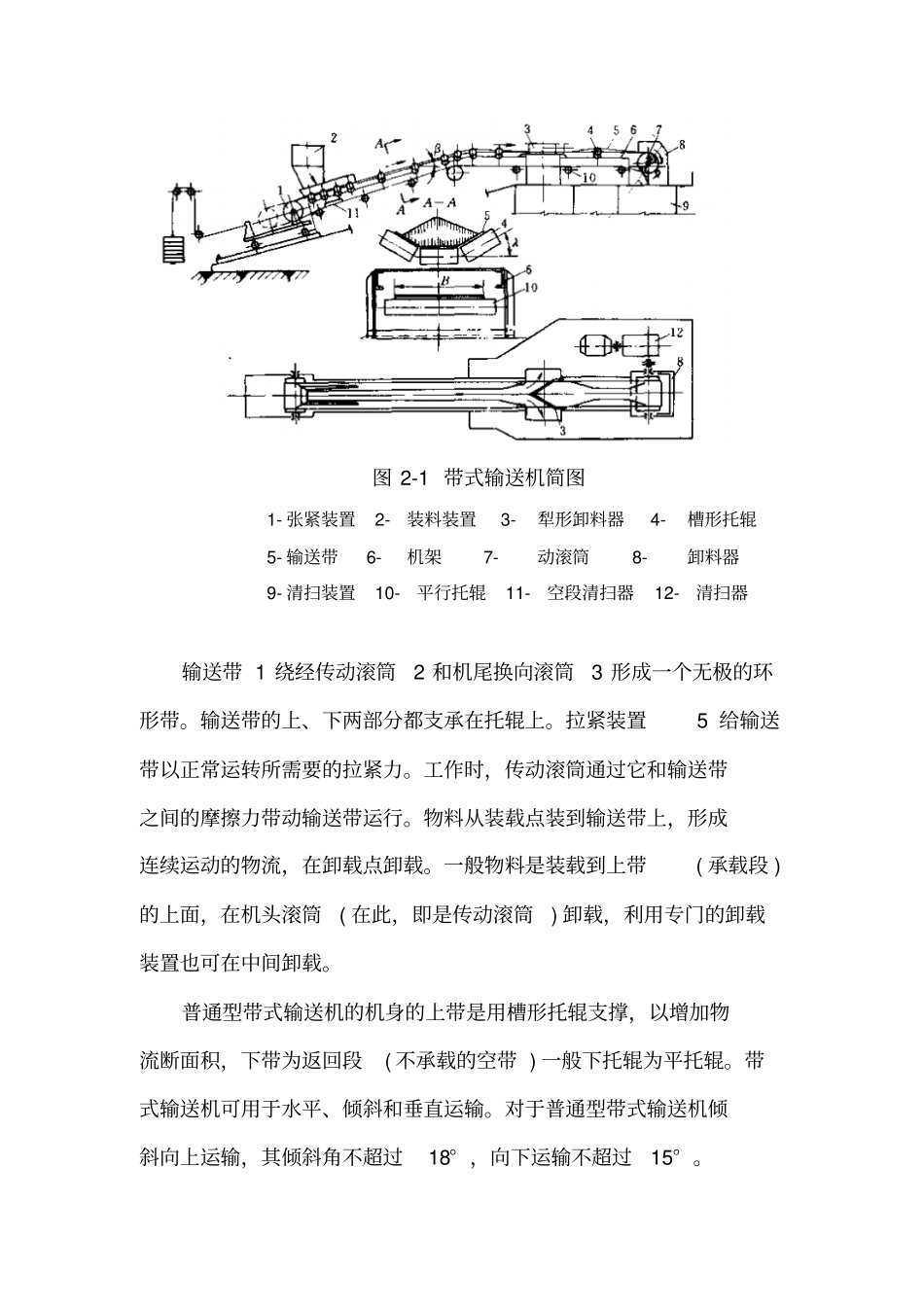

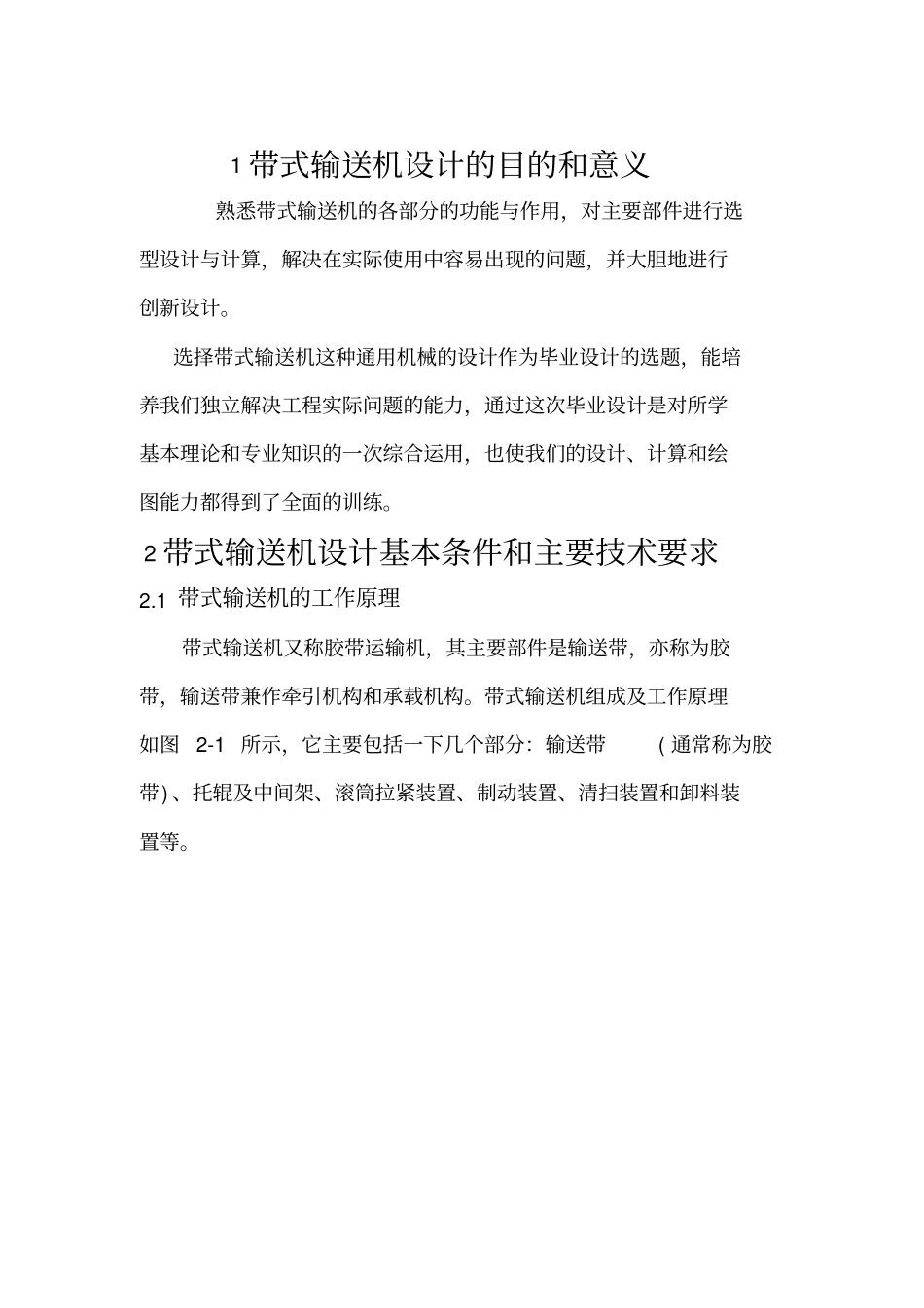

目录1 带式输送机设计的目的和意义2 2 带式输送机设计基本条件和主要技术要求2 2.1 带式输送机的工作原理2 3 带式输送机的设计计算4 3.1 计算公式 4 3.2 传动功率计算 5 3.2.1 传动轴功率（AP ）计算 5 3.2.2 电动机功率计算 6 3.3 传动滚筒结构 7 4 托辊 8 5 卸料装置 8 6 参考文献 127 致谢 ................................... 13要图加 10 元共一张 A1 二张 A3 球 838740404 1 带式输送机设计的目的和意义熟悉带式输送机的各部分的功能与作用，对主要部件进行选型设计与计算，解决在实际使用中容易出现的问题，并大胆地进行创新设计。选择带式输送机这种通用机械的设计作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学基本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到了全面的训练。2 带式输送机设计基本条件和主要技术要求2.1 带式输送机的工作原理带式输送机又称胶带运输机，其主要部件是输送带，亦称为胶带，输送带兼作牵引机构和承载机构。带式输送机组成及工作原理如图2-1 所示，它主要包括一下几个部分：输送带( 通常称为胶带) 、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等。图 2-1 带式输送机简图1- 张紧装置 2-装料装置 3-犁形卸料器 4-槽形托辊5- 输送带 6-机架 7-动滚筒 8-卸料器9- 清扫装置 10-平行托辊 11-空段清扫器 12-清扫器输送带 1 绕经传动滚筒2 和机尾换向滚筒3 形成一个无极的环形带。输送带的上、下两部分都支承在托辊上。拉紧装置5 给输送带以正常运转所需要的拉紧力。工作时，传动滚筒通过它和输送带之间的摩擦力带动输送带运行。物料从装载点装到输送带上，形成连续运动的物流，在卸载点卸载。一般物料是装载到上带( 承载段 )的上面，在机头滚筒( 在此，即是传动滚筒) 卸载，利用专门的卸载装置也可在中间卸载。普通型带式输送机的机身的上带是用槽形托辊支撑，以增加物流断面积，下带为返回段( 不承载的空带 ) 一般下托辊为平托辊。带式输送机可用于水平、倾斜和垂直运输。对于普通型带式输送机倾斜向上运输，其倾斜角不超过18° ，向下运输不超过15° 。输送带是带式输送机部件中最昂贵和最易磨损的部件。当输送磨损性强的物料时，如铁矿石等，输送带的耐久性要显著降低。提高传动装置的牵引力可以从以下三个方面考虑：（1）增大拉紧力。增加初张力...
