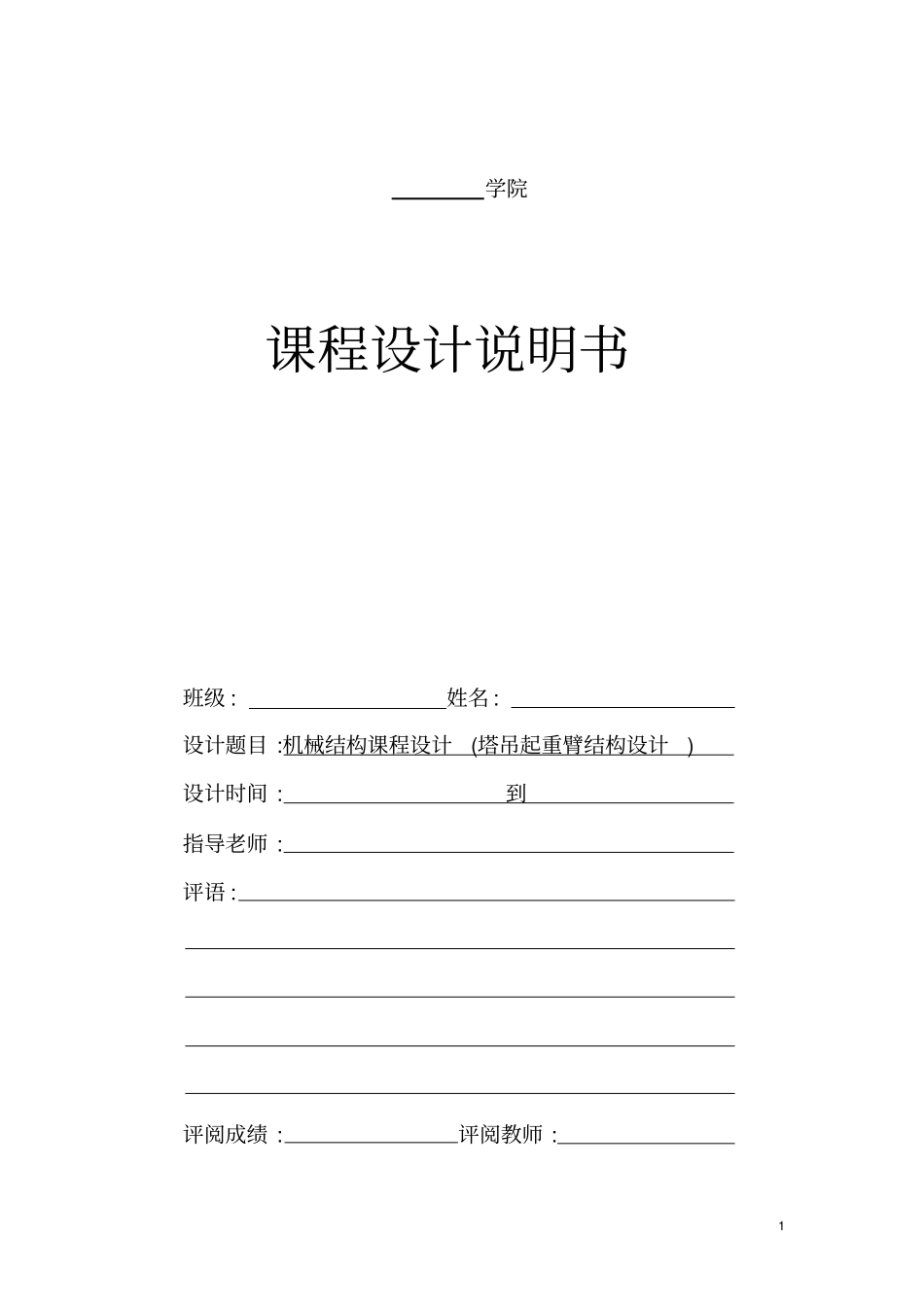

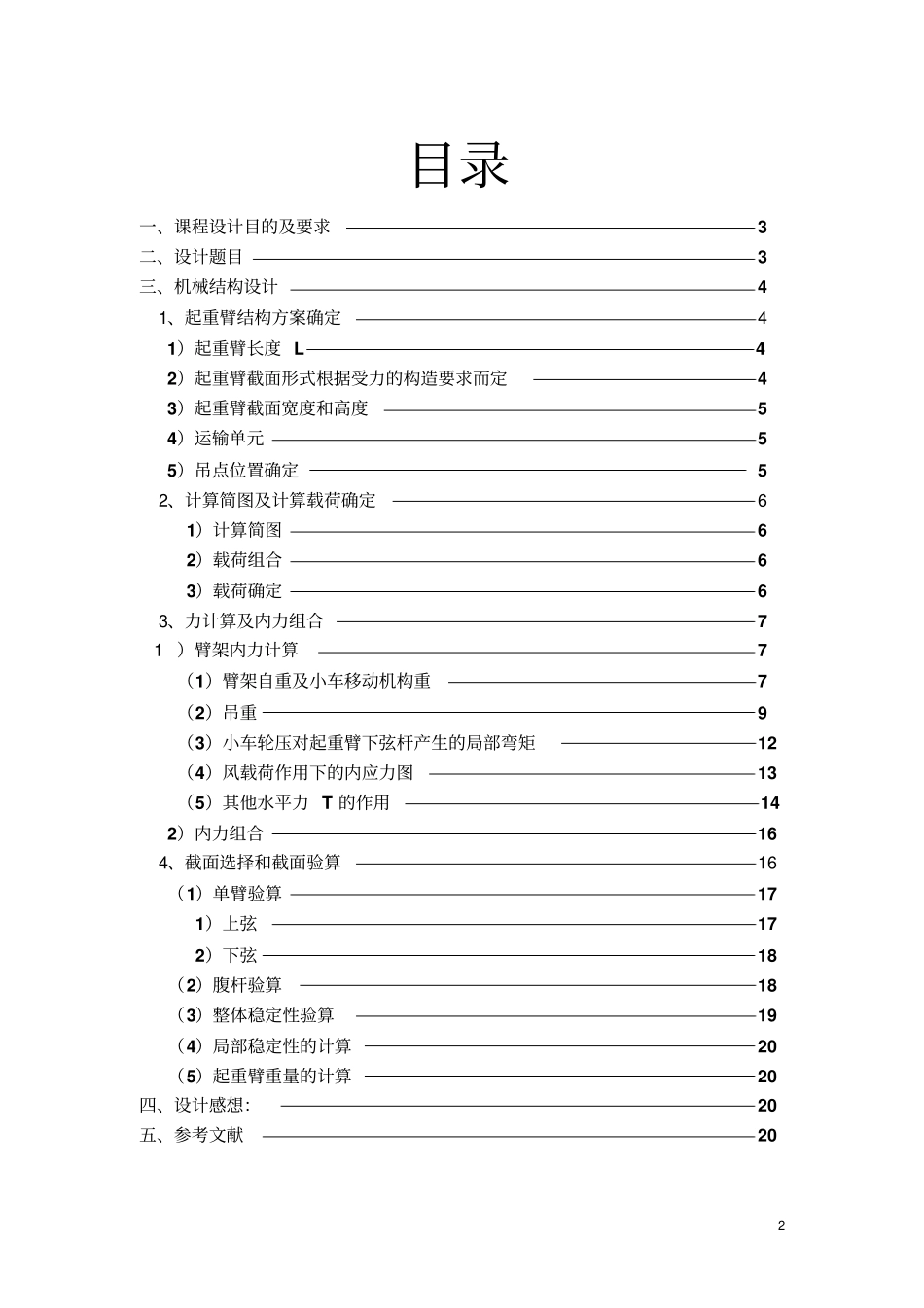

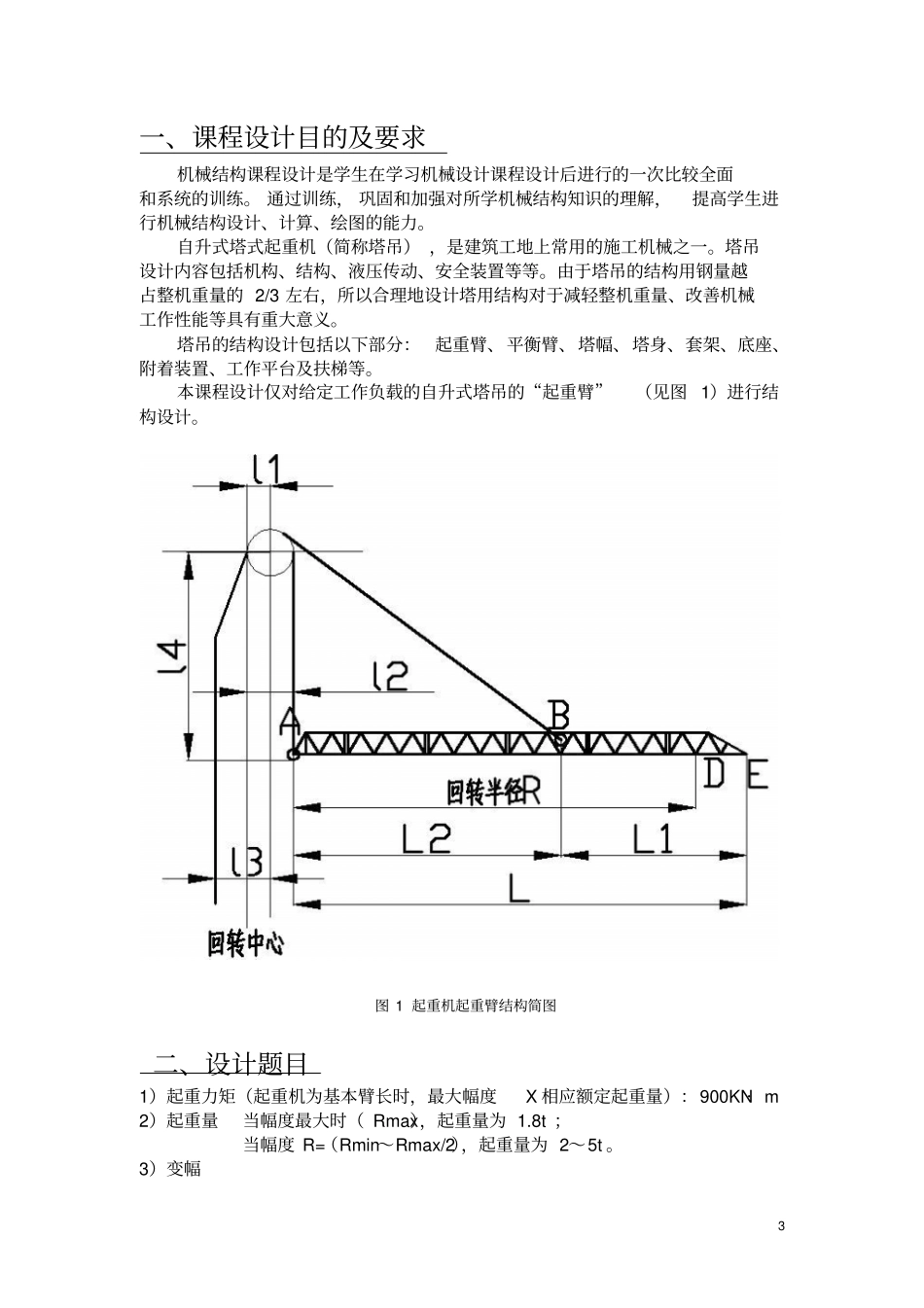

1 学院课程设计说明书班级 : 姓名 : 设计题目 :机械结构课程设计(塔吊起重臂结构设计)设计时间 : 到指导老师 : 评语 : 评阅成绩 : 评阅教师 : 2 目录一、课程设计目的及要求3 二、设计题目3 三、机械结构设计4 1、起重臂结构方案确定41）起重臂长度 L 4 2）起重臂截面形式根据受力的构造要求而定4 3）起重臂截面宽度和高度5 4）运输单元5 5）吊点位置确定5 2、计算简图及计算载荷确定6 1）计算简图6 2）载荷组合6 3）载荷确定6 3、力计算及内力组合7 1 ）臂架内力计算7 （1）臂架自重及小车移动机构重7 （2）吊重9 （3）小车轮压对起重臂下弦杆产生的局部弯矩12（4）风载荷作用下的内应力图13 （5）其他水平力 T 的作用14 2）内力组合164、截面选择和截面验算16 （1）单臂验算17 1）上弦17 2）下弦18 （2）腹杆验算18 （3）整体稳定性验算19 （4）局部稳定性的计算20 （5）起重臂重量的计算20 四、设计感想：20 五、参考文献20 3 一、课程设计目的及要求机械结构课程设计是学生在学习机械设计课程设计后进行的一次比较全面和系统的训练。 通过训练， 巩固和加强对所学机械结构知识的理解，提高学生进行机械结构设计、计算、绘图的能力。自升式塔式起重机（简称塔吊） ，是建筑工地上常用的施工机械之一。塔吊设计内容包括机构、结构、液压传动、安全装置等等。由于塔吊的结构用钢量越占整机重量的 2/3 左右，所以合理地设计塔用结构对于减轻整机重量、改善机械工作性能等具有重大意义。塔吊的结构设计包括以下部分：起重臂、平衡臂、塔幅、塔身、套架、底座、附着装置、工作平台及扶梯等。本课程设计仅对给定工作负载的自升式塔吊的“起重臂”（见图 1）进行结构设计。二、设计题目1）起重力矩（起重机为基本臂长时，最大幅度X 相应额定起重量）：900KN· m 2）起重量当幅度最大时（ Rmax），起重量为 1.8t ；当幅度 R=（Rmin～Rmax/2），起重量为 2～5t 。3）变幅图 1 起重机起重臂结构简图4 ①形式：水平臂架绳索牵引小车变幅；②速度：起重机升降变幅速度为0～30m/min 4）吊钩升降速度①起升速度： A 、 起重量为 >Rmax起重量的时候为 1.5 — 2m/min； B、 起重量为 Rmax时为 3— 50m/min。②空钩下降速度： A、 起重量为 >Rmax时为 0— 50m/min； B、 起重量为 Rmax时为 0— 100m/min。5）回转①半径： 50m；②速度： 0— 0.5r/min ；③起制...
