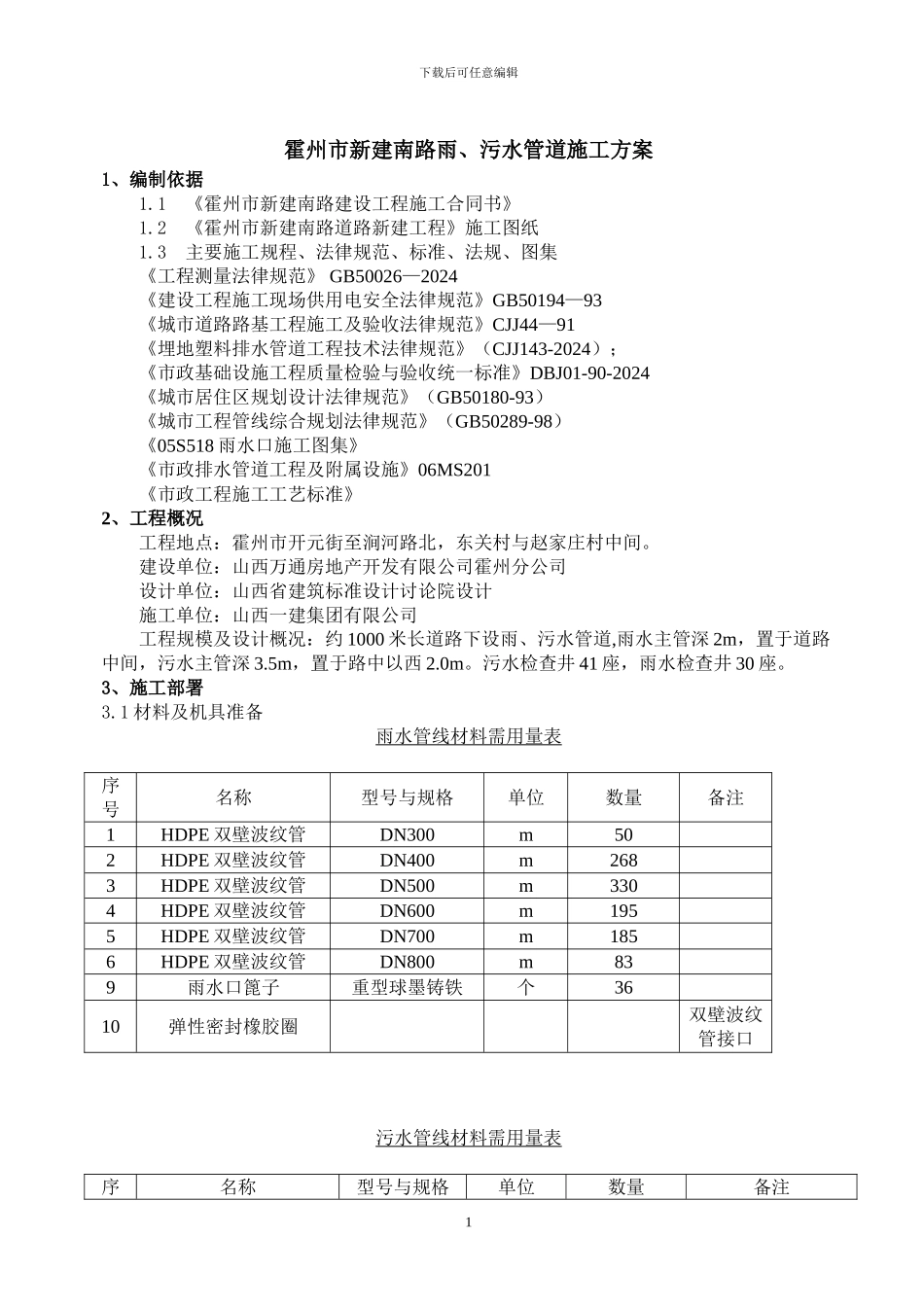

下载后可任意编辑霍州市新建南路雨、污水管道施工方案1、编制依据1.1 《霍州市新建南路建设工程施工合同书》1.2 《霍州市新建南路道路新建工程》施工图纸1.3 主要施工规程、法律规范、标准、法规、图集《工程测量法律规范》 GB50026—2024《建设工程施工现场供用电安全法律规范》GB50194—93 《城市道路路基工程施工及验收法律规范》CJJ44—91 《埋地塑料排水管道工程技术法律规范》（CJJ143-2024）；《市政基础设施工程质量检验与验收统一标准》DBJ01-90-2024《城市居住区规划设计法律规范》（GB50180-93）《城市工程管线综合规划法律规范》（GB50289-98）《05S518 雨水口施工图集》《市政排水管道工程及附属设施》06MS201《市政工程施工工艺标准》2、工程概况工程地点：霍州市开元街至涧河路北，东关村与赵家庄村中间。建设单位：山西万通房地产开发有限公司霍州分公司设计单位：山西省建筑标准设计讨论院设计施工单位：山西一建集团有限公司工程规模及设计概况：约 1000 米长道路下设雨、污水管道,雨水主管深 2m，置于道路中间，污水主管深 3.5m，置于路中以西 2.0m。污水检查井 41 座，雨水检查井 30 座。3、施工部署3.1 材料及机具准备雨水管线材料需用量表序号名称型号与规格单位数量备注1HDPE 双壁波纹管DN300m502HDPE 双壁波纹管DN400m2683HDPE 双壁波纹管DN500m3304HDPE 双壁波纹管DN600m1955HDPE 双壁波纹管DN700m1856HDPE 双壁波纹管DN800m839雨水口篦子重型球墨铸铁个3610弹性密封橡胶圈双壁波纹管接口污水管线材料需用量表序名称型号与规格单位数量备注1下载后可任意编辑号1HDPE 双壁波纹管DN300m11262雨水口篦子重型球墨铸铁个413弹性密封橡胶圈双壁波纹管管道接口施工机具序号名称型号与规格用途1钢 尺5、10、30、50米测量直线长度2水准仪测量标高3手锯切管沟槽4润滑剂管件承插5手动收紧器管件承插6棉纱绳管件承插7砂浆搅拌机3.2 根据本工程现状道路情况、周边施工情况及设计情况将本工程划分为 4 个施工段，Ⅰ 段：KO+000～KO+220；Ⅱ 段：KO+220～KO+420；Ⅲ 段：KO+420～KO+620；Ⅳ 段：KO+620～KO+830 主要施工顺序：Ⅳ段→Ⅲ段→Ⅱ段→Ⅰ段管网施工顺序：由深到浅的顺序施工，污水管网→雨水管网4、施工工艺4.1 工艺流程：垫层施工→管道安装→砌筑检查井→闭水试验4.2 施工方法4.2.1 垫层施工：管道安装前，污水检查井下做 150mm 厚 C15 混凝土垫层，Ø1200 雨水检查井下做 200mm...
