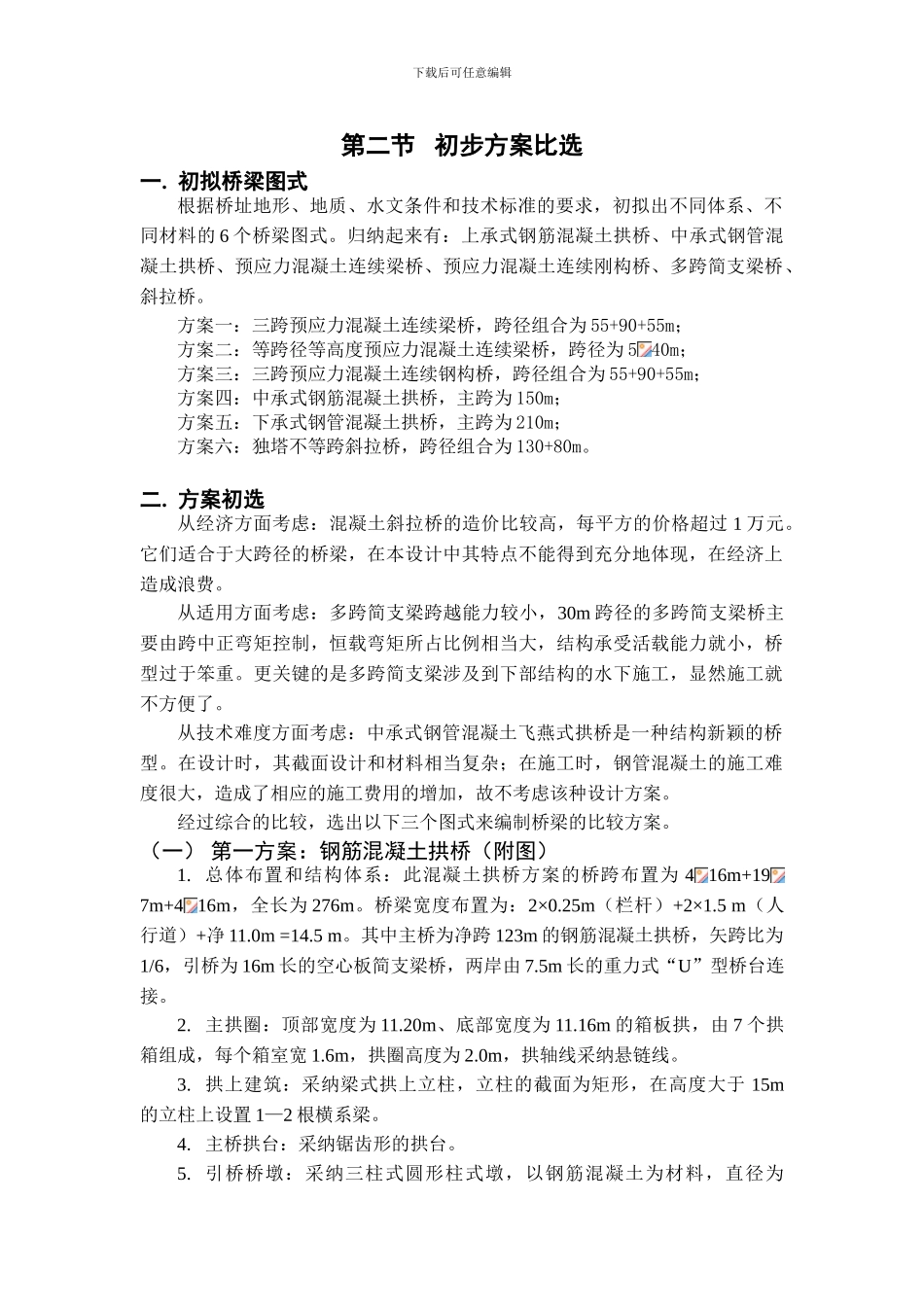

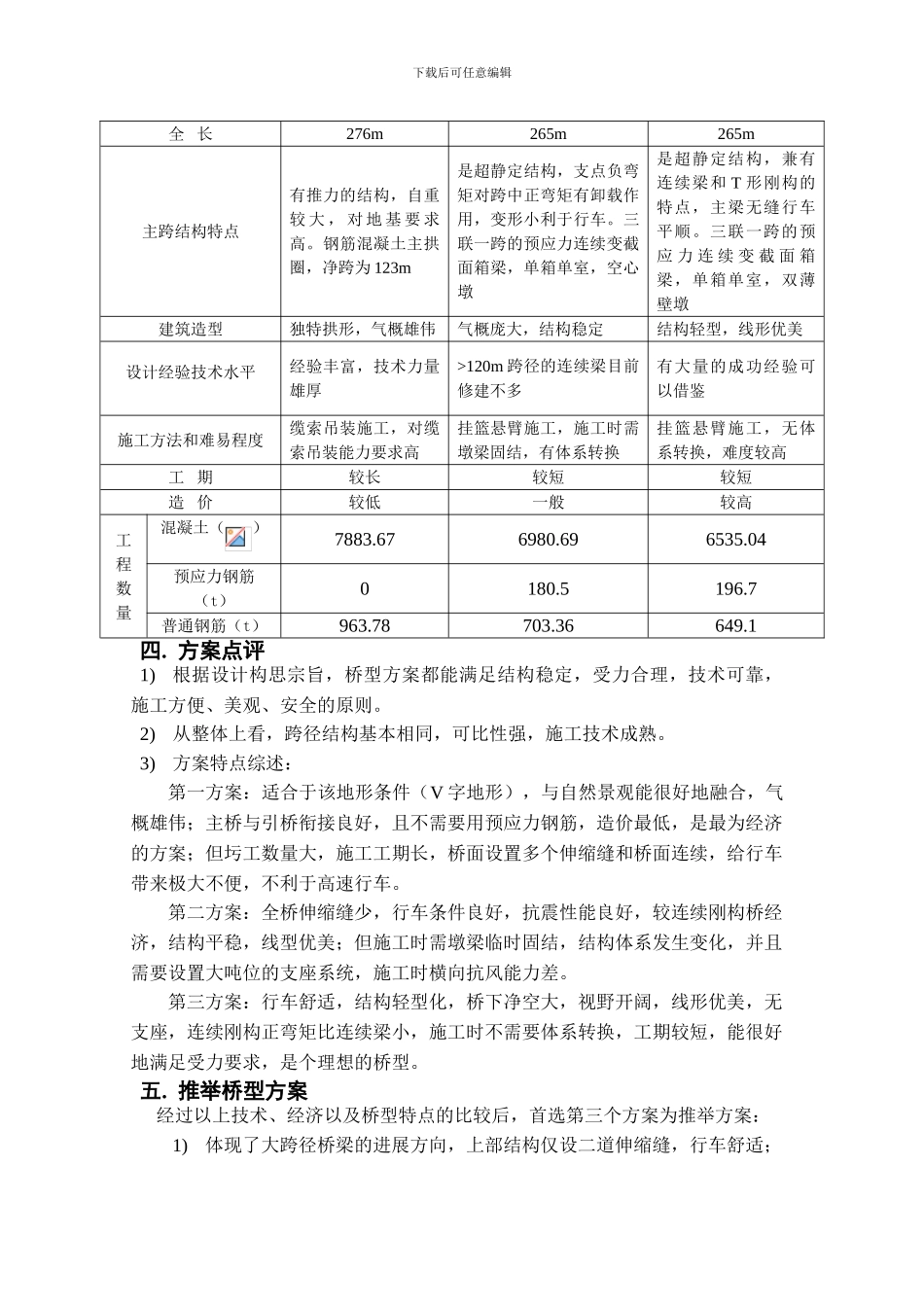

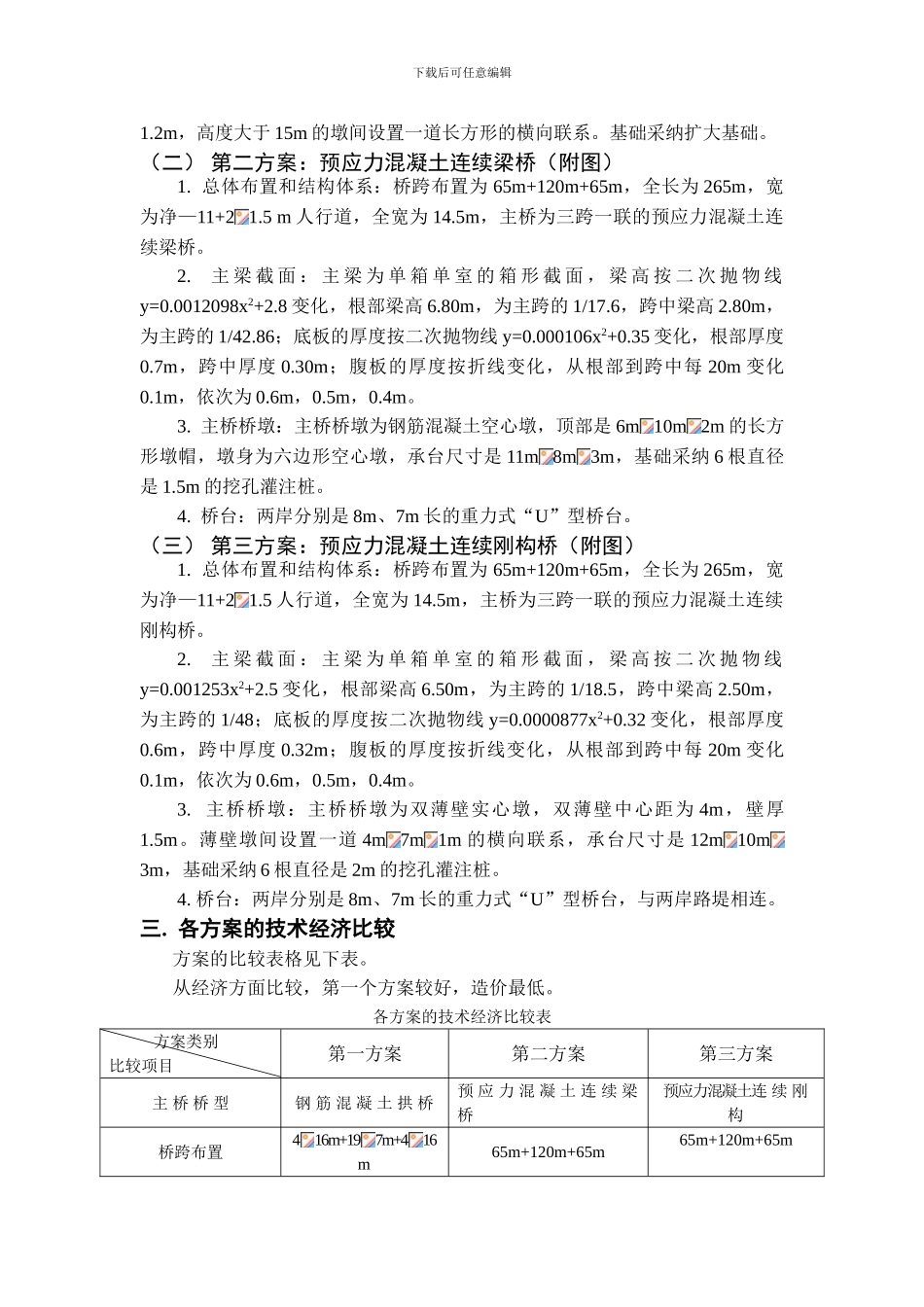

下载后可任意编辑第二节 初步方案比选一. 初拟桥梁图式根据桥址地形、地质、水文条件和技术标准的要求,初拟出不同体系、不同材料的 6 个桥梁图式。归纳起来有:上承式钢筋混凝土拱桥、中承式钢管混凝土拱桥、预应力混凝土连续梁桥、预应力混凝土连续刚构桥、多跨简支梁桥、斜拉桥。方案一:三跨预应力混凝土连续梁桥,跨径组合为 55+90+55m;方案二:等跨径等高度预应力混凝土连续梁桥,跨径为 5 40m;方案三:三跨预应力混凝土连续钢构桥,跨径组合为 55+90+55m;方案四:中承式钢筋混凝土拱桥,主跨为 150m;方案五:下承式钢管混凝土拱桥,主跨为 210m;方案六:独塔不等跨斜拉桥,跨径组合为 130+80m。二. 方案初选从经济方面考虑:混凝土斜拉桥的造价比较高,每平方的价格超过 1 万元。它们适合于大跨径的桥梁,在本设计中其特点不能得到充分地体现,在经济上造成浪费。从适用方面考虑:多跨简支梁跨越能力较小,30m 跨径的多跨简支梁桥主要由跨中正弯矩控制,恒载弯矩所占比例相当大,结构承受活载能力就小,桥型过于笨重。更关键的是多跨简支梁涉及到下部结构的水下施工,显然施工就不方便了。从技术难度方面考虑:中承式钢管混凝土飞燕式拱桥是一种结构新颖的桥型。在设计时,其截面设计和材料相当复杂;在施工时,钢管混凝土的施工难度很大,造成了相应的施工费用的增加,故不考虑该种设计方案。经过综合的比较,选出以下三个图式来编制桥梁的比较方案。(一) 第一方案:钢筋混凝土拱桥(附图)1. 总体布置和结构体系:此混凝土拱桥方案的桥跨布置为 4 16m+197m+4 16m,全长为 276m。桥梁宽度布置为:2×0.25m(栏杆)+2×1.5 m(人行道)+净 11.0m =14.5 m。其中主桥为净跨 123m 的钢筋混凝土拱桥,矢跨比为1/6,引桥为 16m 长的空心板简支梁桥,两岸由 7.5m 长的重力式“U”型桥台连接。2. 主拱圈:顶部宽度为 11.20m、底部宽度为 11.16m 的箱板拱,由 7 个拱箱组成,每个箱室宽 1.6m,拱圈高度为 2.0m,拱轴线采纳悬链线。3. 拱上建筑:采纳梁式拱上立柱,立柱的截面为矩形,在高度大于 15m的立柱上设置 1—2 根横系梁。4. 主桥拱台:采纳锯齿形的拱台。5. 引桥桥墩:采纳三柱式圆形柱式墩,以钢筋混凝土为材料,直径为下载后可任意编辑1.2m,高度大于 15m 的墩间设置一道长方形的横向联系。基础采纳扩大基础。(二) 第二方案:预应力混凝土连续梁桥(附图)1. 总体布置和结构体...
