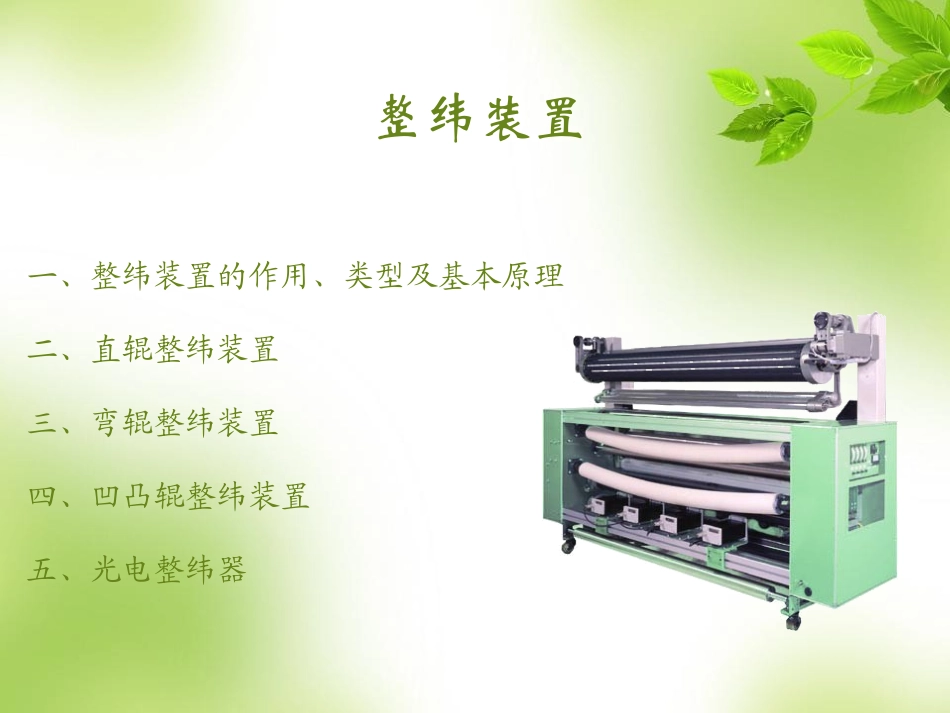

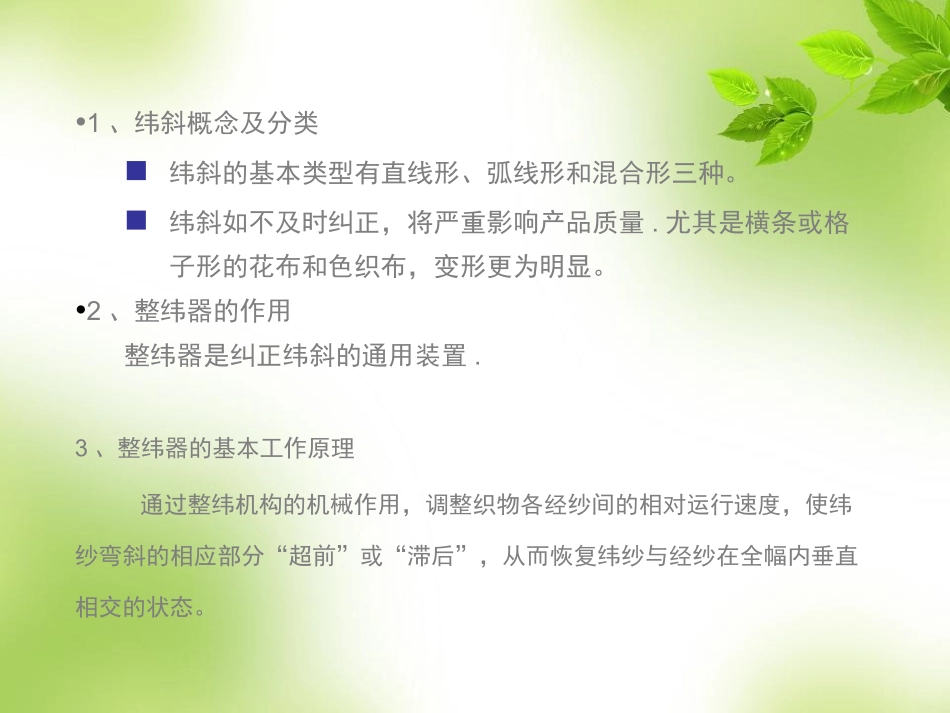

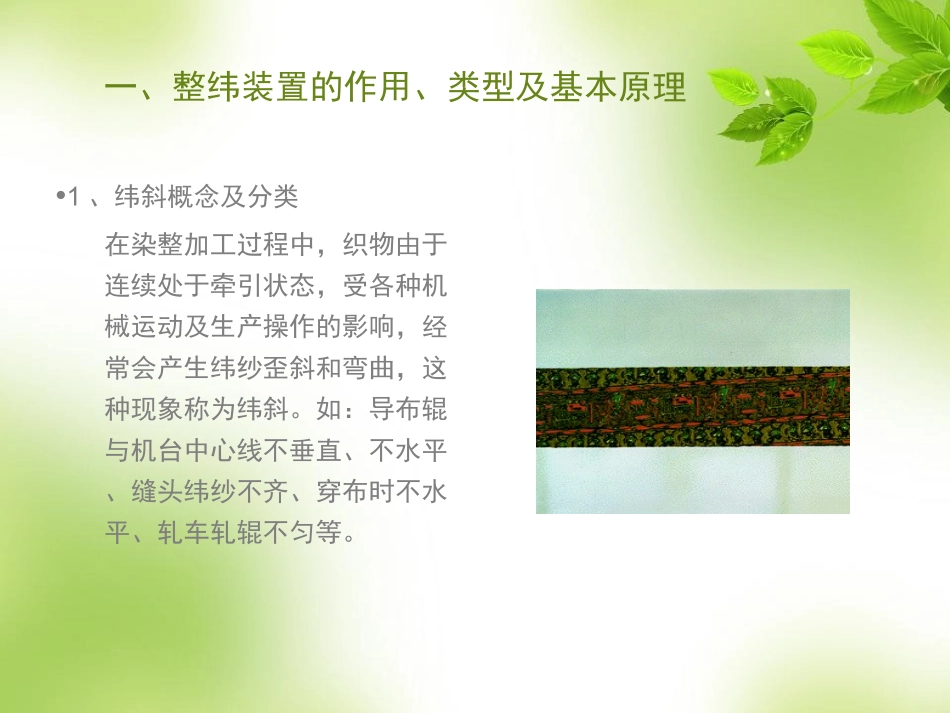

整纬装置一、整纬装置的作用、类型及基本原理二、直辊整纬装置三、弯辊整纬装置四、凹凸辊整纬装置五、光电整纬器一、整纬装置的作用、类型及基本原理•1、纬斜概念及分类在染整加工过程中,织物由于连续处于牵引状态,受各种机械运动及生产操作的影响,经常会产生纬纱歪斜和弯曲,这种现象称为纬斜。如:导布辊与机台中心线不垂直、不水平、缝头纬纱不齐、穿布时不水平、轧车轧辊不匀等。•1、纬斜概念及分类纬斜的基本类型有直线形、弧线形和混合形三种。纬斜如不及时纠正,将严重影响产品质量.尤其是横条或格子形的花布和色织布,变形更为明显。•2、整纬器的作用整纬器是纠正纬斜的通用装置.3、整纬器的基本工作原理通过整纬机构的机械作用,调整织物各经纱间的相对运行速度,使纬纱弯斜的相应部分“超前”或“滞后”,从而恢复纬纱与经纱在全幅内垂直相交的状态。•4、整纬器的分类整纬器直辊整纬器直辊整纬器弯辊整纬器弯辊整纬器凹凸辊整纬器凹凸辊整纬器光电整纬器光电整纬器二、直辊整纬装置•1、单辊直辊整纬器(1)结构–由3只被动导布辊和1套丝杠螺母构成的升降装置组成。–前后两辊的轴承固定在机架上。–中辊由于两端的轴承是双列向心球面球轴承,轴承座与丝杠螺母连接,当借助手轮使丝杠转动时,该辊轴线可以发生上下偏移。手轮(2)工作原理•当整纬辊水平放置时,即与织物纬向平行,织物在全幅内的经向张力是均匀的,各经纱运行的速度也是一致的;•当整纬辊出现歪斜,如左端高于右端时,织物的经向张力就产生了从左至右的递减,如图,织物与辊面的摩擦阻力也发生同样递减。•于是,织物经纱的运行速度从左至右的递增,即整纬辊右端的经纱速度大,左端的速度小,与经纱相交的纬纱也就出现左端慢、右端快的现象。这样,右后直线型纬斜就得到了纠正。3)安装、使用及保养安装时应注意整纬器各辊之间与其他单元机械垂直方向和水平方向的平行,与织物接触部分应保证平直、光洁无毛刺。轴承要注意润滑,使之转动灵活;使用时应保持各转动部分的润滑,发现尘埃及纤维堆积应及时清除。二、直辊整纬装置2、四辊直辊整纬器(1)结构如图,由四根整纬辊和调节机构组成。各整纬辊分别依靠双列向心球面轴承与两组连杆相连。(2)工作原理•织物正常运行,各整纬辊互相平行,织物左右边部在固定的被动导布辊A和B之间的穿行长度是相等的,如图a。•织物在全幅内的经向张力是一致的。•各经纱速度相等,亦即运行中的经纱各段无相对的“超前”或“滞后”。•当发现纬纱向左后歪斜时,旋动手轮,带动丝杆转动,使连杆DD绕O点按B点方向回转一定角度。•4根整纬辊左右两端按图b所示方向的变化而不再平行。•织物在辊A和B之间的穿行长度是左边缩短,右边伸长。•运行织物在全幅内的经向张力出现从织物中心线向左递减,从而各经纱的线速度也就产生向左递增、向右递减的变化。•这样,左后直线形纬斜,在运行中逐渐恢复到正常位置。•图c为对右后直线形纬斜整纬的情况。由于整纬辊数量的增加,并在调整时整纬辊两端同时作相反方向运动,大大增加了织物两边经纱张力的差距,所以四辊整纬的效果比单辊的好。三、弯辊整纬装置1、结构由2只弯辊和调节机构组成。可矫正弧线型纬斜。如右图所示2、工作原理图a中,两只弯辊中部至两端的各段辊面的间距相等,不产生整纬作用。整纬时,旋动手轮经蜗轮副转动弯辊的芯轴,并通过齿轮3和4,使变辊的芯轴作同一角度的反向回转,以调节两弯辊的间距,达到整纬目的。图b中,两只弯辊的间距是中部大于两端,织物全幅内的经向张力是中间最小,并向两边逐渐增大,致使经纱的运行速度从中部向两端逐步递减,从而进行后弧形纬斜整纬。图c中,两只弯辊的间距变为端部大于中部,织物全幅内的经向张力是两边最小,并向中部逐渐增大,致使经纱的运行速度从两端向中部逐步递减,从而进行前弧形纬斜整纬。3、安装、使用注意事项恰当安排前后导布辊的工作位置;合理限制两弯辊的调节角度;保证织物始终在两弯辊的扩展面上与辊面接触。四、凹凸辊整纬装置1、结构结构与紧布器类似;有被动弧形凹辊和凸辊各1只。2、工作原理无纬斜时,不与织物接触...
