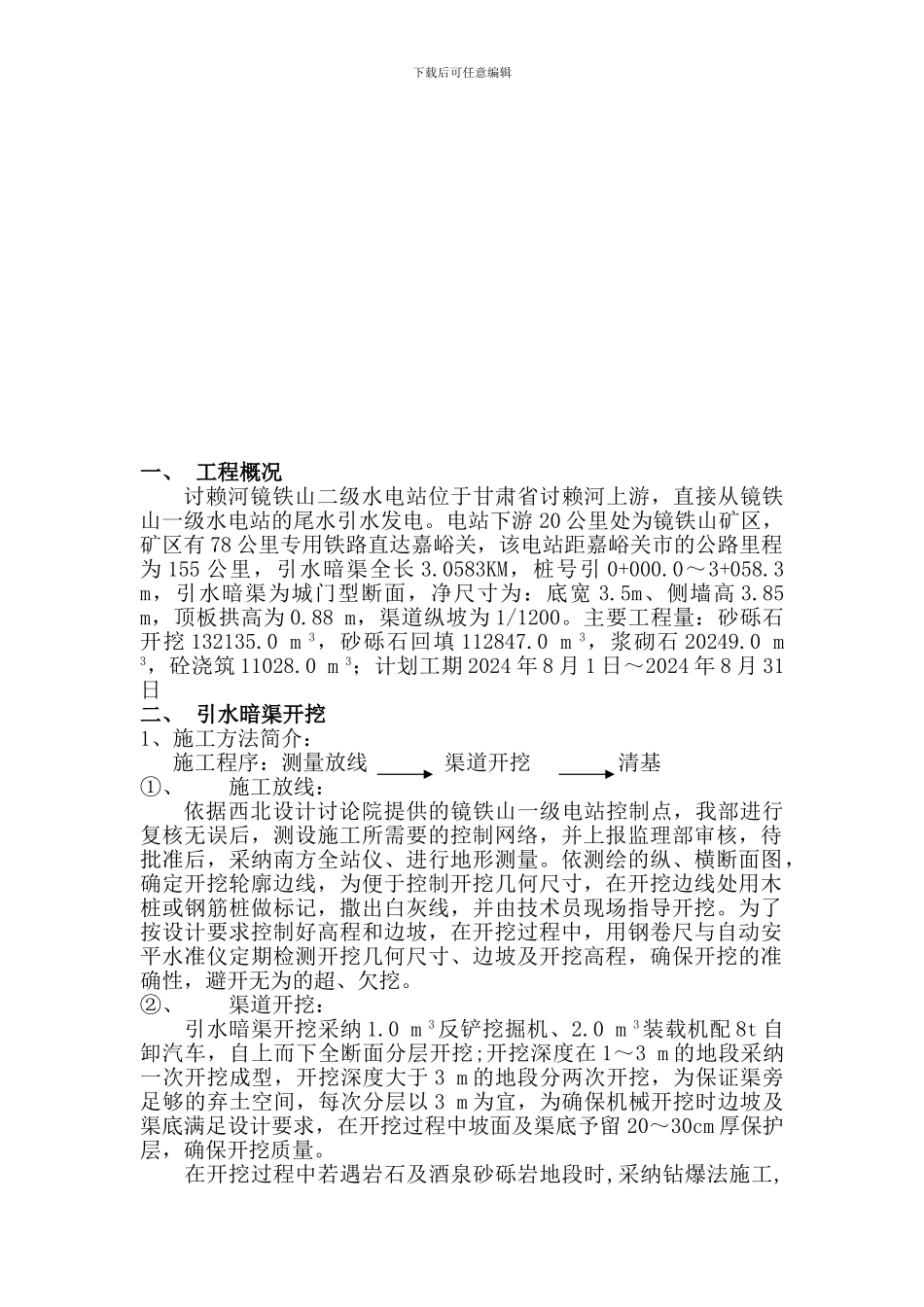

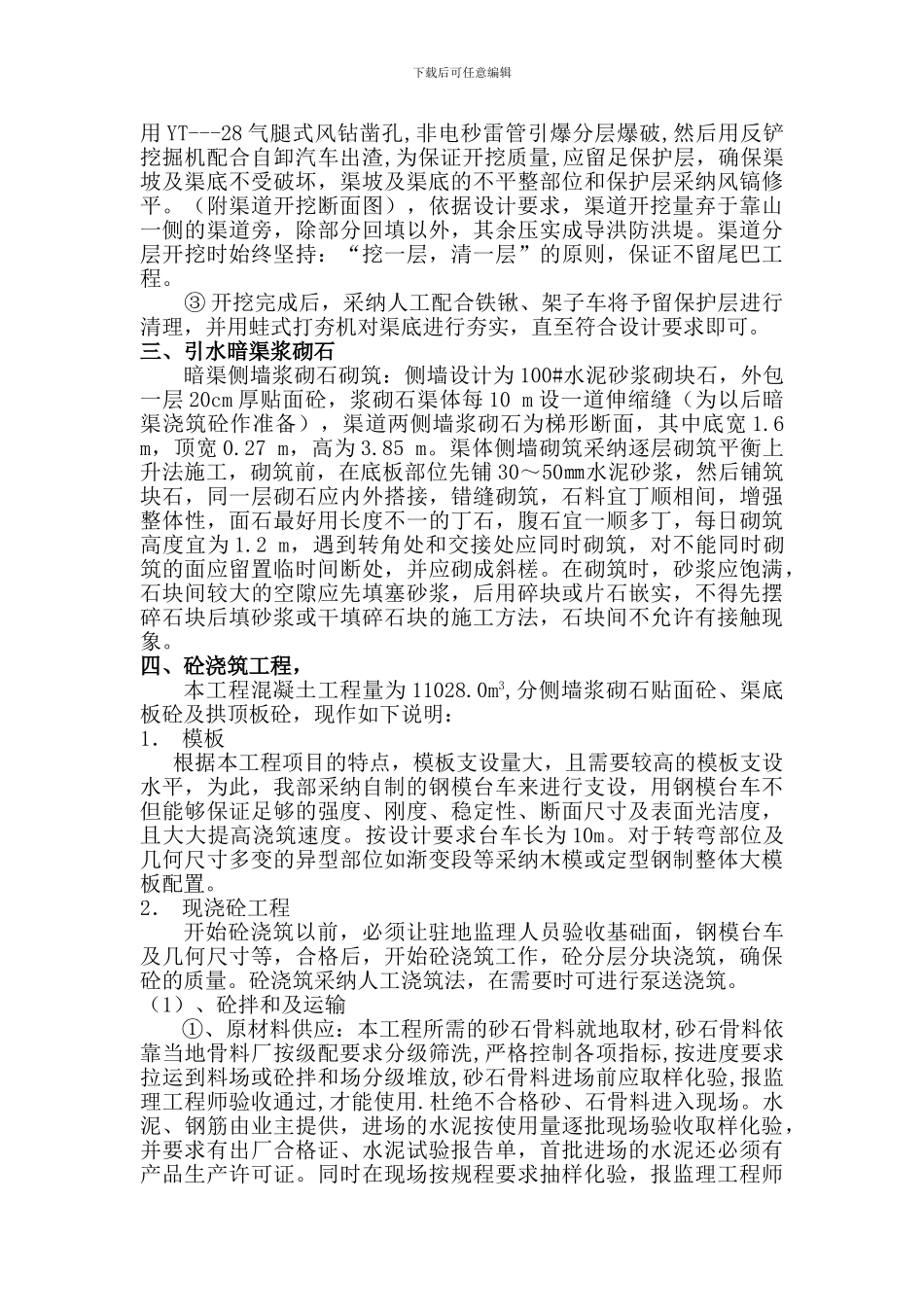

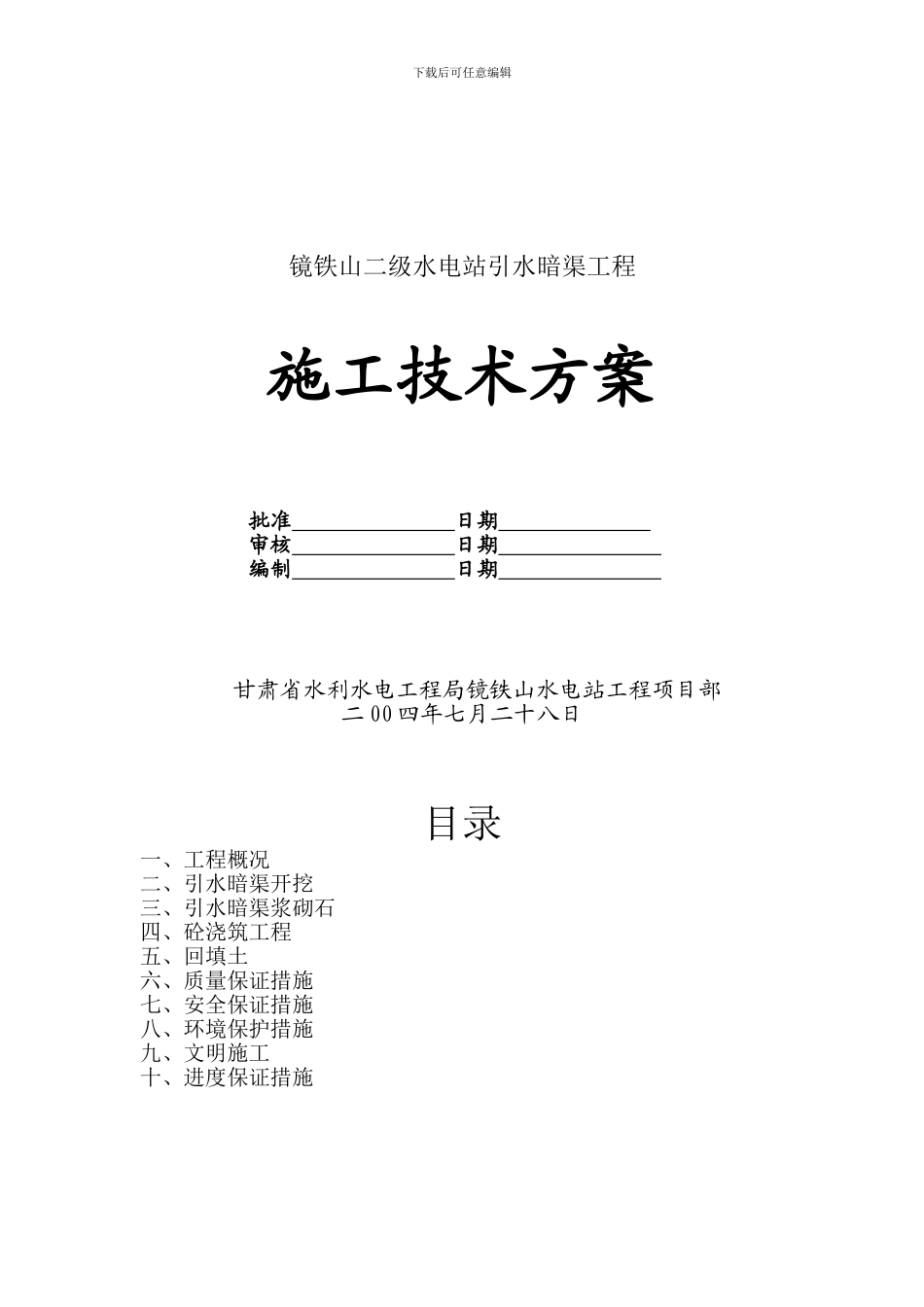

下载后可任意编辑镜铁山二级水电站引水暗渠工程施工技术方案 批准 日期 审核 日期 编制 日期 甘肃省水利水电工程局镜铁山水电站工程项目部二 00 四年七月二十八日目录一、工程概况二、引水暗渠开挖三、引水暗渠浆砌石四、砼浇筑工程五、回填土六、质量保证措施七、安全保证措施八、环境保护措施九、文明施工十、进度保证措施下载后可任意编辑一、 工程概况讨赖河镜铁山二级水电站位于甘肃省讨赖河上游，直接从镜铁山一级水电站的尾水引水发电。电站下游 20 公里处为镜铁山矿区，矿区有 78 公里专用铁路直达嘉峪关，该电站距嘉峪关市的公路里程为 155 公里，引水暗渠全长 3.0583KM，桩号引 0+000.0～3+058.3 m，引水暗渠为城门型断面，净尺寸为：底宽 3.5m、侧墙高 3.85 m，顶板拱高为 0.88 m，渠道纵坡为 1/1200。主要工程量：砂砾石开挖 132135.0 m 3，砂砾石回填 112847.0 m 3，浆砌石 20249.0 m 3，砼浇筑 11028.0 m 3；计划工期 2024 年 8 月 1 日～2024 年 8 月 31日二、 引水暗渠开挖1、施工方法简介： 施工程序：测量放线 渠道开挖 清基①、施工放线：依据西北设计讨论院提供的镜铁山一级电站控制点，我部进行复核无误后，测设施工所需要的控制网络，并上报监理部审核，待批准后，采纳南方全站仪、进行地形测量。依测绘的纵、横断面图，确定开挖轮廓边线，为便于控制开挖几何尺寸，在开挖边线处用木桩或钢筋桩做标记，撒出白灰线，并由技术员现场指导开挖。为了按设计要求控制好高程和边坡，在开挖过程中，用钢卷尺与自动安平水准仪定期检测开挖几何尺寸、边坡及开挖高程，确保开挖的准确性，避开无为的超、欠挖。②、渠道开挖：引水暗渠开挖采纳 1.0 m 3反铲挖掘机、2.0 m 3装载机配 8t 自卸汽车，自上而下全断面分层开挖;开挖深度在 1～3 m 的地段采纳一次开挖成型，开挖深度大于 3 m 的地段分两次开挖，为保证渠旁足够的弃土空间，每次分层以 3 m 为宜，为确保机械开挖时边坡及渠底满足设计要求，在开挖过程中坡面及渠底予留 20～30cm 厚保护层，确保开挖质量。在开挖过程中若遇岩石及酒泉砂砾岩地段时,采纳钻爆法施工,下载后可任意编辑用 YT---28 气腿式风钻凿孔,非电秒雷管引爆分层爆破,然后用反铲挖掘机配合自卸汽车出渣,为保证开挖质量,应留足保护层，确保渠坡及渠底不受破坏，渠坡及渠底的不平整部位和保护层采纳风镐修平。（附渠道开挖断面图），依据设计...
