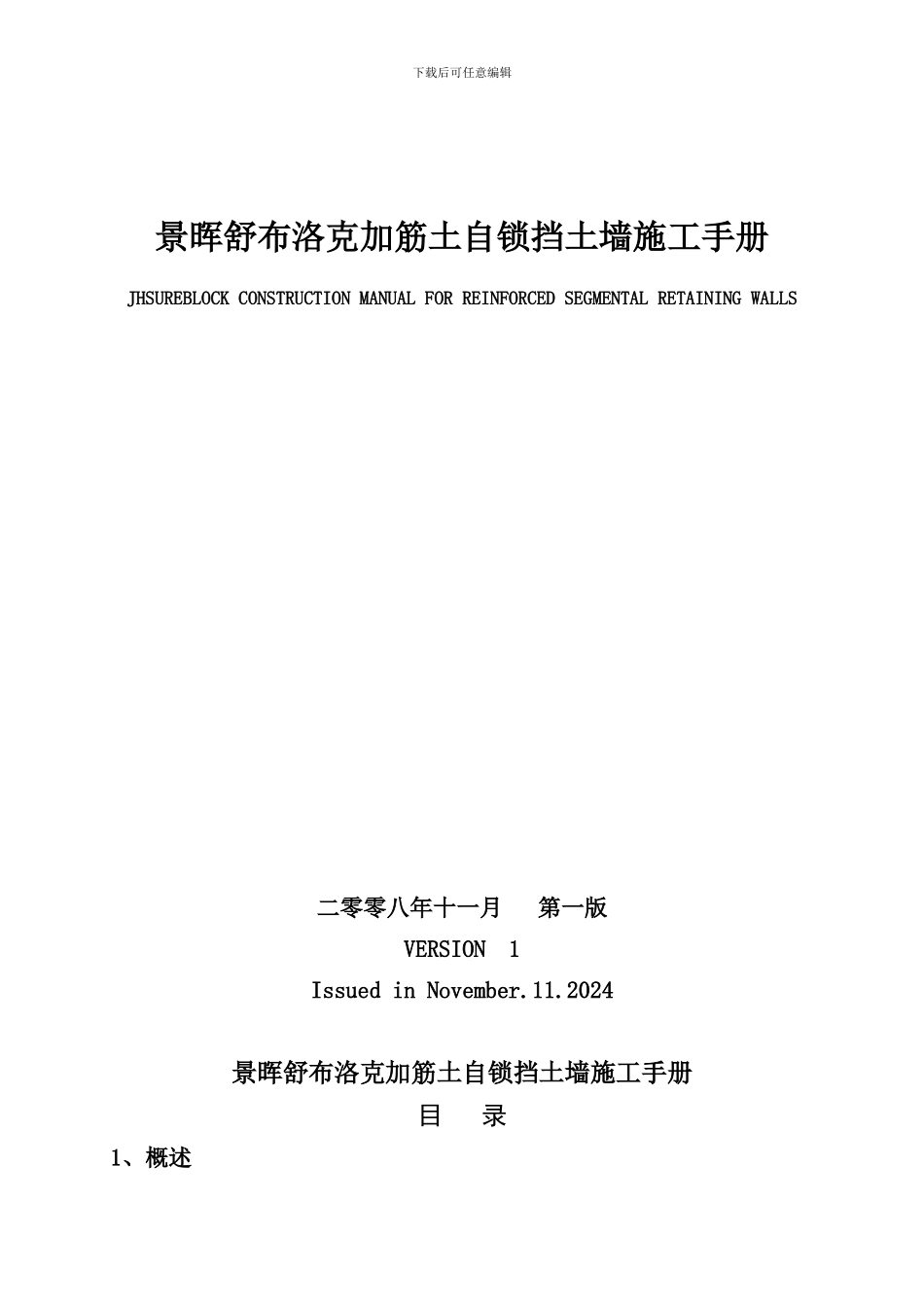

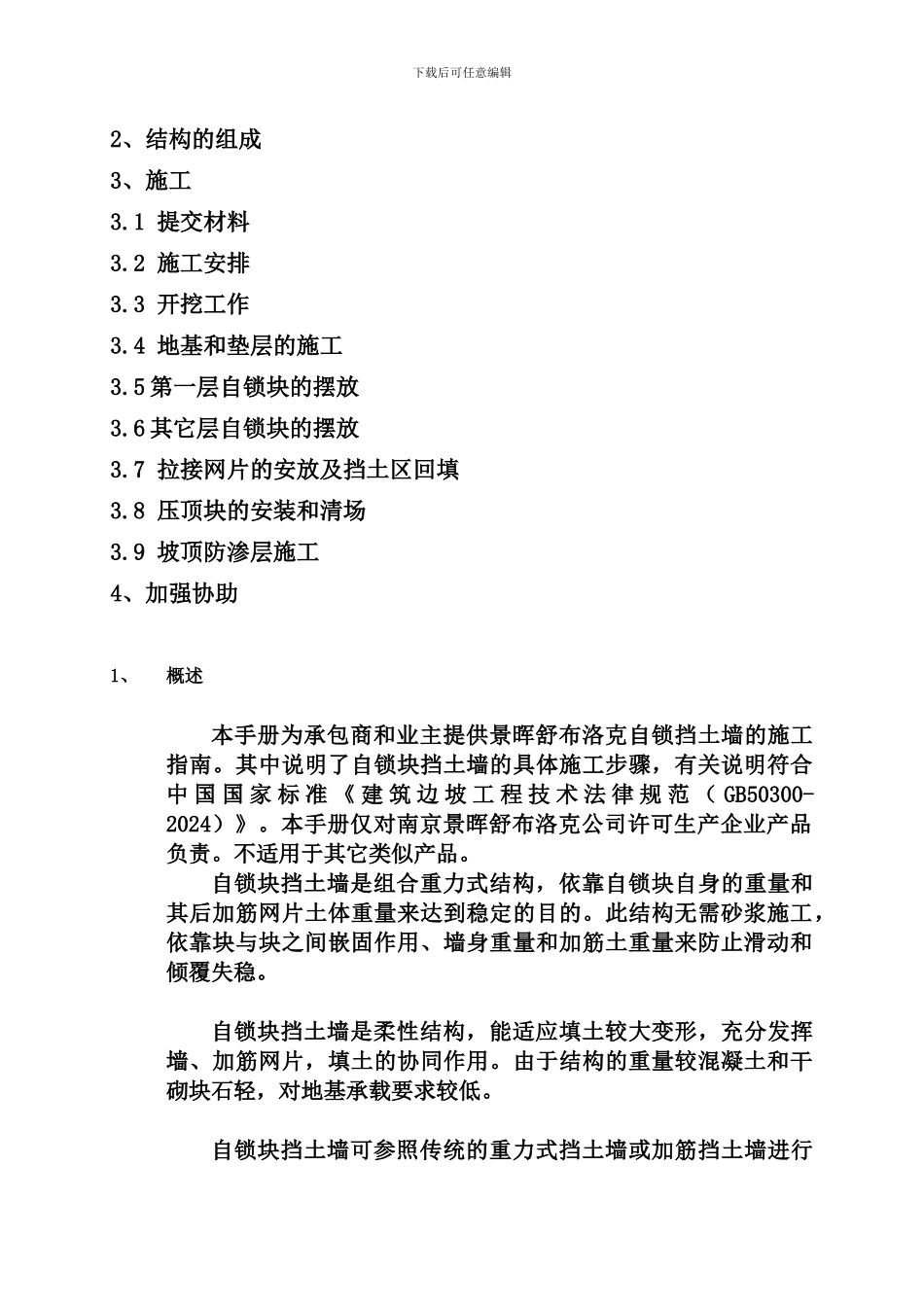

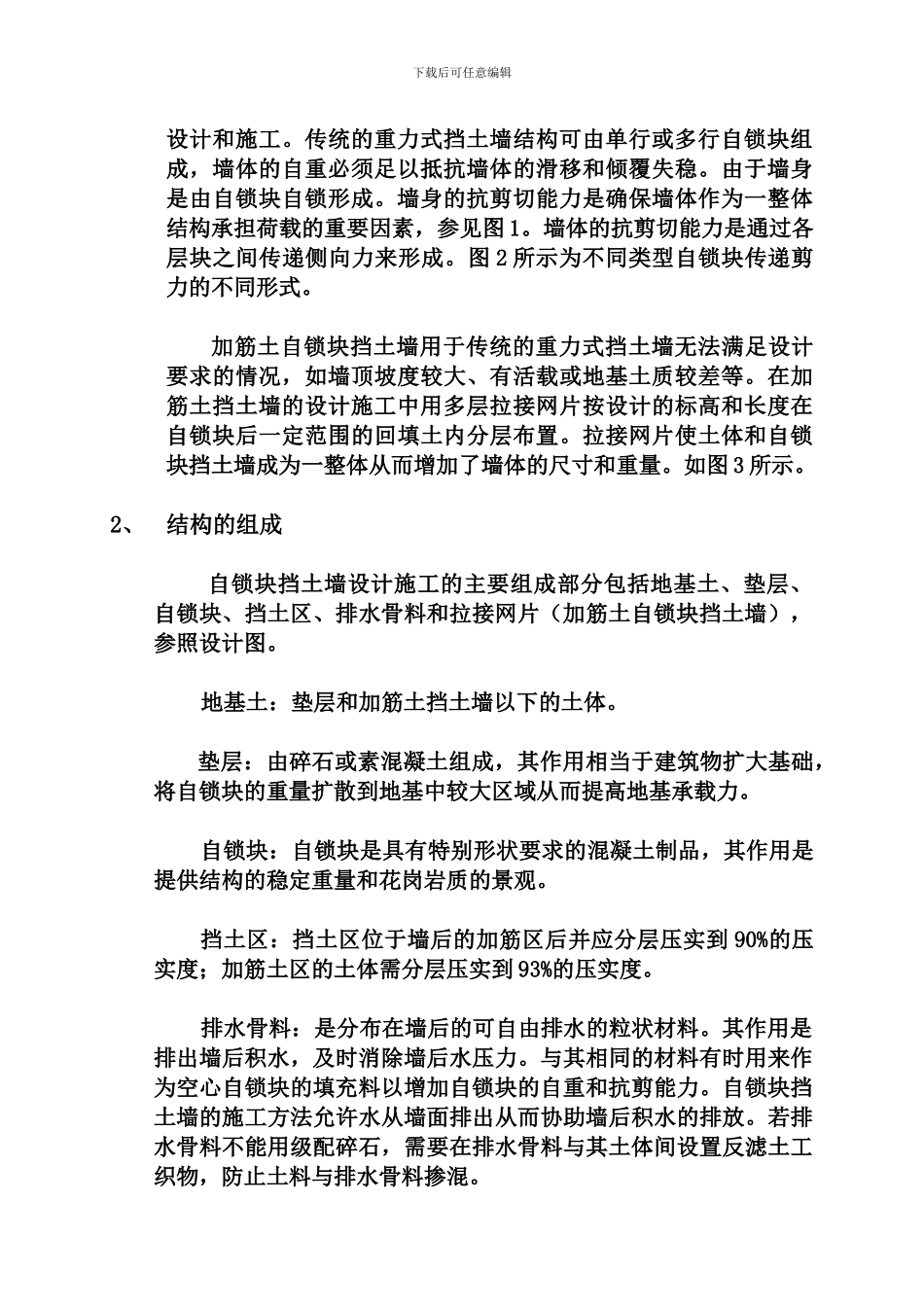

下载后可任意编辑景晖舒布洛克加筋土自锁挡土墙施工手册JHSUREBLOCK CONSTRUCTION MANUAL FOR REINFORCED SEGMENTAL RETAINING WALLS二零零八年十一月 第一版VERSION 1Issued in November.11.2024景晖舒布洛克加筋土自锁挡土墙施工手册目 录1、概述下载后可任意编辑2、结构的组成3、施工3.1 提交材料3.2 施工安排3.3 开挖工作3.4 地基和垫层的施工3.5 第一层自锁块的摆放3.6 其它层自锁块的摆放3.7 拉接网片的安放及挡土区回填3.8 压顶块的安装和清场3.9 坡顶防渗层施工4、加强协助1、概述本手册为承包商和业主提供景晖舒布洛克自锁挡土墙的施工指南。其中说明了自锁块挡土墙的具体施工步骤，有关说明符合中 国 国 家 标 准 《 建 筑 边 坡 工 程 技 术 法 律 规 范 （ GB50300-2024）》。本手册仅对南京景晖舒布洛克公司许可生产企业产品负责。不适用于其它类似产品。自锁块挡土墙是组合重力式结构，依靠自锁块自身的重量和其后加筋网片土体重量来达到稳定的目的。此结构无需砂浆施工，依靠块与块之间嵌固作用、墙身重量和加筋土重量来防止滑动和倾覆失稳。自锁块挡土墙是柔性结构，能适应填土较大变形，充分发挥墙、加筋网片，填土的协同作用。由于结构的重量较混凝土和干砌块石轻，对地基承载要求较低。自锁块挡土墙可参照传统的重力式挡土墙或加筋挡土墙进行下载后可任意编辑设计和施工。传统的重力式挡土墙结构可由单行或多行自锁块组成，墙体的自重必须足以抵抗墙体的滑移和倾覆失稳。由于墙身是由自锁块自锁形成。墙身的抗剪切能力是确保墙体作为一整体结构承担荷载的重要因素，参见图 1。墙体的抗剪切能力是通过各层块之间传递侧向力来形成。图 2 所示为不同类型自锁块传递剪力的不同形式。加筋土自锁块挡土墙用于传统的重力式挡土墙无法满足设计要求的情况，如墙顶坡度较大、有活载或地基土质较差等。在加筋土挡土墙的设计施工中用多层拉接网片按设计的标高和长度在自锁块后一定范围的回填土内分层布置。拉接网片使土体和自锁块挡土墙成为一整体从而增加了墙体的尺寸和重量。如图 3 所示。2、结构的组成自锁块挡土墙设计施工的主要组成部分包括地基土、垫层、自锁块、挡土区、排水骨料和拉接网片（加筋土自锁块挡土墙），参照设计图。地基土：垫层和加筋土挡土墙以下的土体。垫层：由碎石或素混凝土组成，其作用相当于建筑物扩大基础，将自锁块的重量扩散到地基中较大区域从而提高地基承载...
