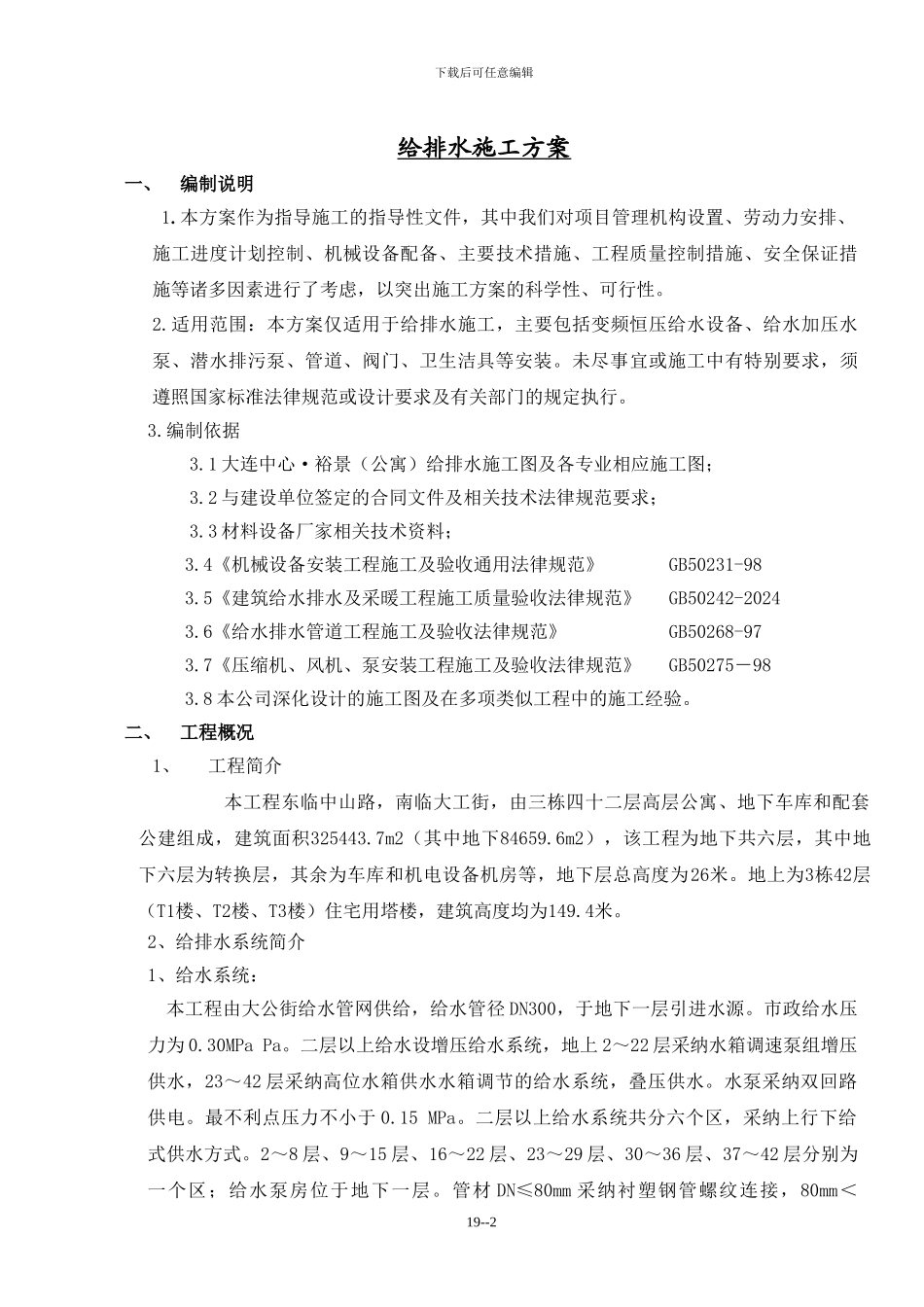

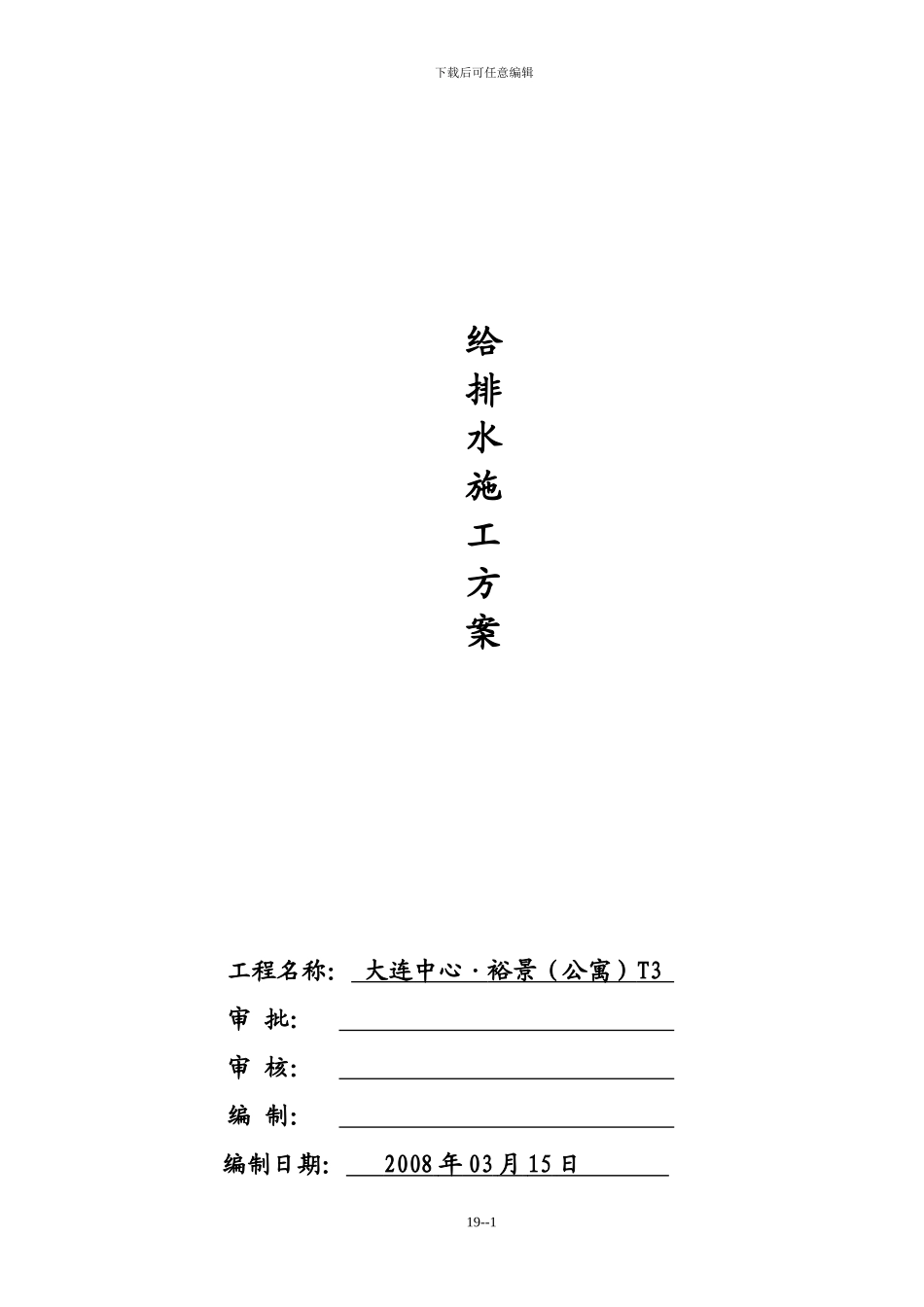

下载后可任意编辑 给排水施工方案工程名称： 大连中心 · 裕景（公寓） T3 审 批： 审 核： 编 制： 编制日期： 2008 年 03 月 15 日 19--1下载后可任意编辑给排水施工方案一、编制说明1.本方案作为指导施工的指导性文件，其中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备配备、主要技术措施、工程质量控制措施、安全保证措施等诸多因素进行了考虑，以突出施工方案的科学性、可行性。 2.适用范围：本方案仅适用于给排水施工，主要包括变频恒压给水设备、给水加压水泵、潜水排污泵、管道、阀门、卫生洁具等安装。未尽事宜或施工中有特别要求，须遵照国家标准法律规范或设计要求及有关部门的规定执行。3.编制依据3.1 大连中心·裕景（公寓）给排水施工图及各专业相应施工图；3.2 与建设单位签定的合同文件及相关技术法律规范要求；3.3 材料设备厂家相关技术资料；3.4《机械设备安装工程施工及验收通用法律规范》 GB50231-983.5《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242-20243.6《给水排水管道工程施工及验收法律规范》 GB50268-973.7《压缩机、风机、泵安装工程施工及验收法律规范》 GB50275－983.8 本公司深化设计的施工图及在多项类似工程中的施工经验。二、工程概况1、工程简介 本工程东临中山路，南临大工街，由三栋四十二层高层公寓、地下车库和配套公建组成，建筑面积325443.7m2（其中地下84659.6m2），该工程为地下共六层，其中地下六层为转换层，其余为车库和机电设备机房等，地下层总高度为26米。地上为3栋42层（T1楼、T2楼、T3楼）住宅用塔楼，建筑高度均为149.4米。2、给排水系统简介1、给水系统：本工程由大公街给水管网供给，给水管径 DN300，于地下一层引进水源。市政给水压力为 0.30MPa Pa。二层以上给水设增压给水系统，地上 2～22 层采纳水箱调速泵组增压供水，23～42 层采纳高位水箱供水水箱调节的给水系统，叠压供水。水泵采纳双回路供电。最不利点压力不小于 0.15 MPa。二层以上给水系统共分六个区，采纳上行下给式供水方式。2～8 层、9～15 层、16～22 层、23～29 层、30～36 层、37～42 层分别为一个区；给水泵房位于地下一层。管材 DN≤80mm 采纳衬塑钢管螺纹连接，80mm＜19--2下载后可任意编辑DN≤200mm 采纳衬塑钢管沟槽连接2、热水系统：公寓生活热水采纳集中供应方式.在两个设备层设汽水换热器。总耗热量 4800KW/h。热水的供回水温度...
