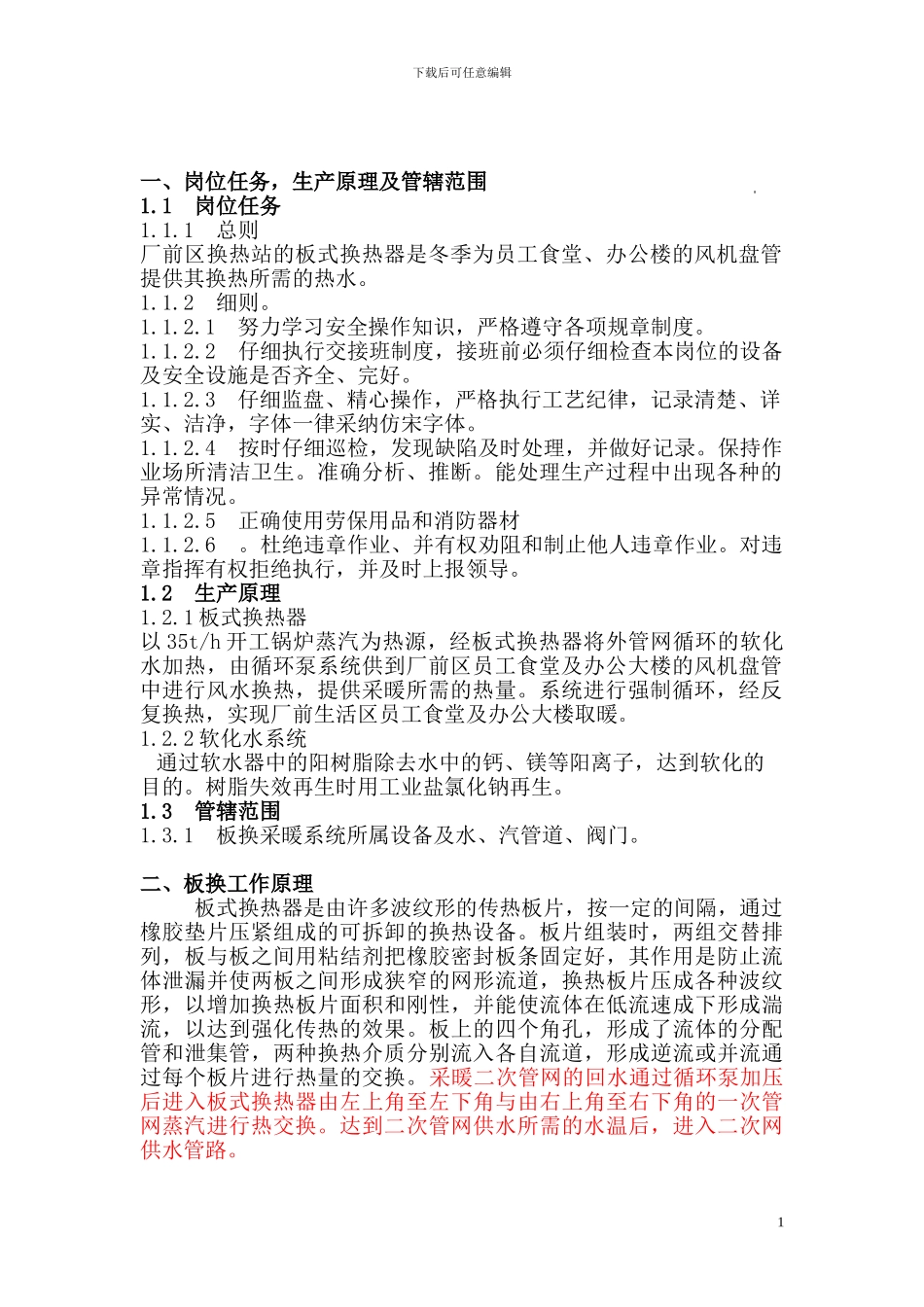

下载后可任意编辑一、岗位任务，生产原理及管辖范围1.1 岗位任务1.1.1 总则厂前区换热站的板式换热器是冬季为员工食堂、办公楼的风机盘管提供其换热所需的热水。1.1.2 细则。1.1.2.1 努力学习安全操作知识，严格遵守各项规章制度。1.1.2.2 仔细执行交接班制度，接班前必须仔细检查本岗位的设备及安全设施是否齐全、完好。1.1.2.3 仔细监盘、精心操作，严格执行工艺纪律，记录清楚、详实、洁净，字体一律采纳仿宋字体。1.1.2.4 按时仔细巡检，发现缺陷及时处理，并做好记录。保持作业场所清洁卫生。准确分析、推断。能处理生产过程中出现各种的异常情况。1.1.2.5 正确使用劳保用品和消防器材1.1.2.6 。杜绝违章作业、并有权劝阻和制止他人违章作业。对违章指挥有权拒绝执行，并及时上报领导。1.2 生产原理1.2.1 板式换热器以 35t/h 开工锅炉蒸汽为热源，经板式换热器将外管网循环的软化水加热，由循环泵系统供到厂前区员工食堂及办公大楼的风机盘管中进行风水换热，提供采暖所需的热量。系统进行强制循环，经反复换热，实现厂前生活区员工食堂及办公大楼取暖。1.2.2 软化水系统通过软水器中的阳树脂除去水中的钙、镁等阳离子，达到软化的目的。树脂失效再生时用工业盐氯化钠再生。1.3 管辖范围1.3.1 板换采暖系统所属设备及水、汽管道、阀门。二、板换工作原理板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。采暖二次管网的回水通过循环泵加压后进入板式换热器由左上角至左下角与由右上角至右下角的一次管网蒸汽进行热交换。达到二次管网供水所需的水温后，进入二次网供水管路。1下载后可任意编辑三、工艺流程简述系统运行前的初次充水和运行中的补水均来自系统外。外来补水通过软水器将水软化以后进入软水箱，通过补水泵将软化水加压进入循环管网，然后通过循环水泵升压进入板式换热器进行加热。加热后的循环水被分水器分成两部分，一部分到食堂的风机盘管换热，一部分到办公大楼的风机盘管换热，换热后的采暖回水汇聚...
