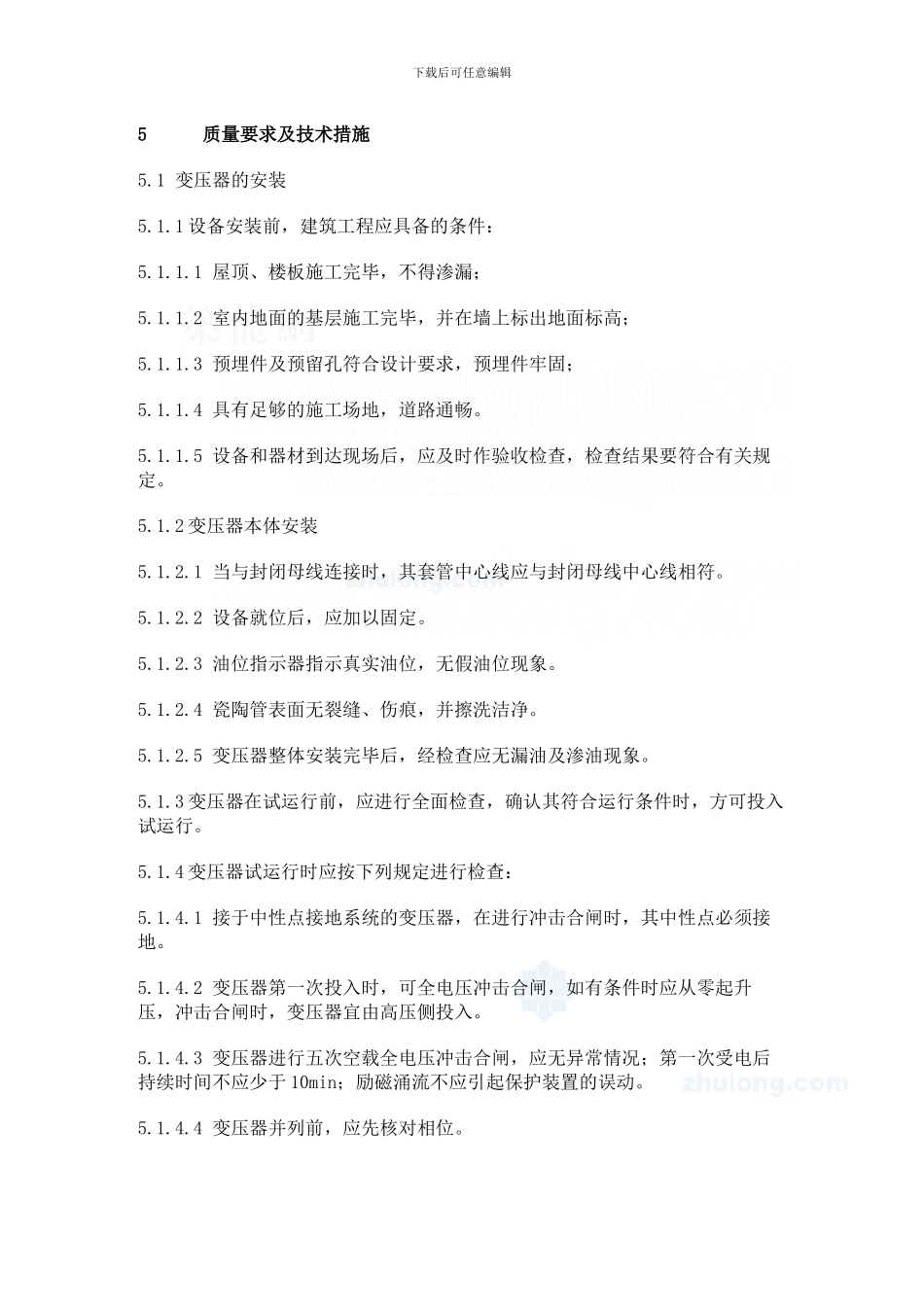

下载后可任意编辑某工程电气安装施工方案 1 编制说明1.1 适用范围：本方案仅适用于电气安装施工，主要包括高低压盘柜、直流装置、电容补偿装置、模拟屏、保护屏、 变频柜、电缆线路、接地等电气装置的安装，是作业指导性文件。未尽事宜或施工中有特别要求，须遵照国家标准法律规范或设计要求及有关部门的规定执行。1.2 编制依据1.2.1 设计图纸和相关设备厂家技术资料1.2.2《电气装置安装工程电力变压器、油浸电抗器，互感器施工及验收法律规范》GBJ148-901.2.3《电气装置安装工程母线装置施工及验收法律规范》GBJ50149-901.2.4《电气装置安装工程电缆线路施工及验收法律规范》GB50168-921.2.5《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》GB50171-921.2.6《电气装置安装工程高压电器施工及验收法律规范》GB50147-901.2.7《电气装置安装工程电力变流设备施工及验收法律规范》GB50255-961.2.8《电气装置安装工程接地施工及验收法律规范》GB50169-921.2.9《电气装置安装工程电气设备交接试验标准》GBJ50150-911.2.10《电气装置安装工程蓄电池施工及验收法律规范》GB50172-921.2.11《建筑电气工程施工质量验收法律规范》GB50303-20241.2.12《施工现场临时用电安全技术法律规范》JGJ46-881.2.13 本公司在多项类似工程中的施工经验。2 工程概况2.1 工程主装置变电所是由设计、国内配套的工程项目。2.1.1 主装置变电所变电所内设 10KV/0.4KV 高低压开关室、电容器室、变压器室、变频器室、电缆室和控制室等。2.1.2 大部分负荷为二类负荷，对装置区较重要的负荷配备一台柴油发下载后可任意编辑下载后可任意编辑5 质量要求及技术措施5.1 变压器的安装5.1.1 设备安装前，建筑工程应具备的条件：5.1.1.1 屋顶、楼板施工完毕，不得渗漏；5.1.1.2 室内地面的基层施工完毕，并在墙上标出地面标高；5.1.1.3 预埋件及预留孔符合设计要求，预埋件牢固；5.1.1.4 具有足够的施工场地，道路通畅。5.1.1.5 设备和器材到达现场后，应及时作验收检查，检查结果要符合有关规定。5.1.2 变压器本体安装5.1.2.1 当与封闭母线连接时，其套管中心线应与封闭母线中心线相符。5.1.2.2 设备就位后，应加以固定。5.1.2.3 油位指示器指示真实油位，无假油位现象。5.1.2.4 瓷陶管表面无裂缝、伤痕，并擦洗洁净。5.1.2.5 变压器整体安装完毕后，经检查应无漏油及渗油现象。5.1.3 变压器在试运行前，应进行全面检查，确认其符合运行条件时，...
