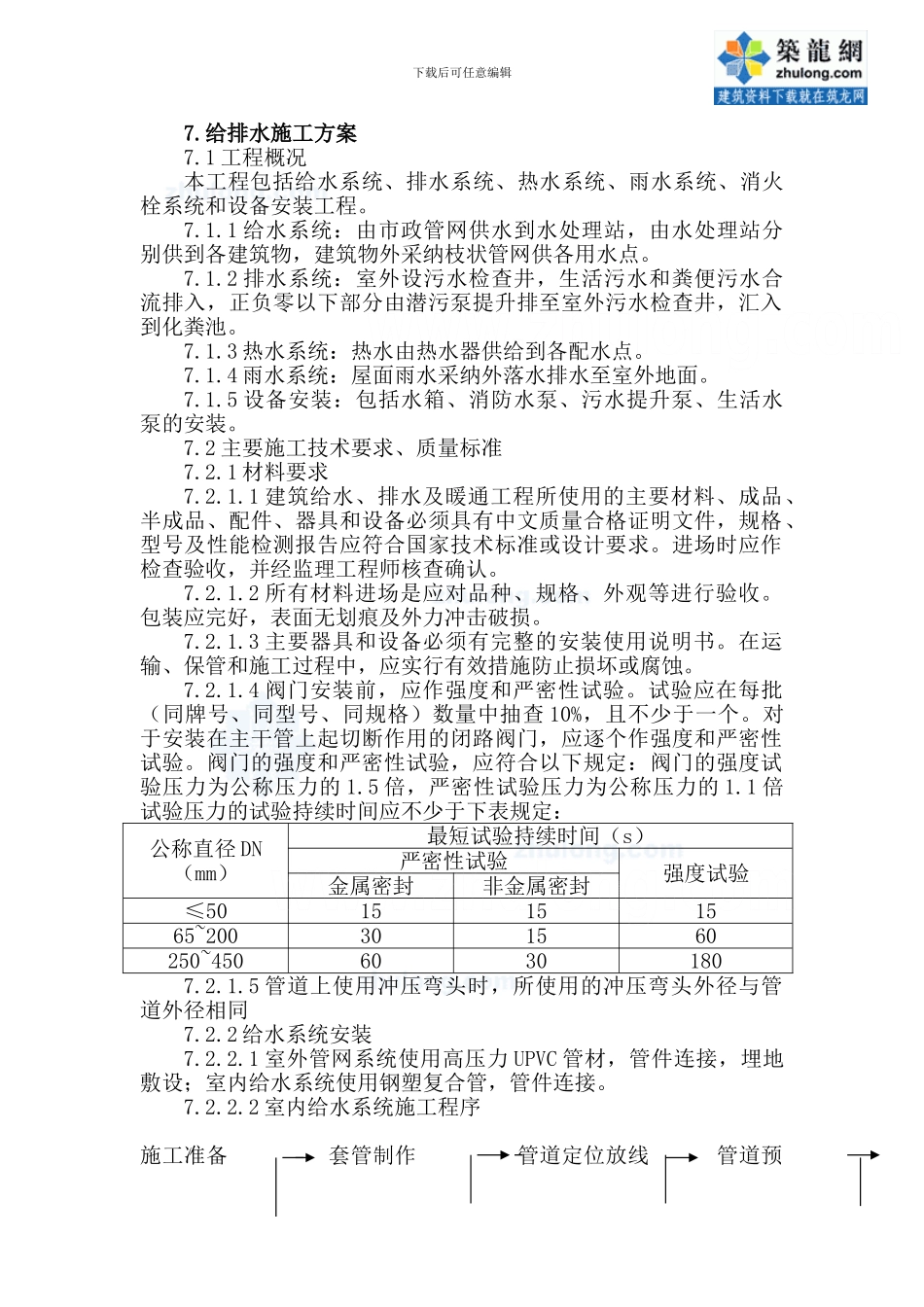

下载后可任意编辑7.给排水施工方案7.1 工程概况本工程包括给水系统、排水系统、热水系统、雨水系统、消火栓系统和设备安装工程。7.1.1 给水系统：由市政管网供水到水处理站，由水处理站分别供到各建筑物，建筑物外采纳枝状管网供各用水点。7.1.2 排水系统：室外设污水检查井，生活污水和粪便污水合流排入，正负零以下部分由潜污泵提升排至室外污水检查井，汇入到化粪池。7.1.3 热水系统：热水由热水器供给到各配水点。7.1.4 雨水系统：屋面雨水采纳外落水排水至室外地面。7.1.5 设备安装：包括水箱、消防水泵、污水提升泵、生活水泵的安装。7.2 主要施工技术要求、质量标准7.2.1 材料要求7.2.1.1 建筑给水、排水及暖通工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。进场时应作检查验收，并经监理工程师核查确认。7.2.1.2 所有材料进场是应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。7.2.1.3 主要器具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中，应实行有效措施防止损坏或腐蚀。7.2.1.4 阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查 10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的 1.5 倍，严密性试验压力为公称压力的 1.1 倍试验压力的试验持续时间应不少于下表规定：公称直径 DN（mm）最短试验持续时间（s）严密性试验强度试验金属密封非金属密封≤5015151565~200301560250~45060301807.2.1.5 管道上使用冲压弯头时，所使用的冲压弯头外径与管道外径相同7.2.2 给水系统安装7.2.2.1 室外管网系统使用高压力 UPVC 管材，管件连接，埋地敷设；室内给水系统使用钢塑复合管，管件连接。7.2.2.2 室内给水系统施工程序施工准备 套管制作 管道定位放线 管道预下载后可任意编辑制加工 预留预埋 预留洞口清凿 支吊架制作安装主管安装 支管安装 系统试压 系统清洗 验收7.2.2.3 主要施工技术要求7.2.2.3.1 熟悉图纸、图纸会审记录及设计变更，新建工程将预留套管孔洞的平面位置、标高标记在简图上，以备检查时核对，防止遗漏及错留。改造工程在放线经校验无误后用开孔器打孔。7.2.2.3.2 穿越建筑物地下室外墙的...
