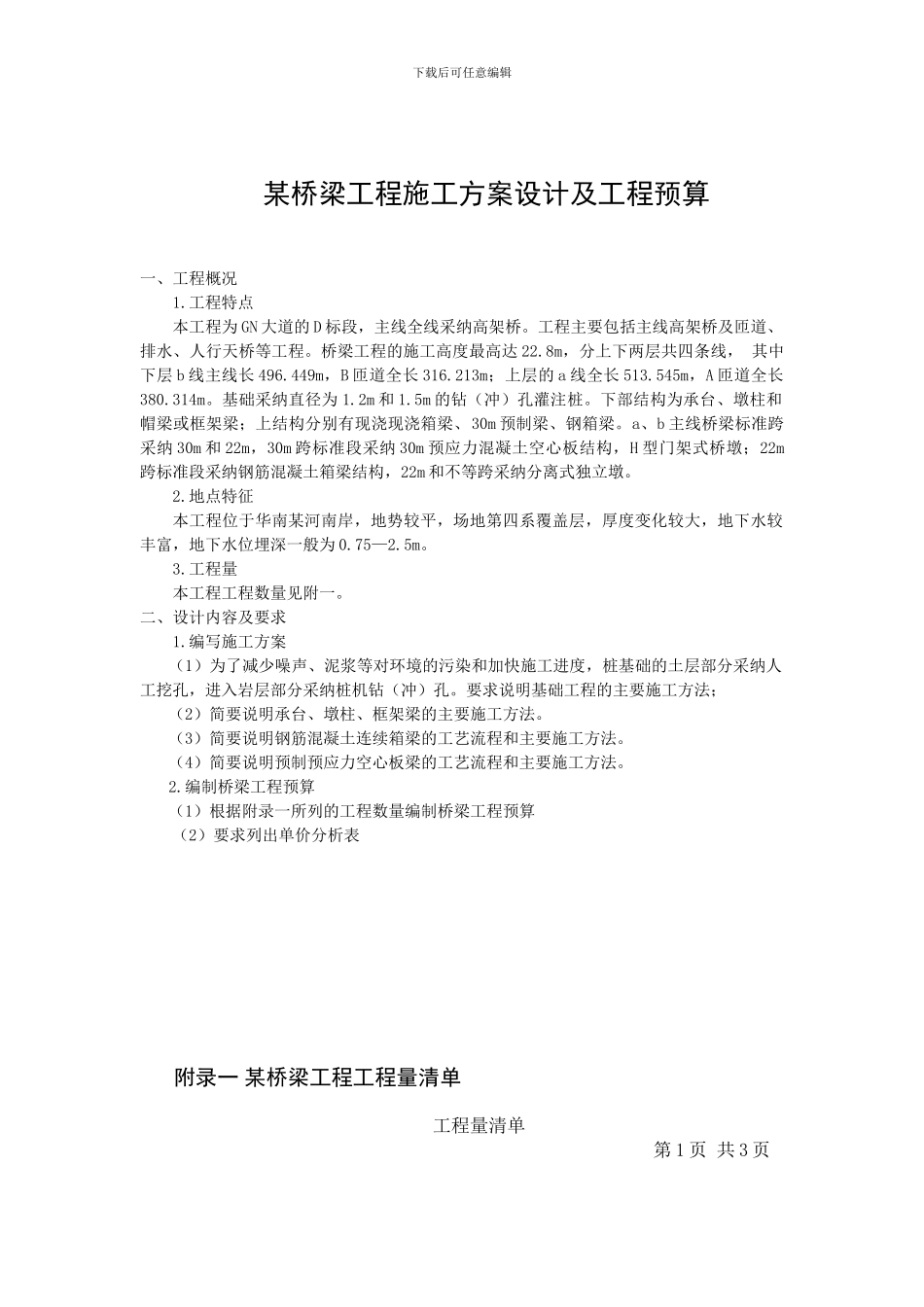

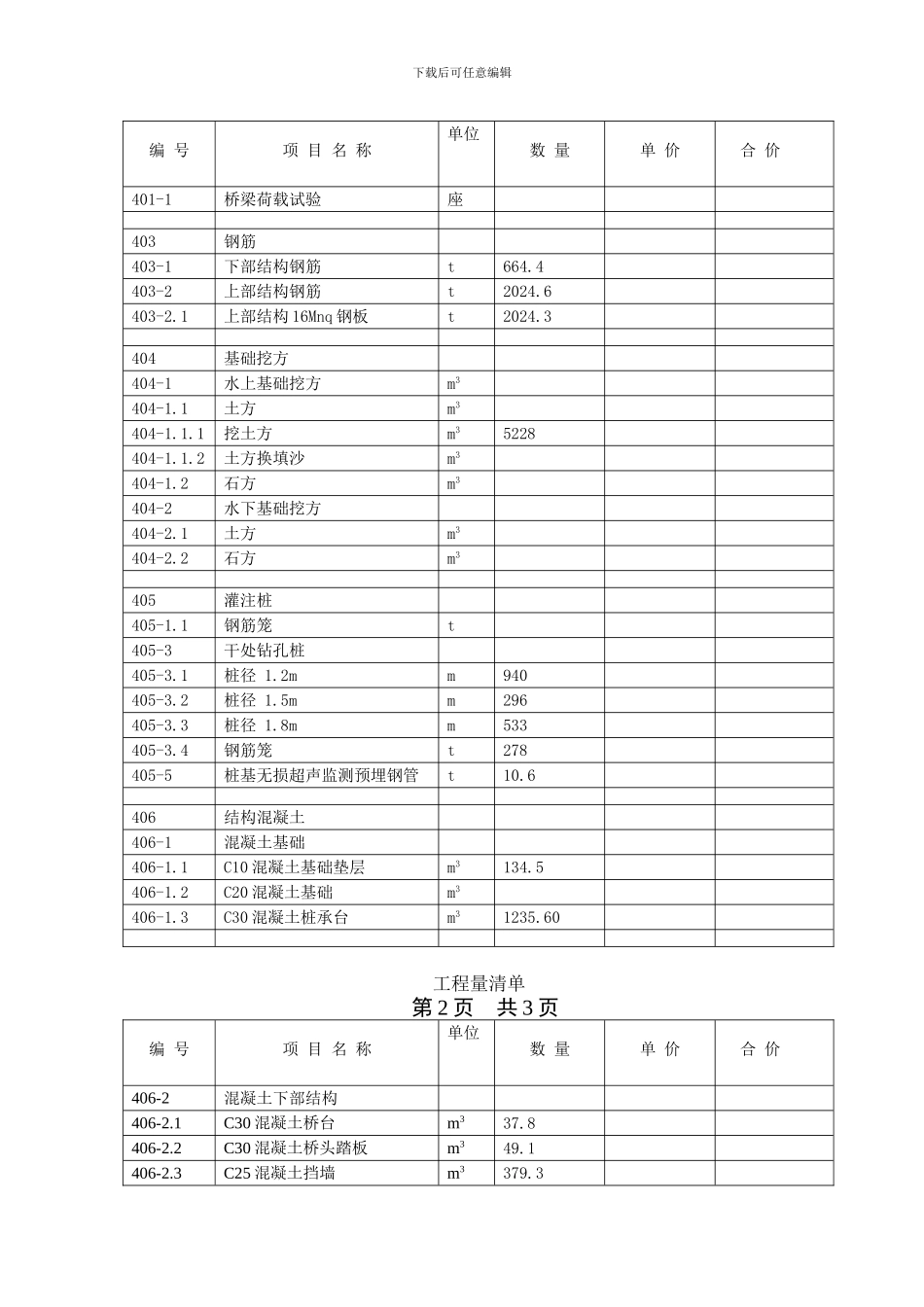

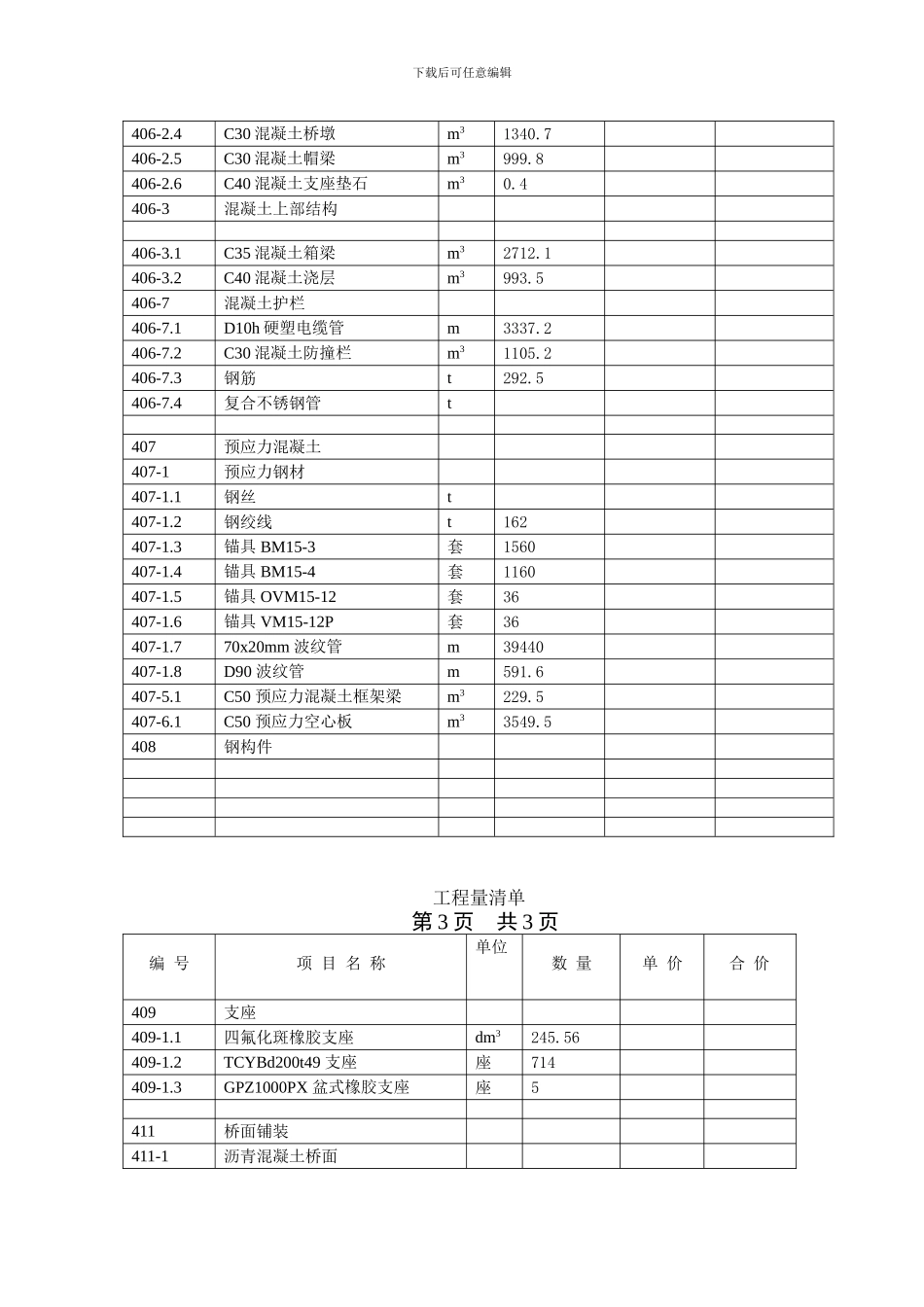

下载后可任意编辑某桥梁工程施工方案设计及工程预算一、工程概况1.工程特点本工程为 GN 大道的 D 标段，主线全线采纳高架桥。工程主要包括主线高架桥及匝道、排水、人行天桥等工程。桥梁工程的施工高度最高达 22.8m，分上下两层共四条线， 其中下层 b 线主线长 496.449m，B 匝道全长 316.213m；上层的 a 线全长 513.545m，A 匝道全长380.314m。基础采纳直径为 1.2m 和 1.5m 的钻（冲）孔灌注桩。下部结构为承台、墩柱和帽梁或框架梁；上结构分别有现浇现浇箱梁、30m 预制梁、钢箱梁。a、b 主线桥梁标准跨采纳 30m 和 22m，30m 跨标准段采纳 30m 预应力混凝土空心板结构，H 型门架式桥墩；22m跨标准段采纳钢筋混凝土箱梁结构，22m 和不等跨采纳分离式独立墩。2.地点特征本工程位于华南某河南岸，地势较平，场地第四系覆盖层，厚度变化较大，地下水较丰富，地下水位埋深一般为 0.75—2.5m。3.工程量本工程工程数量见附一。二、设计内容及要求1.编写施工方案（1）为了减少噪声、泥浆等对环境的污染和加快施工进度，桩基础的土层部分采纳人工挖孔，进入岩层部分采纳桩机钻（冲）孔。要求说明基础工程的主要施工方法；（2）简要说明承台、墩柱、框架梁的主要施工方法。（3）简要说明钢筋混凝土连续箱梁的工艺流程和主要施工方法。（4）简要说明预制预应力空心板梁的工艺流程和主要施工方法。2.编制桥梁工程预算（1）根据附录一所列的工程数量编制桥梁工程预算（2）要求列出单价分析表附录一 某桥梁工程工程量清单工程量清单 第 1 页 共 3 页下载后可任意编辑编 号项 目 名 称单位数 量单 价合 价401-1桥梁荷载试验座403钢筋403-1下部结构钢筋t664.4403-2上部结构钢筋t2024.6403-2.1上部结构 16Mnq 钢板t2024.3404基础挖方404-1水上基础挖方m3404-1.1土方m3404-1.1.1挖土方m35228404-1.1.2土方换填沙m3404-1.2石方m3404-2水下基础挖方404-2.1土方m3404-2.2石方m3405灌注桩405-1.1钢筋笼t405-3干处钻孔桩405-3.1桩径 1.2mm940405-3.2桩径 1.5mm296405-3.3桩径 1.8mm533405-3.4钢筋笼t278405-5桩基无损超声监测预埋钢管t10.6406结构混凝土406-1混凝土基础406-1.1C10 混凝土基础垫层m3134.5406-1.2C20 混凝土基础m3406-1.3C30 混凝土桩承台m31235.60工程量清单 第 2 页 共 3 页编 号项 目 名 称单位数 量单 价合 价406-2混凝土下部结构406-2.1C30 混凝土桥台m337.8406-2.2C30 混凝土桥...
