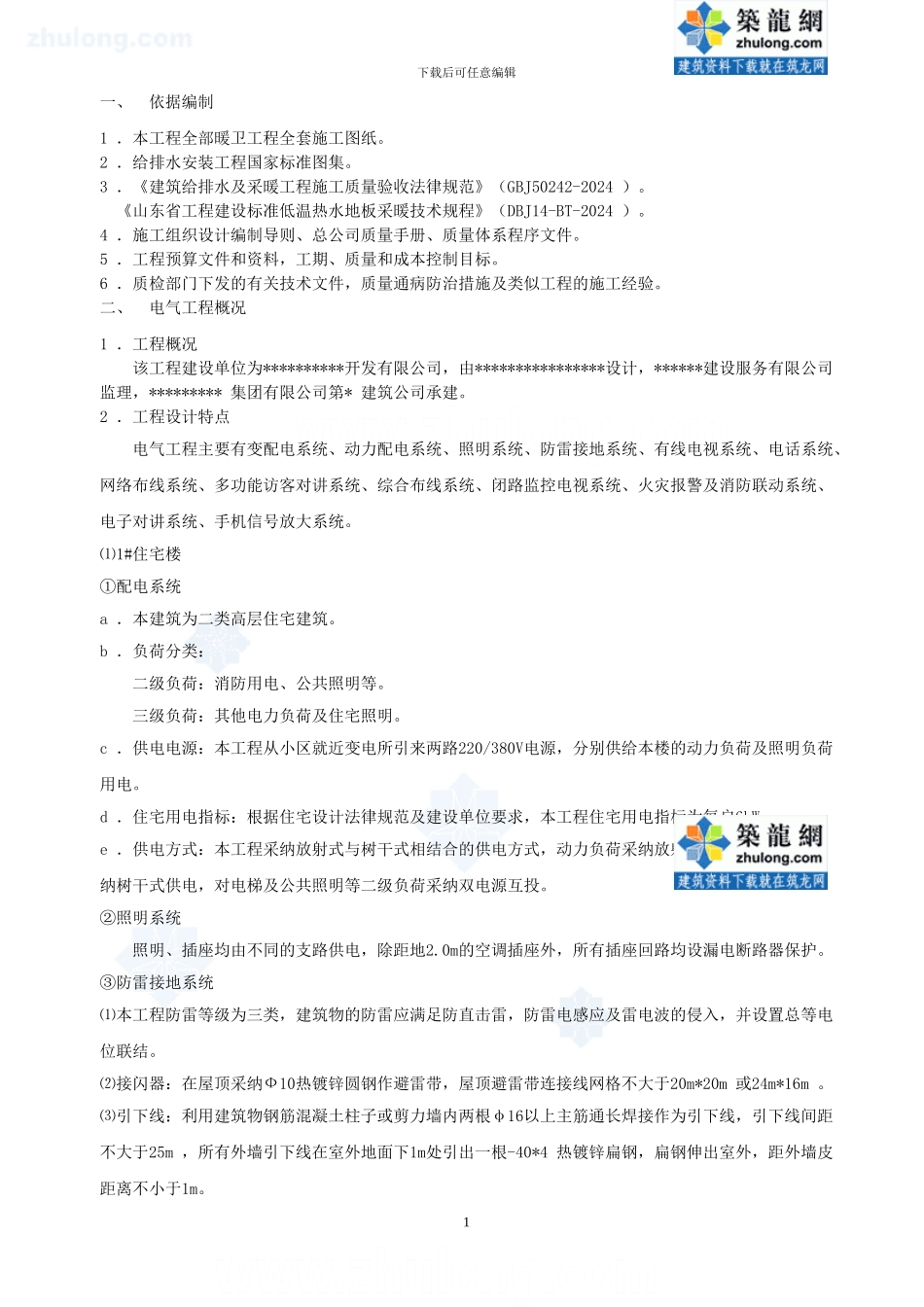

下载后可任意编辑一、依据编制 1 ．本工程全部暖卫工程全套施工图纸。2 ．给排水安装工程国家标准图集。3 ．《建筑给排水及采暖工程施工质量验收法律规范》（GBJ50242-2024 ）。《山东省工程建设标准低温热水地板采暖技术规程》（DBJ14-BT-2024 ）。4 ．施工组织设计编制导则、总公司质量手册、质量体系程序文件。5 ．工程预算文件和资料，工期、质量和成本控制目标。6 ．质检部门下发的有关技术文件，质量通病防治措施及类似工程的施工经验。二、电气工程概况1 ．工程概况该工程建设单位为**********开发有限公司，由****************设计，******建设服务有限公司监理，********* 集团有限公司第* 建筑公司承建。2 ．工程设计特点电气工程主要有变配电系统、动力配电系统、照明系统、防雷接地系统、有线电视系统、电话系统、网络布线系统、多功能访客对讲系统、综合布线系统、闭路监控电视系统、火灾报警及消防联动系统、电子对讲系统、手机信号放大系统。⑴1#住宅楼①配电系统a ．本建筑为二类高层住宅建筑。b ．负荷分类：二级负荷：消防用电、公共照明等。三级负荷：其他电力负荷及住宅照明。c ．供电电源：本工程从小区就近变电所引来两路220/380V电源，分别供给本楼的动力负荷及照明负荷用电。d ．住宅用电指标：根据住宅设计法律规范及建设单位要求，本工程住宅用电指标为每户6kW 。e ．供电方式：本工程采纳放射式与树干式相结合的供电方式，动力负荷采纳放射式供电，住宅用电采纳树干式供电，对电梯及公共照明等二级负荷采纳双电源互投。②照明系统照明、插座均由不同的支路供电，除距地2.0m的空调插座外，所有插座回路均设漏电断路器保护。③防雷接地系统⑴本工程防雷等级为三类，建筑物的防雷应满足防直击雷，防雷电感应及雷电波的侵入，并设置总等电位联结。⑵接闪器：在屋顶采纳Ф10热镀锌圆钢作避雷带，屋顶避雷带连接线网格不大于20m*20m 或24m*16m 。⑶引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根φ16以上主筋通长焊接作为引下线，引下线间距不大于25m ，所有外墙引下线在室外地面下1m处引出一根-40*4 热镀锌扁钢，扁钢伸出室外，距外墙皮距离不小于1m。1下载后可任意编辑⑷接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。⑸引下线上端与避雷带焊接，下端与接地极焊接，建筑物四角的外墙引下线在室外地面上0.5m处设测试卡子。⑹凡突出屋面的所有金属构件、金属通风管...
