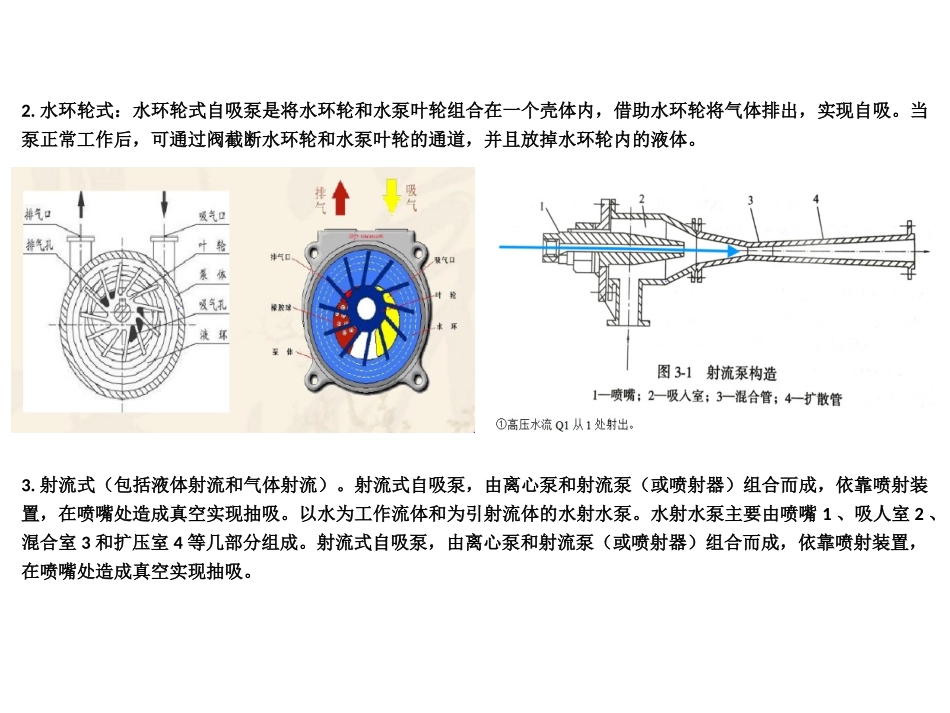

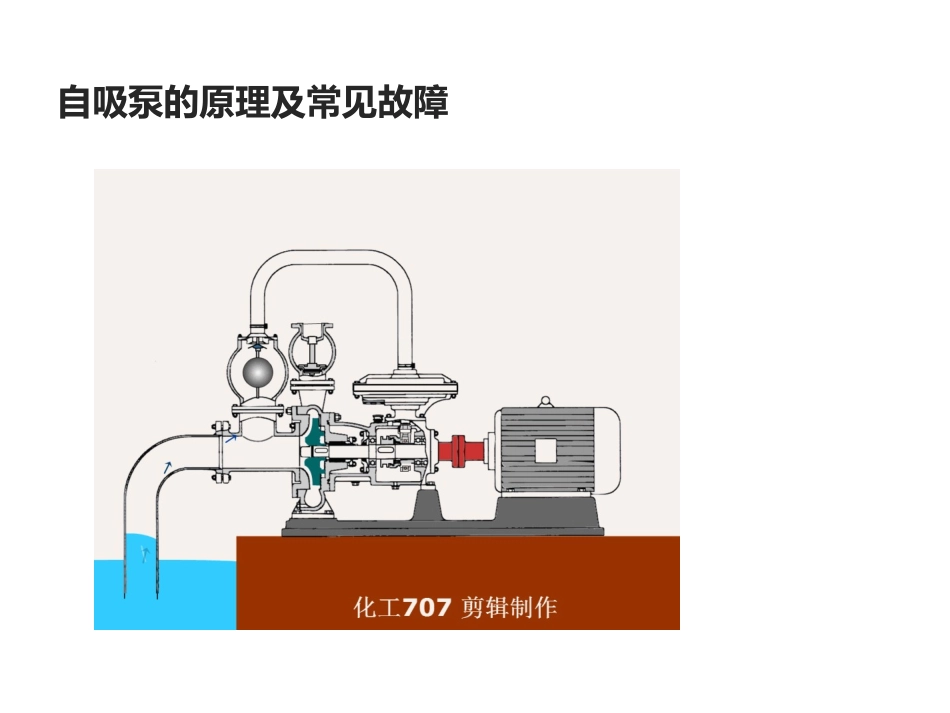

自吸泵的原理及常见故障自吸泵按作用原理分为以下几类：1.气液混合式（包括内混式和外混式）气液混合式自吸泵的工作过程：由于自吸泵泵体的特殊结构，水泵停转后，泵体内存有一定量的水，泵再次启动后由于叶轮旋转作用，吸入管路的空气和水充分混合，并被排到气水分离室，气水分离室上部的气体溢出，下部的水返回叶轮，重新和吸入管路的剩余空气混合，直到把泵及吸入管内的气体全部排出，完成自吸，并正常抽水。由此可见，自吸离心泵的工作原理分为三个过程。⑴气体混合过程。⑵气液分离过程。⑶回流过程。2.水环轮式：水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体内，借助水环轮将气体排出，实现自吸。当泵正常工作后，可通过阀截断水环轮和水泵叶轮的通道，并且放掉水环轮内的液体。3.射流式（包括液体射流和气体射流）。射流式自吸泵，由离心泵和射流泵（或喷射器）组合而成，依靠喷射装置，在喷嘴处造成真空实现抽吸。以水为工作流体和为引射流体的水射水泵。水射水泵主要由喷嘴1、吸人室2、混合室3和扩压室4等几部分组成。射流式自吸泵，由离心泵和射流泵（或喷射器）组合而成，依靠喷射装置，在喷嘴处造成真空实现抽吸。概念定义自吸泵是一种第一次灌液后不需要再灌液就能正常工作的特殊结构离心泵。由此可见，自吸泵是一种特殊的离心泵。自吸泵又名为自吸离心泵。自吸原理自吸泵能自吸，结构上自然有它的特别之处。自吸泵的吸入口位叶轮上方，每次停机后，泵内都能存留一些水，作为下次启动之用。但在初次启动前，需向泵内人工加足自吸用水，使叶轮大部分淹没在水中，泵启动后，叶轮中的水受到离心力作用而流向叶轮外缘，并在叶轮外缘处与气体混合，形成一圈泡沫带状气水混合物，该泡沫带在隔舌的刮削作用下，使气水混合物通过扩散管进入气水分离室，此时，由于过水面积突然增大，流速迅速降低，气体的相对密度小，从水中逸出并由泵压出口排走，水的相对密度大，落到气水分离室的底部，并经轴向回流孔返回叶轮外缘，再次与气体混合，随着上述过程的不断循环，吸水管内的真空度就不断增大，被输送的水便不断沿吸水管上升，待泵内完全充满水时，泵就进入正常工作状态，完成自吸过程。水泵有许多参数，其中有两个很重要，一个是最大吸程，一个是总扬程。最大吸程是泵可以正常使用的泵离水面（指泵在水面上面）的最大垂直距离，总扬程是泵可以正常使用的出水口离水面的最大垂直距离。多极离心泵或活塞泵的总扬程可达一、二百米甚至更高，但即便是性能好的泵吸程也不过七、八米，这是因为泵到水面这段管子里面的水与其说是泵“吸”上去的，还不如说是空气形成的大气压“压”上去的更科学、更正确。一个大气压是每平方厘米一公斤，而一平方厘米截面高10米的水柱是1公斤，这就是说，一个15米高的管子上下垂直放置，下面放水中，上面用真空泵抽成真空，水也上升超不过10米，事实上，由于水还有水汽产生的气压抵消了大气压的一部分（压力低到一定程度水在常温下也会开，即水的压力越低沸点就越低），水连10米也上升不了。所以说，泵离水面七、八米还可以，再高了就是用再好的泵也抽不上水。至于说吸程9米，恐怕有水分，在保证泵水量的前提下这个指标难以做到，现在很多产品都夸大其词，某空调不是说一晚只用一度电，你相信在正常使用的条件下可能吗？如果不是正常使用有何意义？扬程是总扬程减去吸程。功率大小由每小时的泵水量和总扬程决定，和吸程关系不大。产品概述：WFB型无密封自控自吸泵在吸收国内外相关自吸泵产品的先进经验基础上，加以改进、创新的产品，是国内传统同类产品的替换产品。该产品具有耐温、耐压、耐磨、“首次引流、永久自吸”等优点。产品具铸铁、铸钢、不锈钢、增强聚丙烯等材质。各种不同造型多种规格。本产品具有高效节能，结构独特等功能。产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。WFB型无密封自控自吸泵产品用途：WFB型无密封自控自吸泵广泛适用于市政排污工程、河塘养殖、电力、化工、冶金、医药、食品、消防、环保、电镀、净水、市政、国防、纺织、造纸、采矿、建筑等行业。WFB型无密封...
