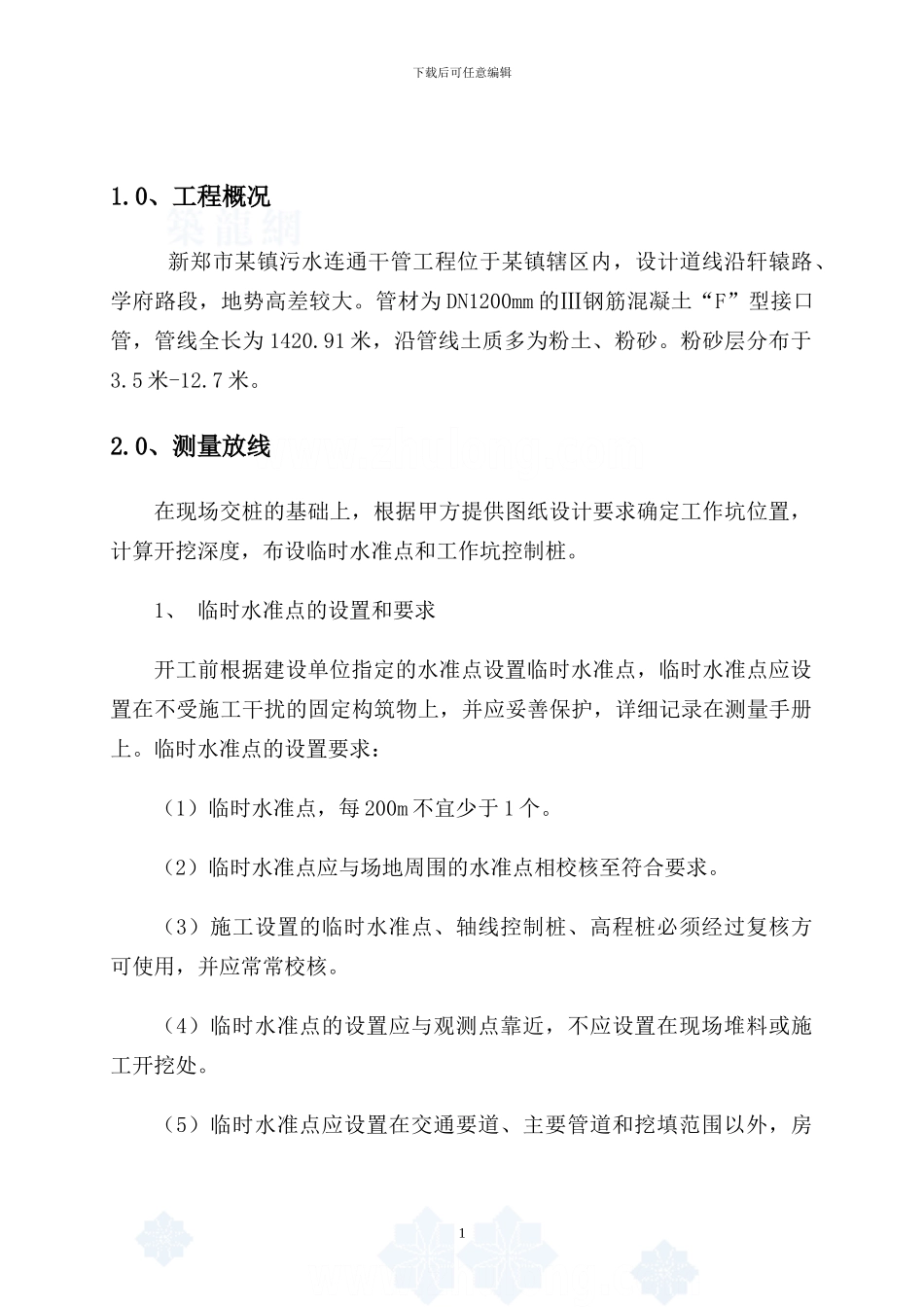

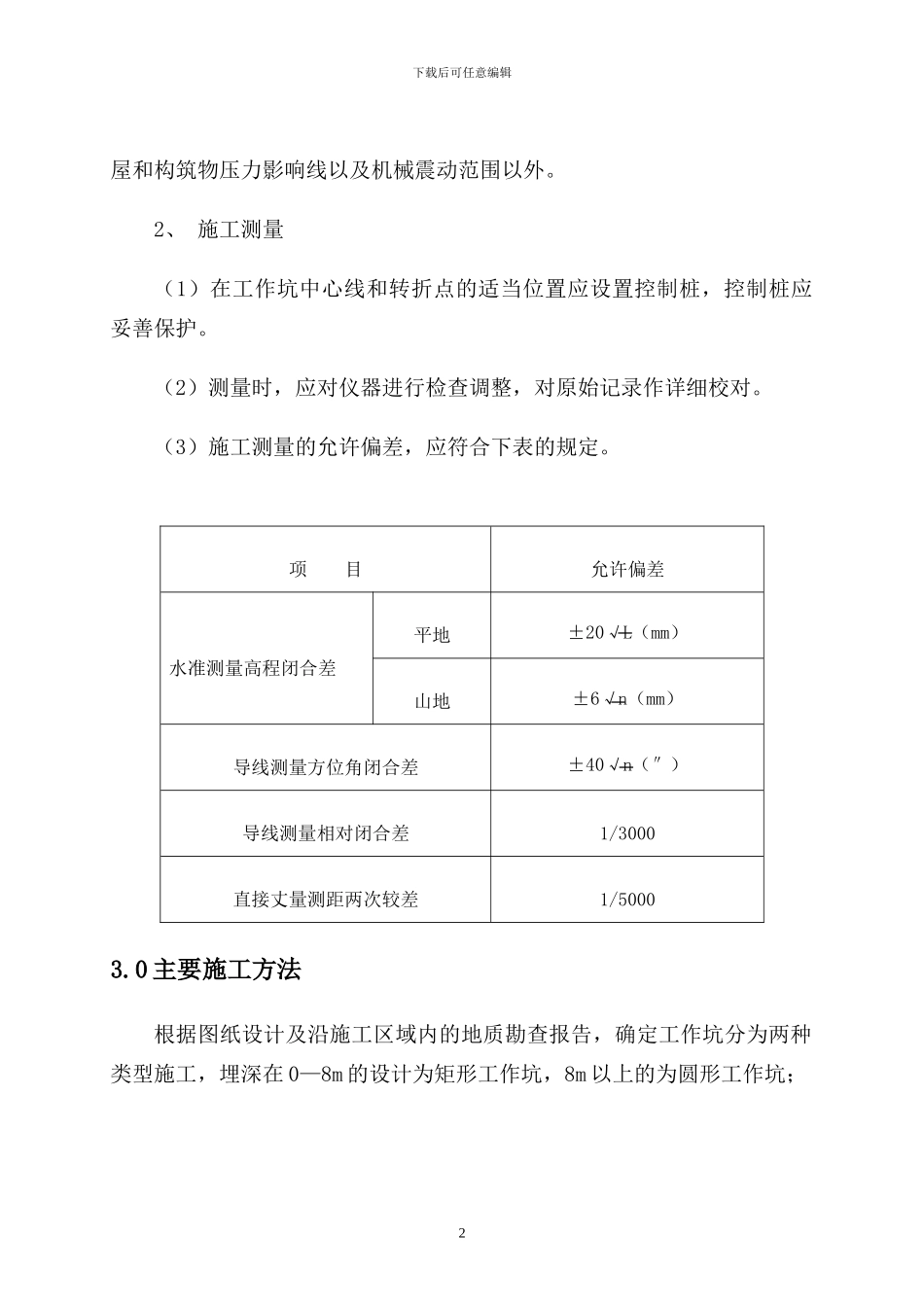

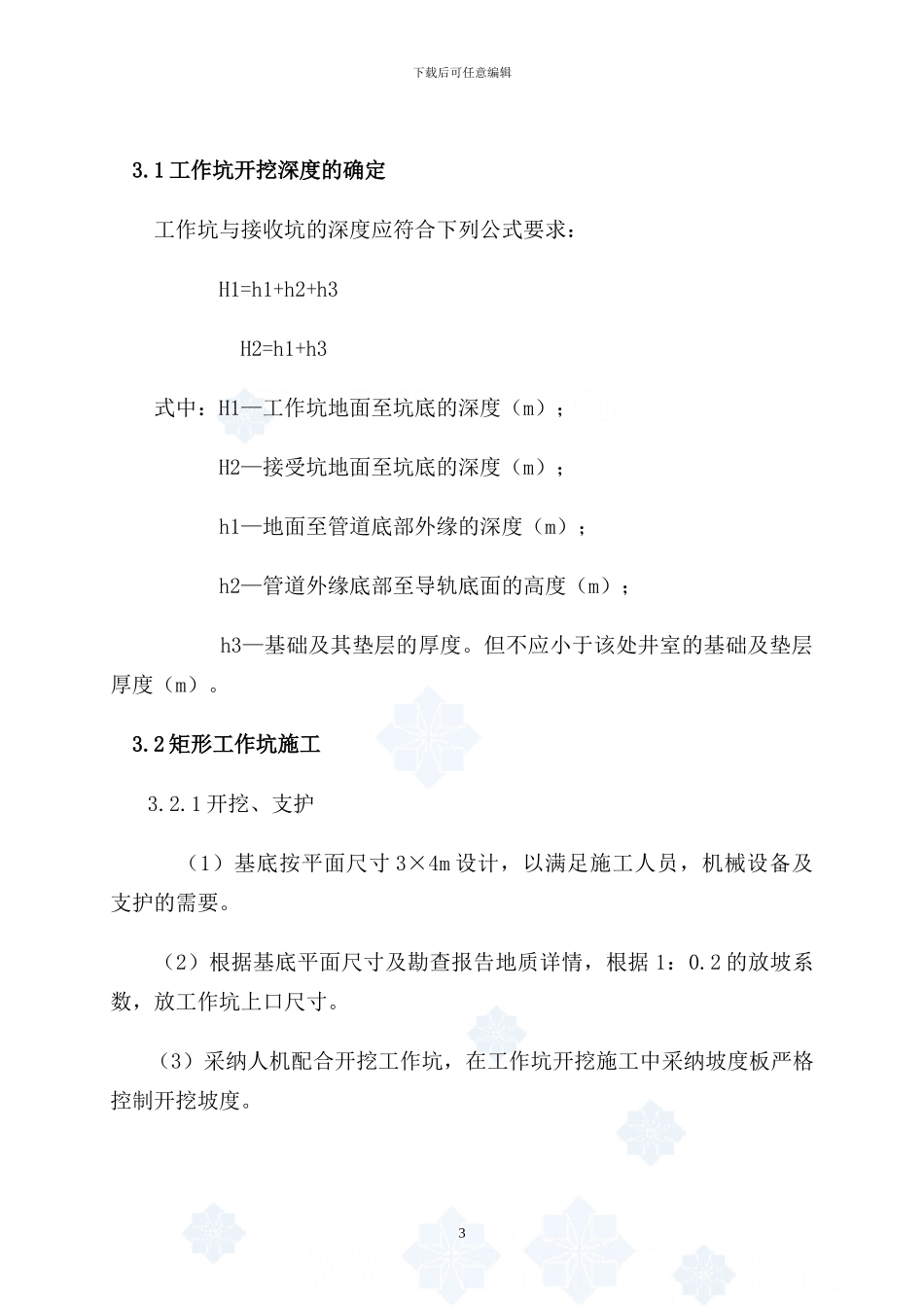

下载后可任意编辑1.0、工程概况 新郑市某镇污水连通干管工程位于某镇辖区内，设计道线沿轩辕路、学府路段，地势高差较大。管材为 DN1200mm 的Ⅲ钢筋混凝土“F”型接口管，管线全长为 1420.91 米，沿管线土质多为粉土、粉砂。粉砂层分布于3.5 米-12.7 米。2.0、测量放线在现场交桩的基础上，根据甲方提供图纸设计要求确定工作坑位置，计算开挖深度，布设临时水准点和工作坑控制桩。1、 临时水准点的设置和要求开工前根据建设单位指定的水准点设置临时水准点，临时水准点应设置在不受施工干扰的固定构筑物上，并应妥善保护，详细记录在测量手册上。临时水准点的设置要求：（1）临时水准点，每 200m 不宜少于 1 个。（2）临时水准点应与场地周围的水准点相校核至符合要求。（3）施工设置的临时水准点、轴线控制桩、高程桩必须经过复核方可使用，并应常常校核。（4）临时水准点的设置应与观测点靠近，不应设置在现场堆料或施工开挖处。（5）临时水准点应设置在交通要道、主要管道和挖填范围以外，房1下载后可任意编辑屋和构筑物压力影响线以及机械震动范围以外。2、 施工测量（1）在工作坑中心线和转折点的适当位置应设置控制桩，控制桩应妥善保护。（2）测量时，应对仪器进行检查调整，对原始记录作详细校对。（3）施工测量的允许偏差，应符合下表的规定。 项 目允许偏差水准测量高程闭合差平地±20√L（mm）山地±6√n（mm）导线测量方位角闭合差±40√n（″）导线测量相对闭合差1/3000直接丈量测距两次较差1/50003.0 主要施工方法根据图纸设计及沿施工区域内的地质勘查报告，确定工作坑分为两种类型施工，埋深在 0—8m 的设计为矩形工作坑，8m 以上的为圆形工作坑；2下载后可任意编辑3.1 工作坑开挖深度的确定工作坑与接收坑的深度应符合下列公式要求：H1=h1+h2+h3 H2=h1+h3 式中：H1—工作坑地面至坑底的深度（m）； H2—接受坑地面至坑底的深度（m）； h1—地面至管道底部外缘的深度（m）； h2—管道外缘底部至导轨底面的高度（m）； h3—基础及其垫层的厚度。但不应小于该处井室的基础及垫层厚度（m）。3.2 矩形工作坑施工3.2.1 开挖、支护 （1）基底按平面尺寸 3×4m 设计，以满足施工人员，机械设备及支护的需要。（2）根据基底平面尺寸及勘查报告地质详情，根据 1：0.2 的放坡系数，放工作坑上口尺寸。 （3）采纳人机配合开挖工作坑，在工作坑开挖施工中采纳坡度板严格控制开挖坡度。3下载后可任意编辑（4...
