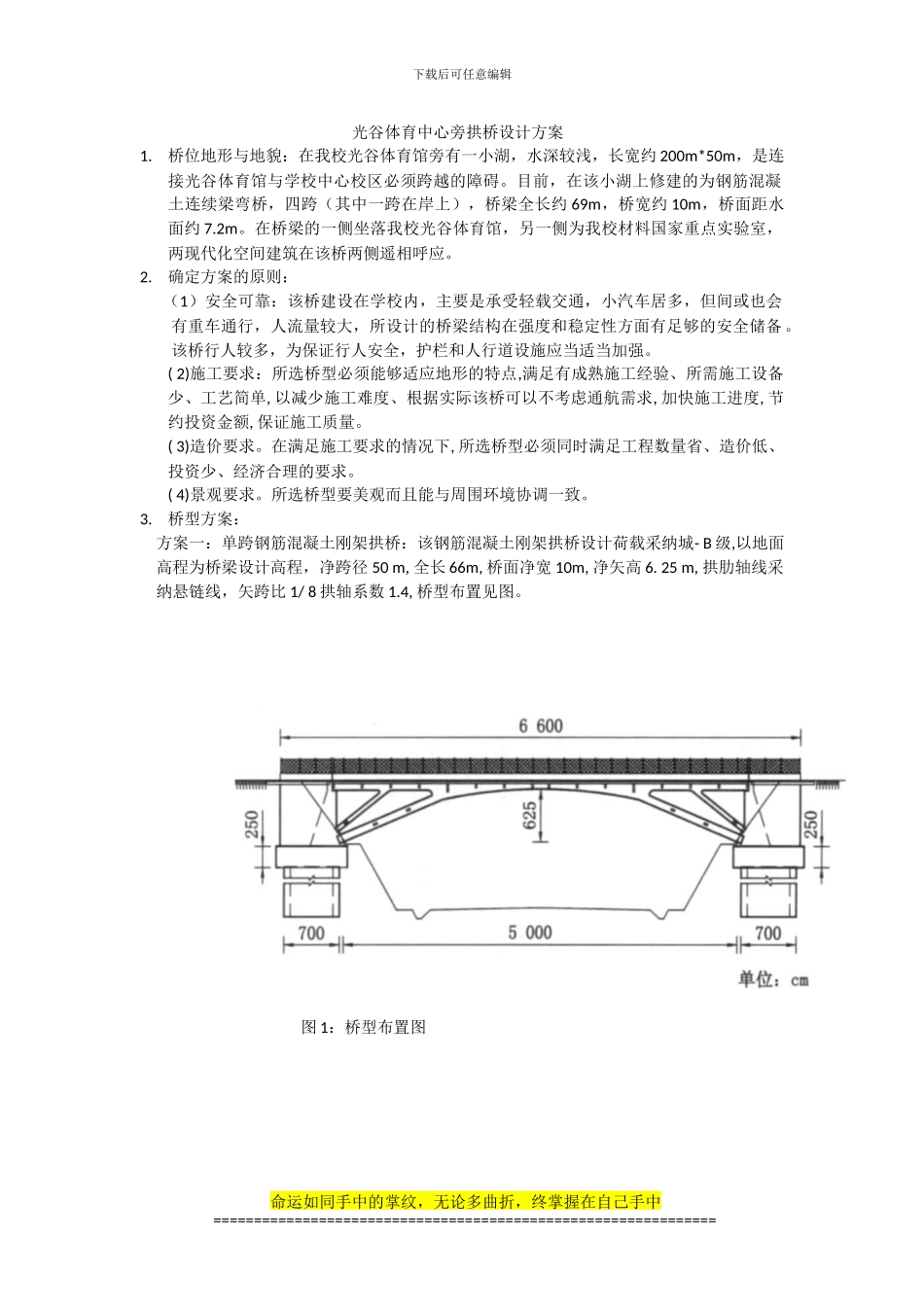

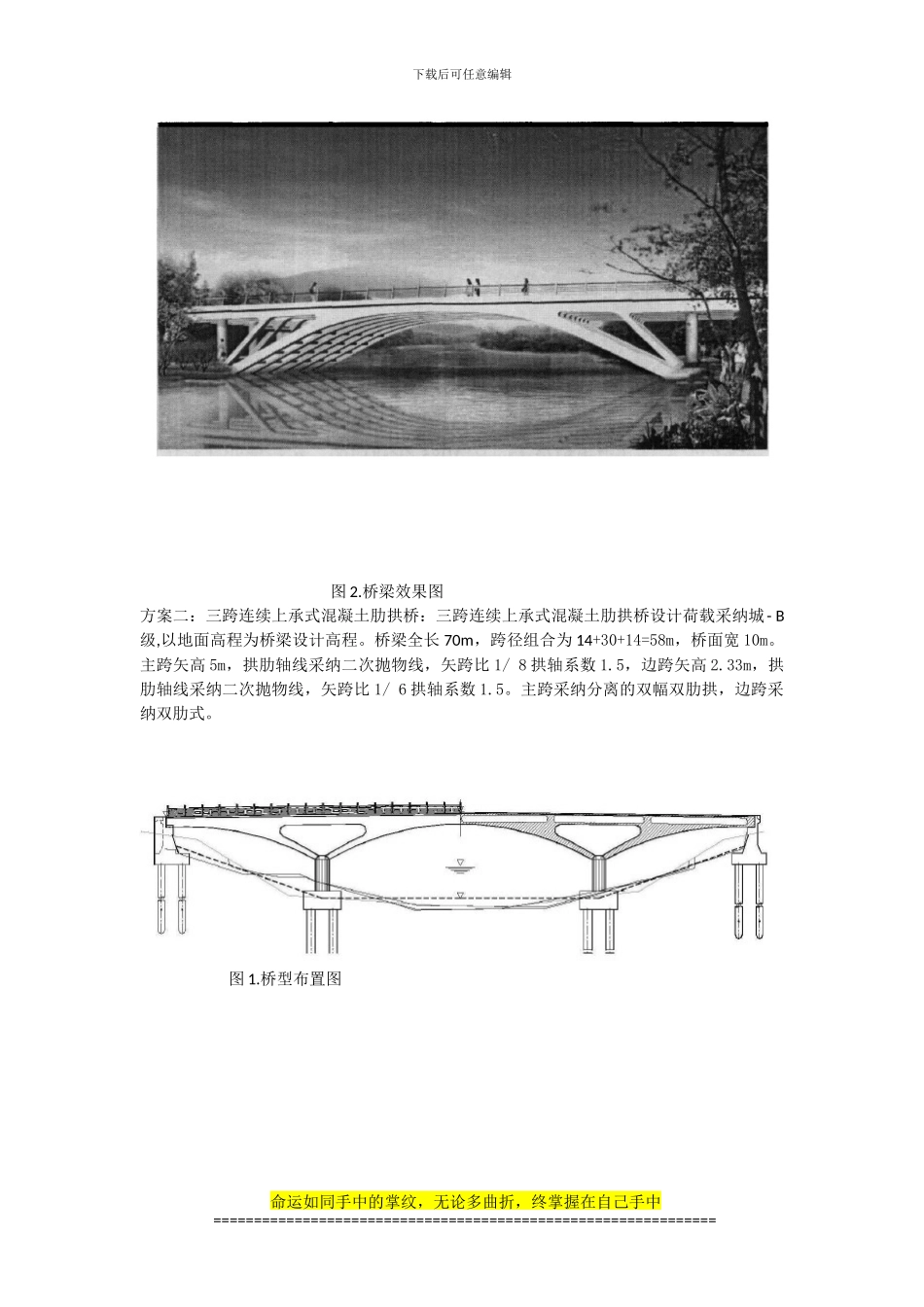

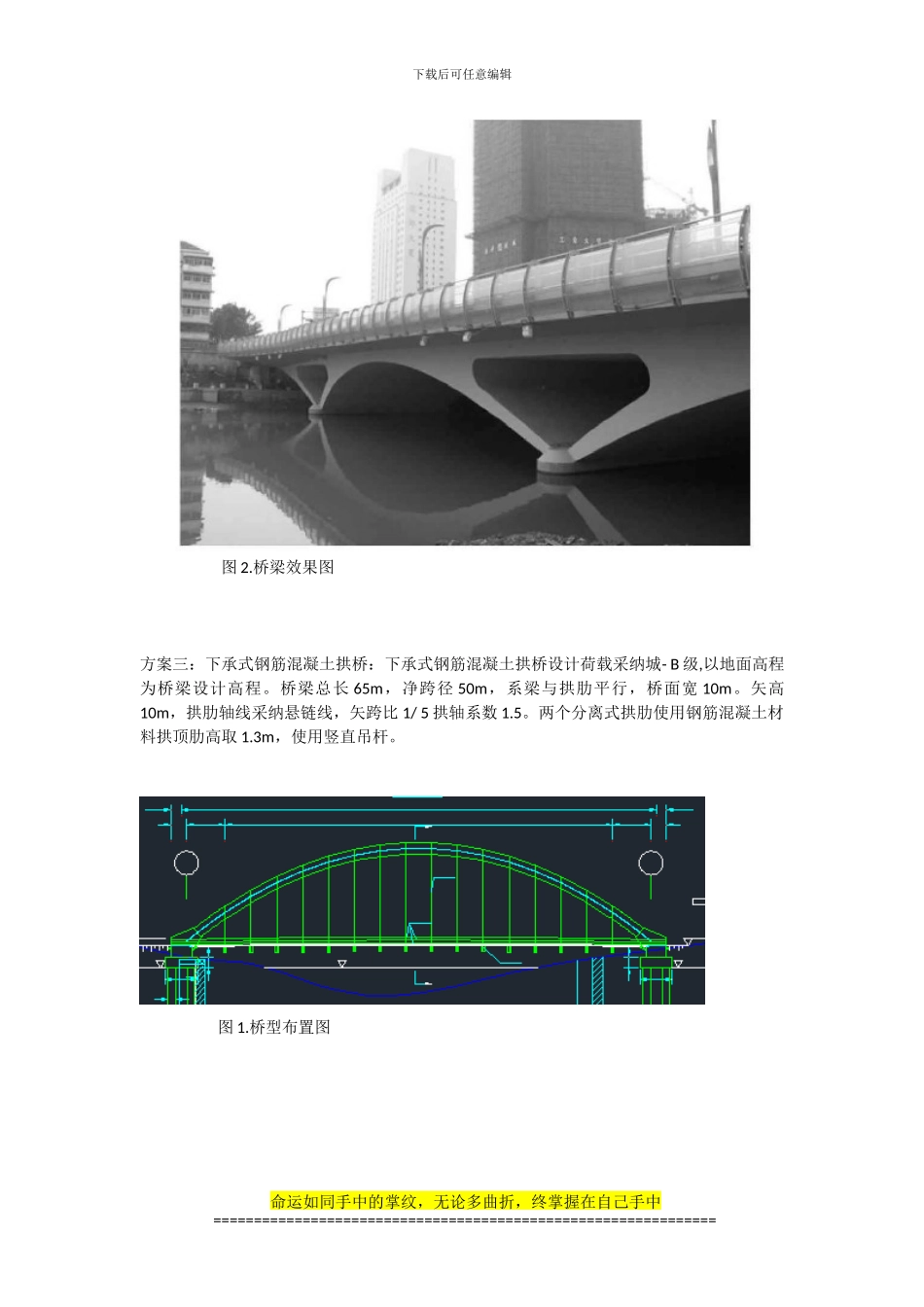

下载后可任意编辑光谷体育中心旁拱桥设计方案1.桥位地形与地貌：在我校光谷体育馆旁有一小湖，水深较浅，长宽约 200m*50m，是连接光谷体育馆与学校中心校区必须跨越的障碍。目前，在该小湖上修建的为钢筋混凝土连续梁弯桥，四跨（其中一跨在岸上），桥梁全长约 69m，桥宽约 10m，桥面距水面约 7.2m。在桥梁的一侧坐落我校光谷体育馆，另一侧为我校材料国家重点实验室，两现代化空间建筑在该桥两侧遥相呼应。2.确定方案的原则：（1）安全可靠：该桥建设在学校内，主要是承受轻载交通，小汽车居多，但间或也会有重车通行，人流量较大，所设计的桥梁结构在强度和稳定性方面有足够的安全储备 。该桥行人较多，为保证行人安全，护栏和人行道设施应当适当加强。( 2)施工要求：所选桥型必须能够适应地形的特点,满足有成熟施工经验、所需施工设备少、工艺简单, 以减少施工难度、根据实际该桥可以不考虑通航需求, 加快施工进度, 节约投资金额, 保证施工质量。( 3)造价要求。在满足施工要求的情况下, 所选桥型必须同时满足工程数量省、造价低、投资少、经济合理的要求。( 4)景观要求。所选桥型要美观而且能与周围环境协调一致。3.桥型方案：方案一：单跨钢筋混凝土刚架拱桥：该钢筋混凝土刚架拱桥设计荷载采纳城- B 级,以地面高程为桥梁设计高程，净跨径 50 m, 全长 66m, 桥面净宽 10m, 净矢高 6. 25 m, 拱肋轴线采纳悬链线，矢跨比 1/ 8 拱轴系数 1.4, 桥型布置见图。 图 1：桥型布置图 命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑 图 2.桥梁效果图方案二：三跨连续上承式混凝土肋拱桥：三跨连续上承式混凝土肋拱桥设计荷载采纳城- B级,以地面高程为桥梁设计高程。桥梁全长 70m，跨径组合为 14+30+14=58m，桥面宽 10m。主跨矢高 5m，拱肋轴线采纳二次抛物线，矢跨比 1/ 8 拱轴系数 1.5，边跨矢高 2.33m，拱肋轴线采纳二次抛物线，矢跨比 1/ 6 拱轴系数 1.5。主跨采纳分离的双幅双肋拱，边跨采纳双肋式。 图 1.桥型布置图命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑 图 2.桥梁效果图方案三：下承式钢筋混凝土拱桥：下承式钢筋混凝土拱桥设计荷载采纳城- B 级,以地面高程为桥梁设计高程。桥梁总长 65m，净跨径 50m...
