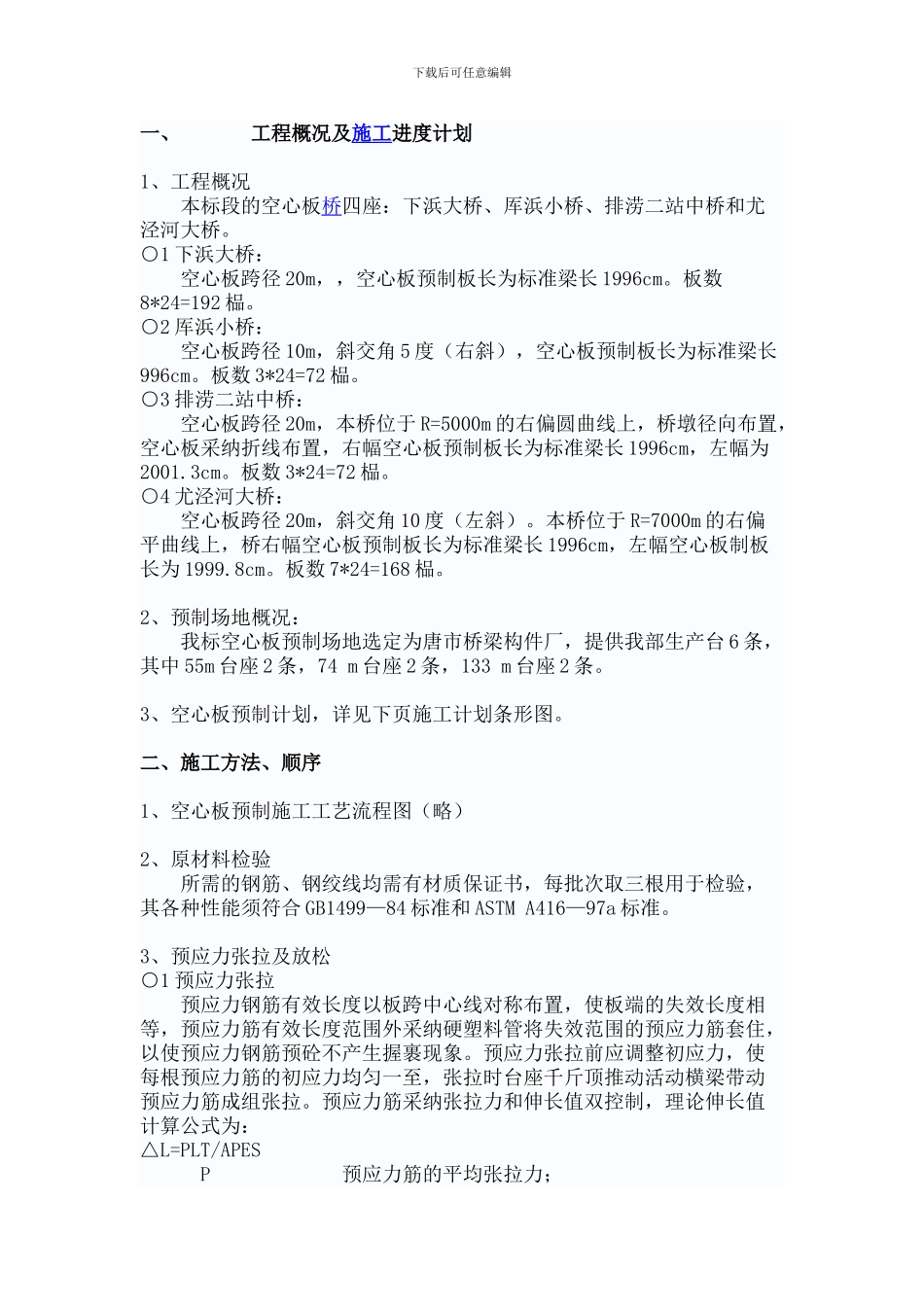

下载后可任意编辑一、 工程概况及施工进度计划1、工程概况 本标段的空心板桥四座：下浜大桥、厍浜小桥、排涝二站中桥和尤泾河大桥。 ○1 下浜大桥： 空心板跨径 20m，，空心板预制板长为标准梁长 1996cm。板数8*24=192 榀。 ○2 厍浜小桥： 空心板跨径 10m，斜交角 5 度（右斜），空心板预制板长为标准梁长996cm。板数 3*24=72 榀。 ○3 排涝二站中桥： 空心板跨径 20m，本桥位于 R=5000m 的右偏圆曲线上，桥墩径向布置，空心板采纳折线布置，右幅空心板预制板长为标准梁长 1996cm，左幅为2001.3cm。板数 3*24=72 榀。 ○4 尤泾河大桥： 空心板跨径 20m，斜交角 10 度（左斜）。本桥位于 R=7000m 的右偏平曲线上，桥右幅空心板预制板长为标准梁长 1996cm，左幅空心板制板长为 1999.8cm。板数 7*24=168 榀。2、预制场地概况： 我标空心板预制场地选定为唐市桥梁构件厂，提供我部生产台 6 条，其中 55m 台座 2 条，74 m 台座 2 条，133 m 台座 2 条。3、空心板预制计划，详见下页施工计划条形图。二、施工方法、顺序1、空心板预制施工工艺流程图（略）2、原材料检验 所需的钢筋、钢绞线均需有材质保证书，每批次取三根用于检验，其各种性能须符合 GB1499—84 标准和 ASTM A416—97a 标准。3、预应力张拉及放松 ○1 预应力张拉 预应力钢筋有效长度以板跨中心线对称布置，使板端的失效长度相等，预应力筋有效长度范围外采纳硬塑料管将失效范围的预应力筋套住，以使预应力钢筋预砼不产生握裹现象。预应力张拉前应调整初应力，使每根预应力筋的初应力均匀一至，张拉时台座千斤顶推动活动横梁带动预应力筋成组张拉。预应力筋采纳张拉力和伸长值双控制，理论伸长值计算公式为： △L=PLT/APES P 预应力筋的平均张拉力； 下载后可任意编辑 LT 预应力筋的实际长度； AP 预应力筋的截面面积； Es 预应力筋的弹性模量； 实际伸长值与设计计算理论伸长值的相对允许偏差为±6%，在实际张拉时由于用精轧螺纹钢作为连接器，所以实际钢绞线伸长值根据具体实际长度来计算伸长值，且量得的伸长值应减去连接器的伸长值。 张拉时，张拉机具与预应力筋应在同一条直线上，同时在台面上每隔一定距离放一钢筋头或其他相当于保护层厚度的垫块，以防止预应力筋因自重下垂，破坏隔离剂而污染预应力筋。张拉完毕后，对设计位置的偏差不得大于 5mm，也不得大于梁板截面短边的 4%。 ○2 预应力筋放张...
