桥梁采用架桥机架预制T、箱梁专项施工方案VIP免费

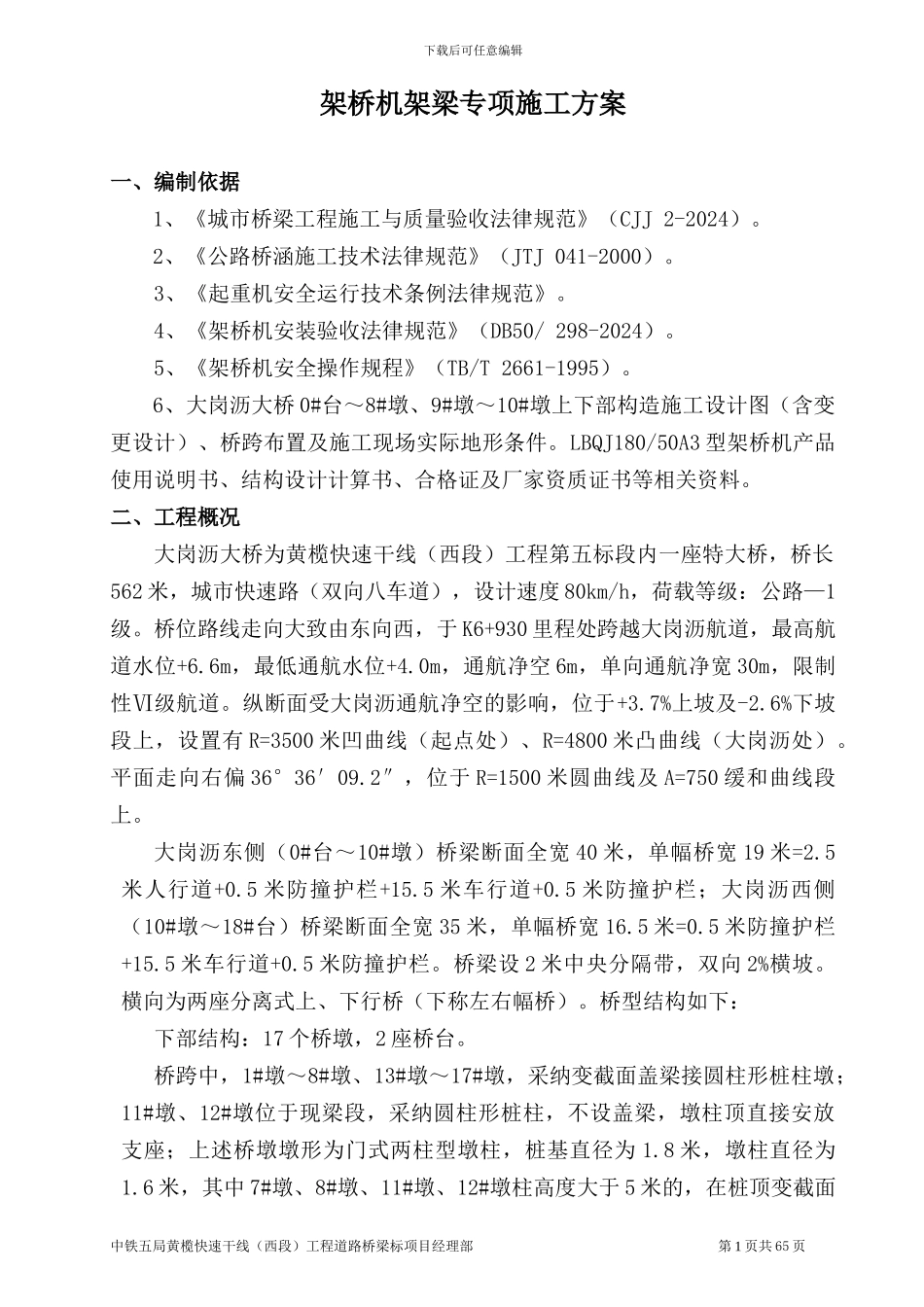

桥梁采用架桥机架预制T、箱梁专项施工方案_第1页
1/65

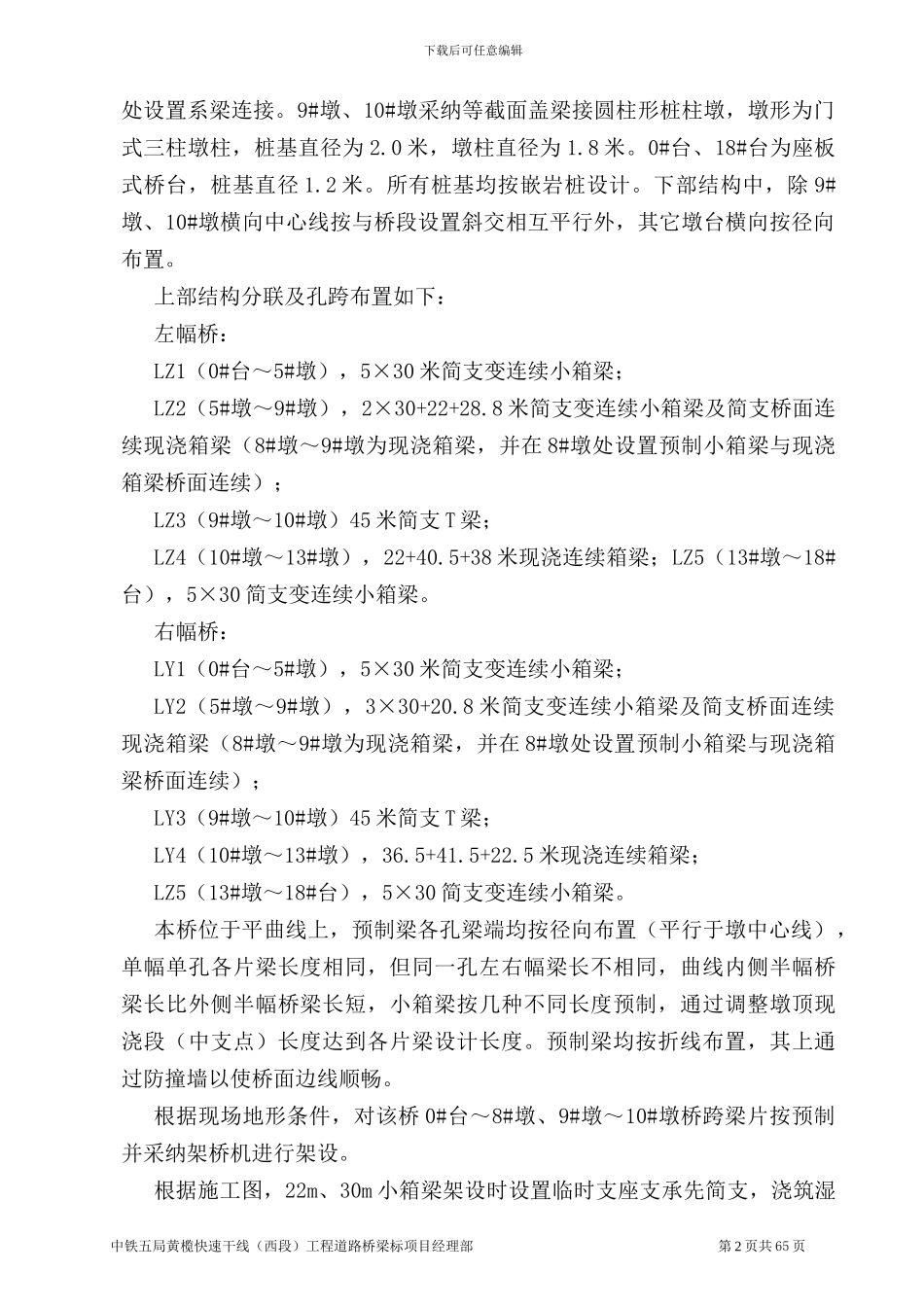

桥梁采用架桥机架预制T、箱梁专项施工方案_第2页
2/65

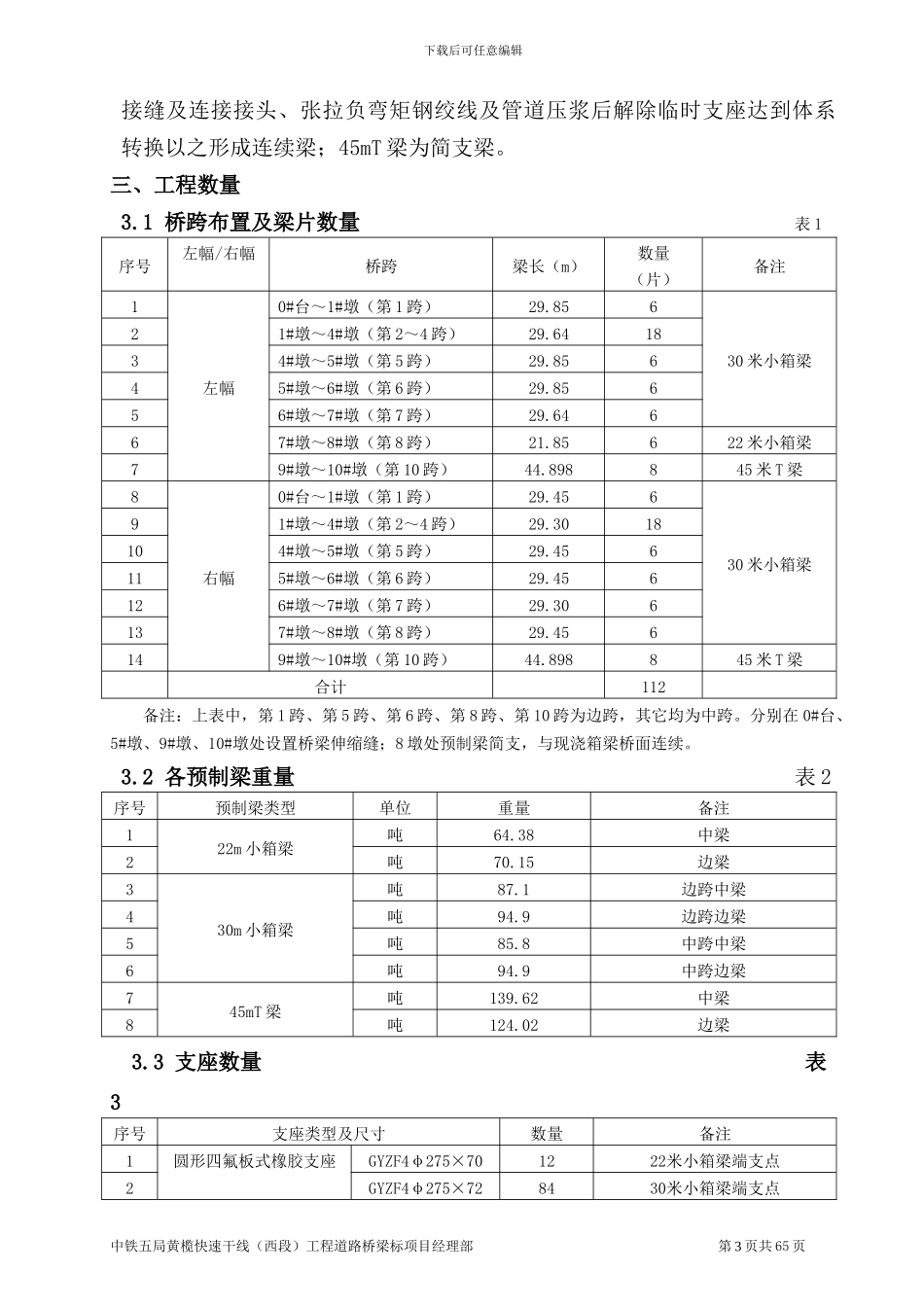

桥梁采用架桥机架预制T、箱梁专项施工方案_第3页
3/65
下载后可任意编辑架桥机架梁专项施工方案一、编制依据1、《城市桥梁工程施工与质量验收法律规范》(CJJ 2-2024)。2、《公路桥涵施工技术法律规范》(JTJ 041-2000)。3、《起重机安全运行技术条例法律规范》。4、《架桥机安装验收法律规范》(DB50/ 298-2024)。5、《架桥机安全操作规程》(TB/T 2661-1995)。6、大岗沥大桥 0#台~8#墩、9#墩~10#墩上下部构造施工设计图(含变更设计)、桥跨布置及施工现场实际地形条件。LBQJ180/50A3 型架桥机产品使用说明书、结构设计计算书、合格证及厂家资质证书等相关资料。二、工程概况大岗沥大桥为黄榄快速干线(西段)工程第五标段内一座特大桥,桥长562 米,城市快速路(双向八车道),设计速度 80km/h,荷载等级:公路—1级。桥位路线走向大致由东向西,于 K6+930 里程处跨越大岗沥航道,最高航道水位+6.6m,最低通航水位+4.0m,通航净空 6m,单向通航净宽 30m,限制性Ⅵ级航道。纵断面受大岗沥通航净空的影响,位于+3.7%上坡及-2.6%下坡段上,设置有 R=3500 米凹曲线(起点处)、R=4800 米凸曲线(大岗沥处)。平面走向右偏 36°36′09.2″,位于 R=1500 米圆曲线及 A=750 缓和曲线段上。大岗沥东侧(0#台~10#墩)桥梁断面全宽 40 米,单幅桥宽 19 米=2.5米人行道+0.5 米防撞护栏+15.5 米车行道+0.5 米防撞护栏;大岗沥西侧(10#墩~18#台)桥梁断面全宽 35 米,单幅桥宽 16.5 米=0.5 米防撞护栏+15.5 米车行道+0.5 米防撞护栏。桥梁设 2 米中央分隔带,双向 2%横坡。横向为两座分离式上、下行桥(下称左右幅桥)。桥型结构如下:下部结构:17 个桥墩,2 座桥台。桥跨中,1#墩~8#墩、13#墩~17#墩,采纳变截面盖梁接圆柱形桩柱墩;11#墩、12#墩位于现梁段,采纳圆柱形桩柱,不设盖梁,墩柱顶直接安放支座;上述桥墩墩形为门式两柱型墩柱,桩基直径为 1.8 米,墩柱直径为1.6 米,其中 7#墩、8#墩、11#墩、12#墩柱高度大于 5 米的,在桩顶变截面中铁五局黄榄快速干线(西段)工程道路桥梁标项目经理部 第 1 页共 65 页下载后可任意编辑处设置系梁连接。9#墩、10#墩采纳等截面盖梁接圆柱形桩柱墩,墩形为门式三柱墩柱,桩基直径为 2.0 米,墩柱直径为 1.8 米。0#台、18#台为座板式桥台,桩基直径 1.2 米。所有桩基均按嵌岩桩设计。下部结构中,除 9#墩、10#墩横向中心线按与桥段设置斜交相互平行外,其它墩台横向按径向布置。上部结构分联...
