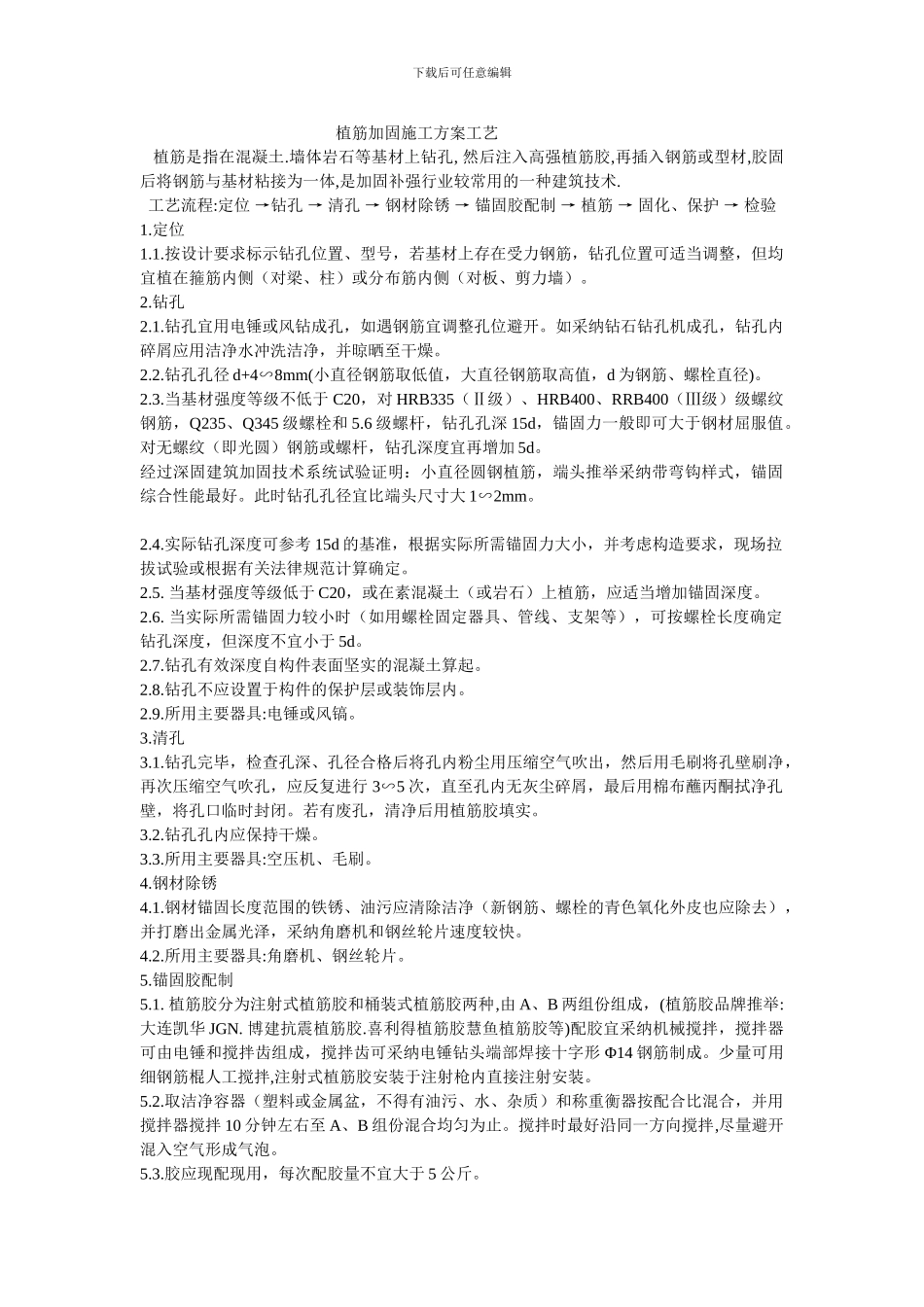

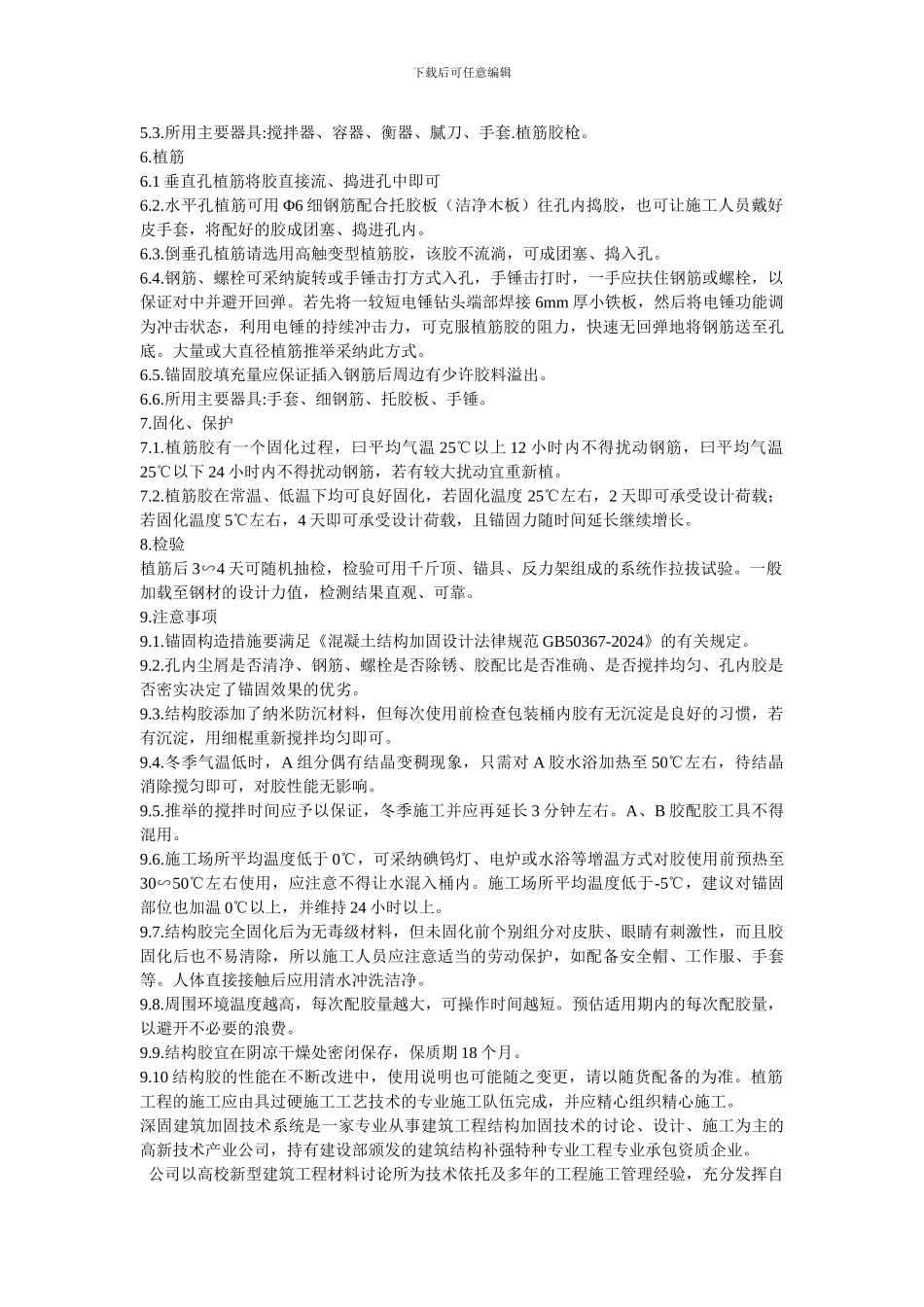

下载后可任意编辑植筋加固施工方案工艺 植筋是指在混凝土.墙体岩石等基材上钻孔, 然后注入高强植筋胶,再插入钢筋或型材,胶固后将钢筋与基材粘接为一体,是加固补强行业较常用的一种建筑技术. 工艺流程:定位 →钻孔 → 清孔 → 钢材除锈 → 锚固胶配制 → 植筋 → 固化、保护 → 检验 1.定位 1.1.按设计要求标示钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。 2.钻孔 2.1.钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位避开。如采纳钻石钻孔机成孔，钻孔内碎屑应用洁净水冲洗洁净，并晾晒至干燥。 2.2.钻孔孔径 d+4∽8mm(小直径钢筋取低值，大直径钢筋取高值，d 为钢筋、螺栓直径)。 2.3.当基材强度等级不低于 C20，对 HRB335（Ⅱ级）、HRB400、RRB400（Ⅲ级）级螺纹钢筋，Q235、Q345 级螺栓和 5.6 级螺杆，钻孔孔深 15d，锚固力一般即可大于钢材屈服值。对无螺纹（即光圆）钢筋或螺杆，钻孔深度宜再增加 5d。 经过深固建筑加固技术系统试验证明：小直径圆钢植筋，端头推举采纳带弯钩样式，锚固综合性能最好。此时钻孔孔径宜比端头尺寸大 1∽2mm。2.4.实际钻孔深度可参考 15d 的基准，根据实际所需锚固力大小，并考虑构造要求，现场拉拔试验或根据有关法律规范计算确定。 2.5. 当基材强度等级低于 C20，或在素混凝土（或岩石）上植筋，应适当增加锚固深度。 2.6. 当实际所需锚固力较小时（如用螺栓固定器具、管线、支架等），可按螺栓长度确定钻孔深度，但深度不宜小于 5d。 2.7.钻孔有效深度自构件表面坚实的混凝土算起。 2.8.钻孔不应设置于构件的保护层或装饰层内。 2.9.所用主要器具:电锤或风镐。 3.清孔 3.1.钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷将孔壁刷净，再次压缩空气吹孔，应反复进行 3∽5 次，直至孔内无灰尘碎屑，最后用棉布蘸丙酮拭净孔壁，将孔口临时封闭。若有废孔，清净后用植筋胶填实。 3.2.钻孔孔内应保持干燥。 3.3.所用主要器具:空压机、毛刷。 4.钢材除锈 4.1.钢材锚固长度范围的铁锈、油污应清除洁净（新钢筋、螺栓的青色氧化外皮也应除去），并打磨出金属光泽，采纳角磨机和钢丝轮片速度较快。 4.2.所用主要器具:角磨机、钢丝轮片。 5.锚固胶配制 5.1. 植筋胶分为注射式植筋胶和桶装式植筋胶两种,由 A、B 两组份组成，(植筋胶品牌推举:大连凯华 JGN. ...
