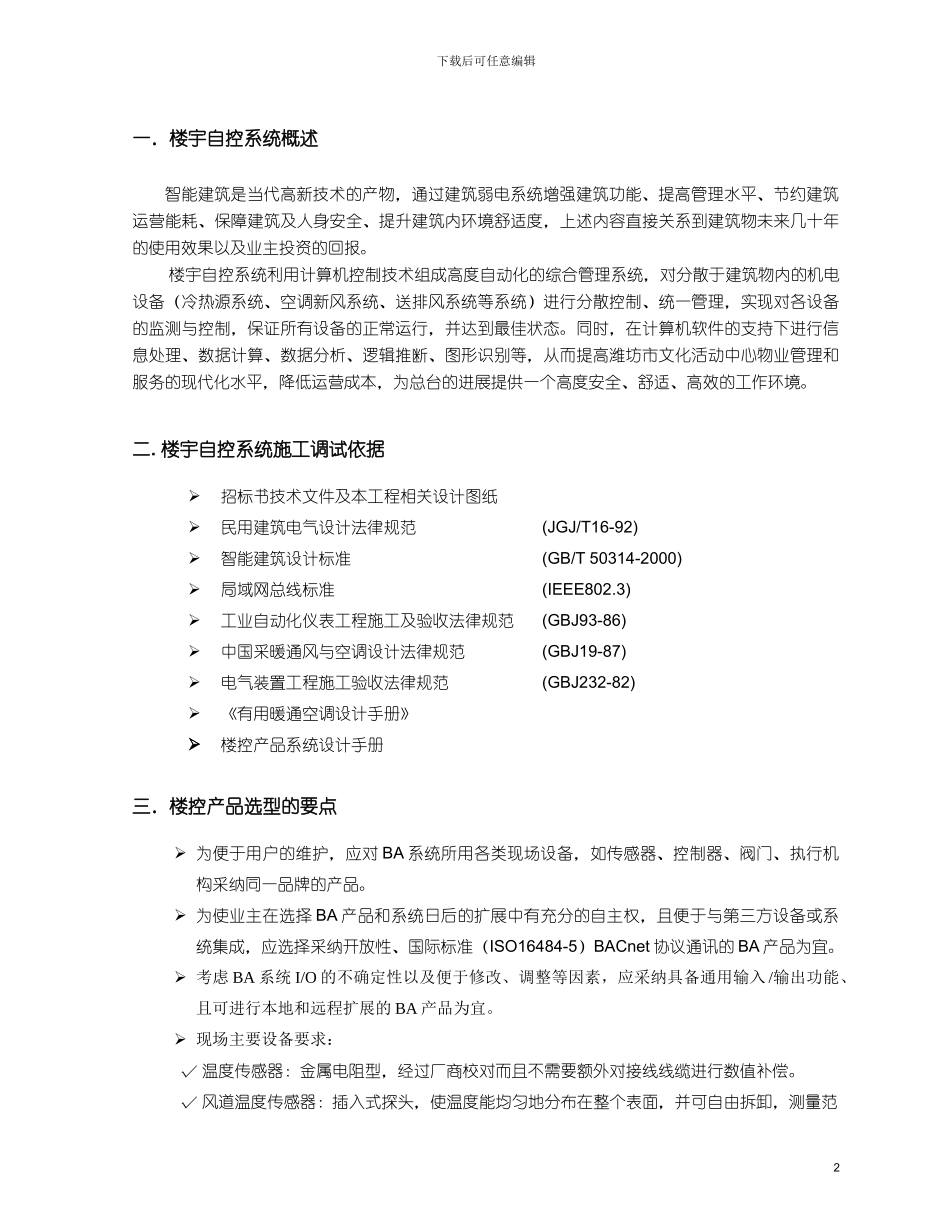

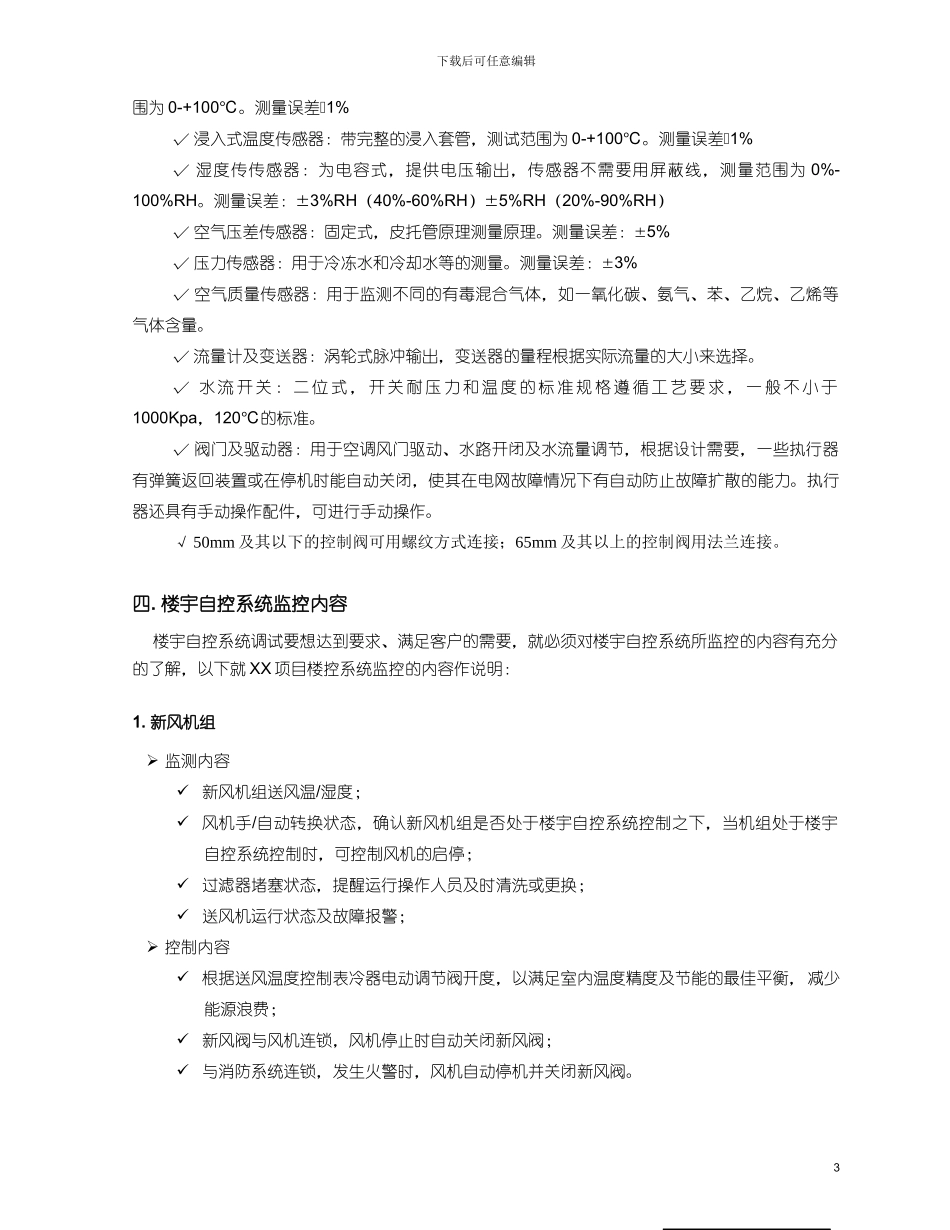

下载后可任意编辑目 录一．楼宇自控系统概述2二. 楼宇自控系统施工调试依据2三．楼控产品选型的要点2四. 楼宇自控系统监控内容31. 新风机组32. 空调机组43. 冷水系统44. 热交换系统55. 送风系统56. 照明系统67. 供配电系统6五．施工及主要操作工艺流程61.调试流程图72.调试作业条件73.调试周期74.主要操作工艺及注意事项7六．楼宇自控系统达到目标101. 制造舒适环境102. 降低运营能耗103. 保障设备安全114. 实现物业管理现代化115. 为系统集成奠定基础11七．成品保护及技术培训111.成品保护122.技术培训121下载后可任意编辑一．楼宇自控系统概述智能建筑是当代高新技术的产物，通过建筑弱电系统增强建筑功能、提高管理水平、节约建筑运营能耗、保障建筑及人身安全、提升建筑内环境舒适度，上述内容直接关系到建筑物未来几十年的使用效果以及业主投资的回报。楼宇自控系统利用计算机控制技术组成高度自动化的综合管理系统，对分散于建筑物内的机电设备（冷热源系统、空调新风系统、送排风系统等系统）进行分散控制、统一管理，实现对各设备的监测与控制，保证所有设备的正常运行，并达到最佳状态。同时，在计算机软件的支持下进行信息处理、数据计算、数据分析、逻辑推断、图形识别等，从而提高潍坊市文化活动中心物业管理和服务的现代化水平，降低运营成本，为总台的进展提供一个高度安全、舒适、高效的工作环境。二. 楼宇自控系统施工调试依据招标书技术文件及本工程相关设计图纸民用建筑电气设计法律规范(JGJ/T16-92)智能建筑设计标准(GB/T 50314-2000)局域网总线标准(IEEE802.3)工业自动化仪表工程施工及验收法律规范(GBJ93-86)中国采暖通风与空调设计法律规范(GBJ19-87)电气装置工程施工验收法律规范(GBJ232-82)《有用暖通空调设计手册》楼控产品系统设计手册三．楼控产品选型的要点 为便于用户的维护，应对 BA 系统所用各类现场设备，如传感器、控制器、阀门、执行机构采纳同一品牌的产品。 为使业主在选择 BA 产品和系统日后的扩展中有充分的自主权，且便于与第三方设备或系统集成，应选择采纳开放性、国际标准（ISO16484-5）BACnet 协议通讯的 BA 产品为宜。 考虑 BA 系统 I/O 的不确定性以及便于修改、调整等因素，应采纳具备通用输入 /输出功能、且可进行本地和远程扩展的 BA 产品为宜。 现场主要设备要求：√ 温度传感器：金属电阻型，经过厂商校对而且不需要额外对接线...
