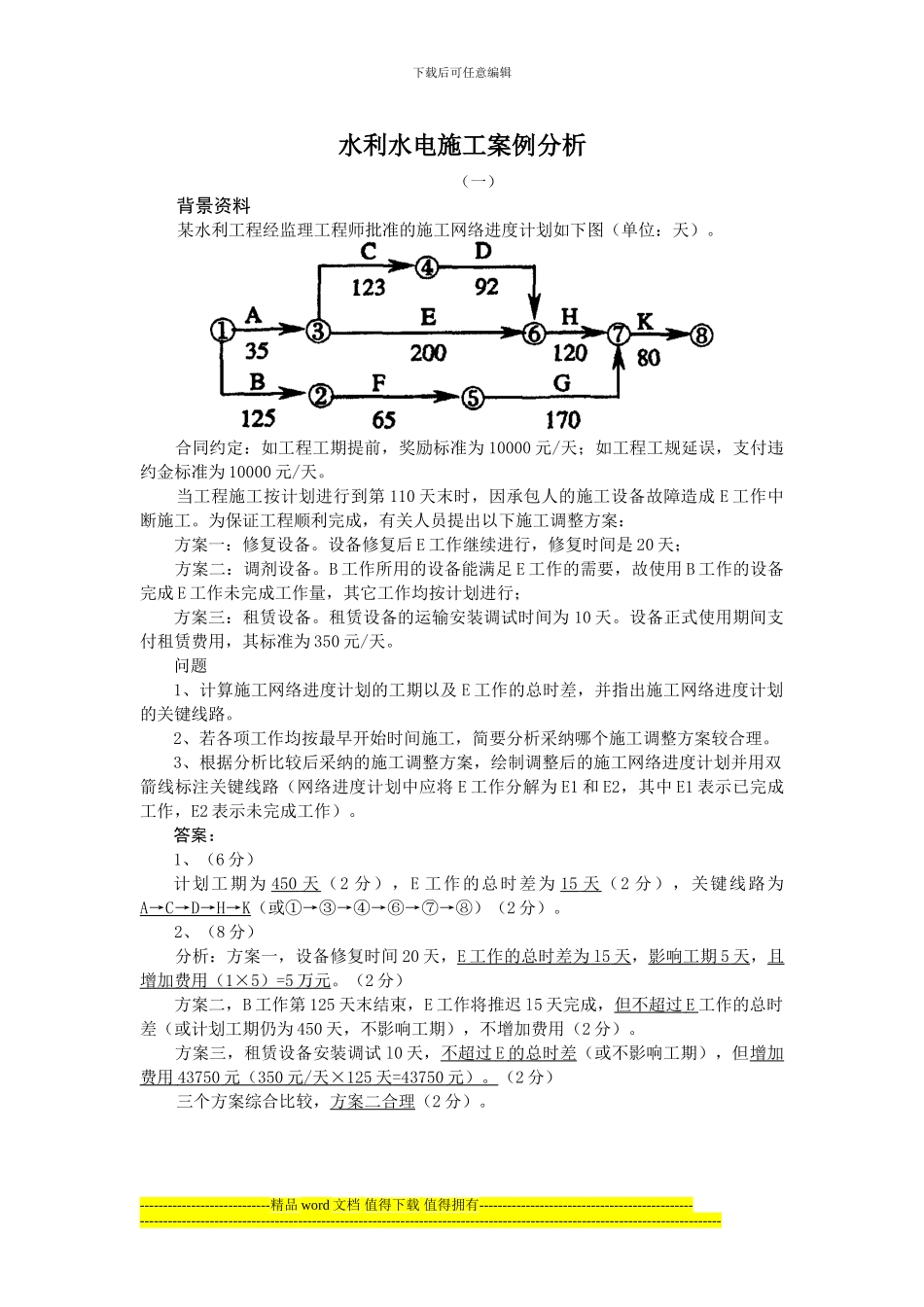

下载后可任意编辑水利水电施工案例分析（一）背景资料 某水利工程经监理工程师批准的施工网络进度计划如下图（单位：天）。 合同约定：如工程工期提前，奖励标准为 10000 元/天；如工程工规延误，支付违约金标准为 10000 元/天。 当工程施工按计划进行到第 110 天末时，因承包人的施工设备故障造成 E 工作中断施工。为保证工程顺利完成，有关人员提出以下施工调整方案： 方案一：修复设备。设备修复后 E 工作继续进行，修复时间是 20 天； 方案二：调剂设备。B 工作所用的设备能满足 E 工作的需要，故使用 B 工作的设备完成 E 工作未完成工作量，其它工作均按计划进行；方案三：租赁设备。租赁设备的运输安装调试时间为 10 天。设备正式使用期间支付租赁费用，其标准为 350 元/天。问题1、计算施工网络进度计划的工期以及 E 工作的总时差，并指出施工网络进度计划的关键线路。2、若各项工作均按最早开始时间施工，简要分析采纳哪个施工调整方案较合理。3、根据分析比较后采纳的施工调整方案，绘制调整后的施工网络进度计划并用双箭线标注关键线路（网络进度计划中应将 E 工作分解为 E1 和 E2，其中 E1 表示已完成工作，E2 表示未完成工作）。答案：1、（6 分）计划工期为 450 天 （2 分），E 工作的总时差为 15 天 （2 分），关键线路为A→C→D→H→K（或①→③→④→⑥→⑦→⑧）（2 分）。 2、（8 分） 分析：方案一，设备修复时间 20 天，E 工作的总时差为 l5 天 ，影响工期 5 天 ，且增加费用（ 1×5 ） =5 万元 。（2 分） 方案二，B 工作第 125 天末结束，E 工作将推迟 l5 天完成，但不超过 E 工作的总时差（或计划工期仍为 450 天，不影响工期），不增加费用（2 分）。 方案三，租赁设备安装调试 l0 天，不超过 E 的总时差 （或不影响工期），但增加费用 43750 元（ 350 元 / 天 ×125 天 =43750 元）。 （2 分） 三个方案综合比较，方案二合理（2 分）。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 评分标准：②→④→⑦，③→④箭线、节点编号正确（2 分）， E1、E2 名称、工作时间正确（2 分） 关键...
