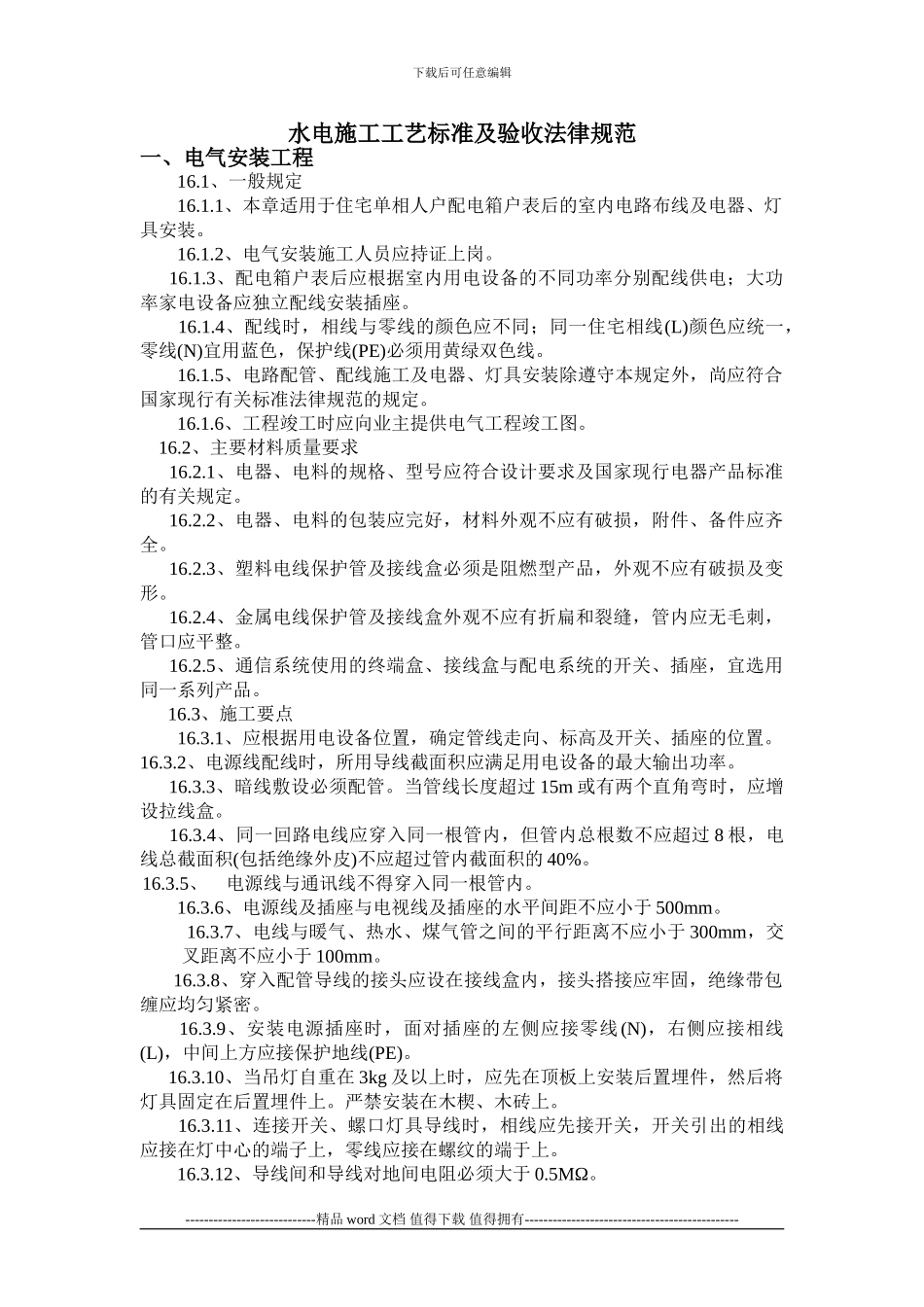

下载后可任意编辑水电施工工艺标准及验收法律规范一、电气安装工程16.1、一般规定 16.1.1、本章适用于住宅单相人户配电箱户表后的室内电路布线及电器、灯具安装。 16.1.2、电气安装施工人员应持证上岗。 16.1.3、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。 16.1.4、配线时，相线与零线的颜色应不同；同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线。 16.1.5、电路配管、配线施工及电器、灯具安装除遵守本规定外，尚应符合国家现行有关标准法律规范的规定。16.1.6、工程竣工时应向业主提供电气工程竣工图。 16.2、主要材料质量要求 16.2.1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。 16.2.2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。 16.2.3、塑料电线保护管及接线盒必须是阻燃型产品，外观不应有破损及变形。 16.2.4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。 16.2.5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，宜选用同一系列产品。 16.3、施工要点 16.3.1、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。 16.3.2、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。 16.3.3、暗线敷设必须配管。当管线长度超过 15m 或有两个直角弯时，应增设拉线盒。 16.3.4、同一回路电线应穿入同一根管内，但管内总根数不应超过 8 根，电线总截面积(包括绝缘外皮)不应超过管内截面积的 40%。16.3.5、电源线与通讯线不得穿入同一根管内。 16.3.6、电源线及插座与电视线及插座的水平间距不应小于 500mm。 16.3.7、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm，交叉距离不应小于 100mm。 16.3.8、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。 16.3.9、安装电源插座时，面对插座的左侧应接零线(N)，右侧应接相线(L)，中间上方应接保护地线(PE)。 16.3.10、当吊灯自重在 3kg 及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。严禁安装在木楔、木砖上。 16.3.11、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。 16.3.12、导线间和导线对地间电阻必须大于 0.5MΩ。----------------------------...
