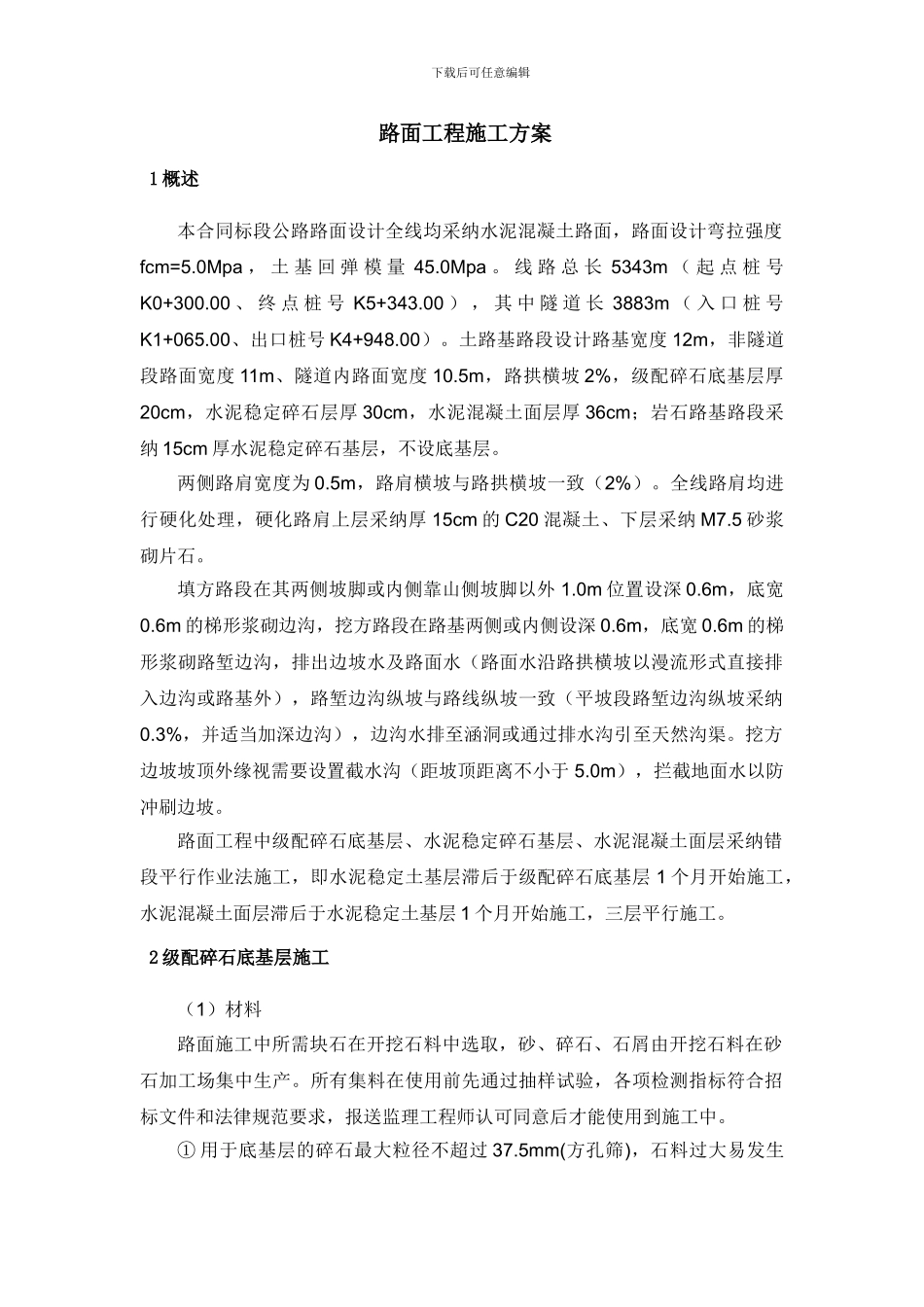

下载后可任意编辑 路面工程施工方案1 概述本合同标段公路路面设计全线均采纳水泥混凝土路面，路面设计弯拉强度fcm=5.0Mpa ， 土 基 回 弹 模 量 45.0Mpa 。 线 路 总 长 5343m （ 起 点 桩 号K0+300.00 、 终 点 桩 号 K5+343.00 ） ， 其 中 隧 道 长 3883m （ 入 口 桩 号K1+065.00、出口桩号 K4+948.00）。土路基路段设计路基宽度 12m，非隧道段路面宽度 11m、隧道内路面宽度 10.5m，路拱横坡 2%，级配碎石底基层厚20cm，水泥稳定碎石层厚 30cm，水泥混凝土面层厚 36cm；岩石路基路段采纳 15cm 厚水泥稳定碎石基层，不设底基层。两侧路肩宽度为 0.5m，路肩横坡与路拱横坡一致（2%）。全线路肩均进行硬化处理，硬化路肩上层采纳厚 15cm 的 C20 混凝土、下层采纳 M7.5 砂浆砌片石。填方路段在其两侧坡脚或内侧靠山侧坡脚以外 1.0m 位置设深 0.6m，底宽0.6m 的梯形浆砌边沟，挖方路段在路基两侧或内侧设深 0.6m，底宽 0.6m 的梯形浆砌路堑边沟，排出边坡水及路面水（路面水沿路拱横坡以漫流形式直接排入边沟或路基外），路堑边沟纵坡与路线纵坡一致（平坡段路堑边沟纵坡采纳0.3%，并适当加深边沟），边沟水排至涵洞或通过排水沟引至天然沟渠。挖方边坡坡顶外缘视需要设置截水沟（距坡顶距离不小于 5.0m），拦截地面水以防冲刷边坡。路面工程中级配碎石底基层、水泥稳定碎石基层、水泥混凝土面层采纳错段平行作业法施工，即水泥稳定土基层滞后于级配碎石底基层 1 个月开始施工，水泥混凝土面层滞后于水泥稳定土基层 1 个月开始施工，三层平行施工。2 级配碎石底基层施工（1）材料路面施工中所需块石在开挖石料中选取，砂、碎石、石屑由开挖石料在砂石加工场集中生产。所有集料在使用前先通过抽样试验，各项检测指标符合招标文件和法律规范要求，报送监理工程师认可同意后才能使用到施工中。① 用于底基层的碎石最大粒径不超过 37.5mm(方孔筛)，石料过大易发生下载后可任意编辑离析情况，也不利于机械摊铺、拌和及整平。② 碎石的压碎值不大于 30%。③ 碎石中不含有粘土块、植物等有害物质，针片状颗粒含量不应超过20%。④ 级配碎石底基层的颗粒组成和塑性指数符合表 16 的规定，同时级配曲线接近圆滑，没有同一种尺寸的颗粒过多或过少的情况。表 16 级配碎石底基层的颗粒组成范围结构层通过下列筛孔(方孔筛，mm)的质量百分率(%)液限塑性37.531.5199.54.752.360.60....
