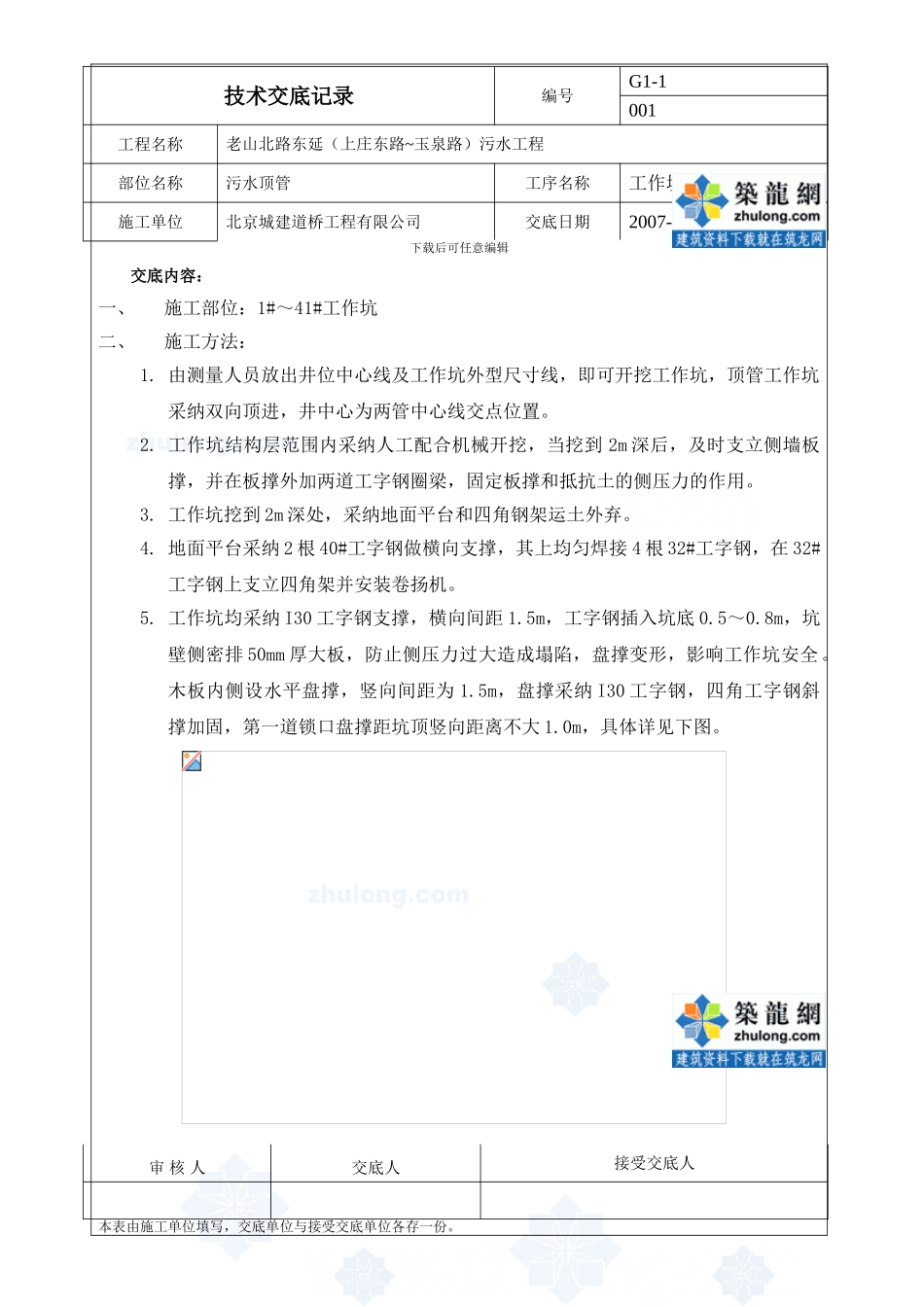

污水顶管施工工作坑开挖技术交底-secret_第1页
污水顶管施工工作坑开挖技术交底-secret_第2页
污水顶管施工工作坑开挖技术交底-secret_第3页
技术交底记录 编号G1-1001工程名称老山北路东延(上庄东路~玉泉路)污水工程部位名称污水顶管工序名称工作坑开挖施工单位北京城建道桥工程有限公司交底日期2007-5-7下载后可任意编辑交底内容:一、施工部位:1#~41#工作坑二、施工方法:1. 由测量人员放出井位中心线及工作坑外型尺寸线,即可开挖工作坑,顶管工作坑采纳双向顶进,井中心为两管中心线交点位置。2. 工作坑结构层范围内采纳人工配合机械开挖,当挖到 2m 深后,及时支立侧墙板撑,并在板撑外加两道工字钢圈梁,固定板撑和抵抗土的侧压力的作用。3. 工作坑挖到 2m 深处,采纳地面平台和四角钢架运土外弃。 4. 地面平台采纳 2 根 40#工字钢做横向支撑,其上均匀焊接 4 根 32#工字钢,在 32#工字钢上支立四角架并安装卷扬机。5. 工作坑均采纳 I30 工字钢支撑,横向间距 1.5m,工字钢插入坑底 0.5~0.8m,坑壁侧密排 50mm 厚大板,防止侧压力过大造成塌陷,盘撑变形,影响工作坑安全。木板内侧设水平盘撑,竖向间距为 1.5m,盘撑采纳 I30 工字钢,四角工字钢斜撑加固,第一道锁口盘撑距坑顶竖向距离不大 1.0m,具体详见下图。审 核 人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录 编号G1-1001工程名称老山北路东延(上庄东路~玉泉路)污水工程部位名称污水顶管工序名称工作坑开挖施工单位北京城建道桥工程有限公司交底日期2007-5-7下载后可任意编辑6.工作坑开挖过程中如遇地下障碍物,及时通知项目部管理人员,进行悬吊保护等措施,施工队不得私自处理。7. 采纳原状土作后背,后背墙须铲修平整,壁面应与管道顶进方向垂直。严禁支撑后有塌土漏空现象发生,发现应及时采纳原状土进行填筑并夯实。8. 工作坑设防雨罩,坑内设置集水坑,配置二台污水泵备用,雨天及时排水。工作坑四周设围挡及护栏,上、下工作坑安设爬梯。围挡迎车方向设置夜间安全指示灯。9. 工作坑开挖尺寸:D1000,B×L=5×7。审 核 人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录 编号G1-1001工程名称老山北路东延(上庄东路~玉泉路)污水工程部位名称污水顶管工序名称工作坑开挖施工单位北京城建道桥工程有限公司交底日期2007-5-7下载后可任意编辑三、质量要求:1. 后背墙垂直度 0.1%H(H 为后背墙高度)允许偏差:2. 水平与中心线偏差 0.1%L(L 为后背墙长度)允许偏差:四、安全要求:1. ...
