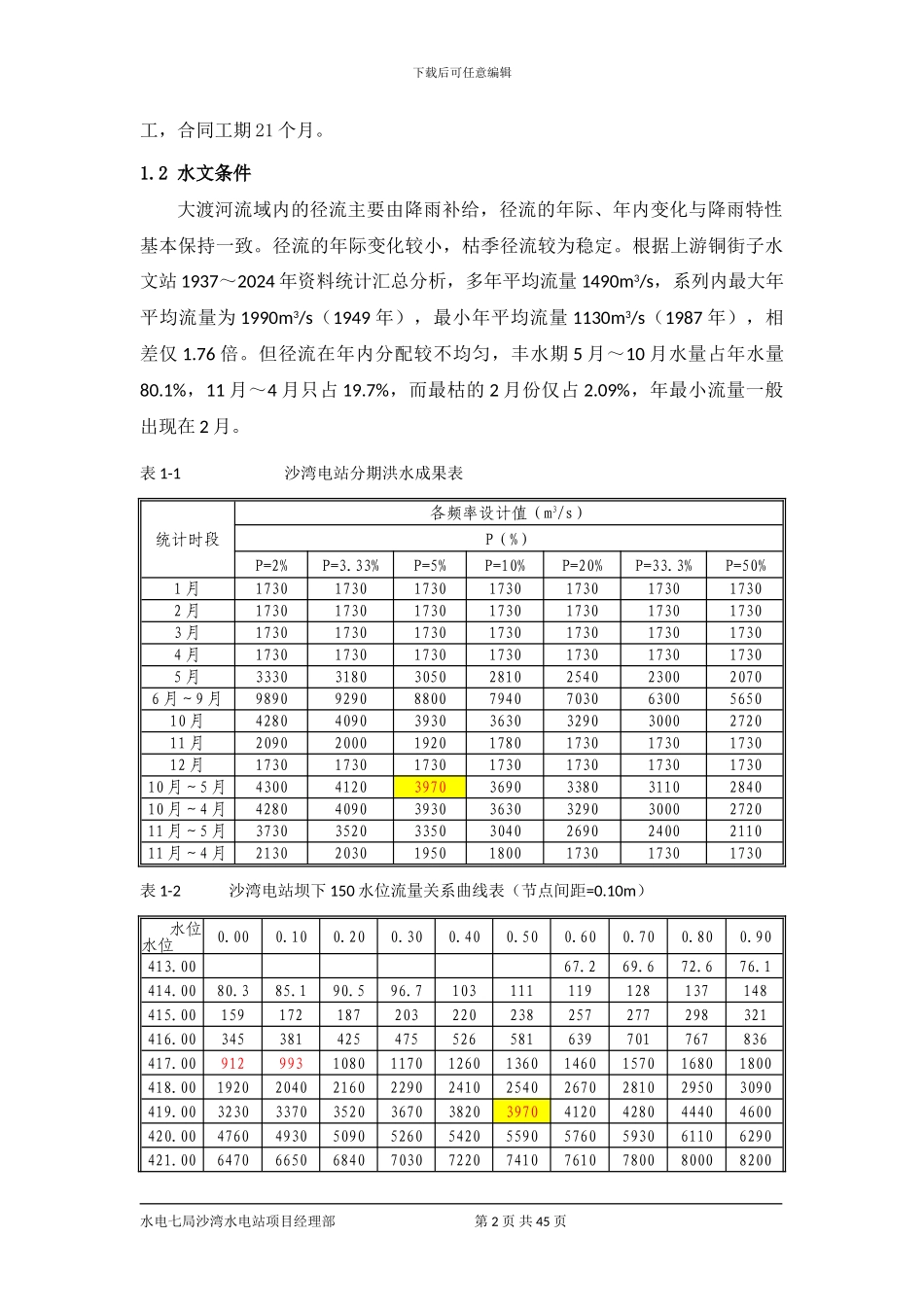

下载后可任意编辑沙湾电站二期导流及截流施工专项施工组织设计1 工程概述1.1 主体工程概述1.1.1 地理位置 沙湾电站枢纽工程位于四川省乐山市沙湾区葫芦镇河段，距葫芦镇上游约1.0km。电站枢纽为大渡河干流下游梯级开发中的第一级，枢纽上游 11.5km 为已建成的铜街子电站，下游为规划的安谷电站，枢纽距乐山市城区 44.5km，电站下游约 7.0km 处有成昆铁路通过（轸溪车站），坝区内有省道 S103 线通过，交通便利，地理位置优越。1.1.2 枢纽特性该工程以发电为主，兼顾灌溉和航运功能。电站装机容量 480MW（4 台×120MW/单机装机容量），额定水头 24.5m，正常蓄水位▽432.0m，设计引用流量 2203.2m3/s（4×550.8m3/s），保证出力 151MW，年利用小时数 5015h，年发电量 24.07 亿 KW·h，总库容 4867 万 m3，正常蓄水位以下库容 4554 万 m3。枢纽采纳一级混合开发方式，即建坝壅水高 15.5m，与上游铜街子尾水相衔接，河床式厂房，厂后接长 9015m 的尾水明渠，尾水渠利用落差 14.5m。枢纽区坝（坝 2）线长 699.82m，水工布置从左岸～右岸分别为面板土石坝、左储门槽、泄洪冲砂闸、主厂房、右储门槽及安装间和右岸接头坝。沙湾电站属二等大（2）型工程。主要建筑物非溢流面板坝、泄洪冲砂闸坝、电站主、副厂房、尾水渠、升压站等为 2 级建筑物。次要建筑物拦砂坎、上、下游导墙等为 3 级，临时建筑物为 4 级。1.1.3 二期工程概况沙湾电站分两期施工，采纳二段二期常规施工导流方式，一期围护右岸，束窄左岸河床导、泄流；二期围护左岸，一期已建成的五孔冲砂闸分流、导泄流。一期主要施工任务为五孔冲砂闸坝、电站主、副厂房、右储门槽、安装间、右岸接头坝、尾水渠、升压站等土建及金属结构安装工程；二期工程主要分标项目施工任务（但不限于）：二期五孔泄洪闸工程、左储门槽、左岸非溢流坝（含基础处理）、二期纵向围堰加高、二期过水围堰（含基础处理及汛后围堰加高）等的土建以及五孔泄洪闸金属结构设备安装等和为完成本合同项目需要的所有临时工程。二期工程计划自 2024 年 9 月 1 日开工，至 2024 年 5 月 31 完水电七局沙湾水电站项目经理部 第 1 页 共 45 页下载后可任意编辑工，合同工期 21 个月。1.2 水文条件大渡河流域内的径流主要由降雨补给，径流的年际、年内变化与降雨特性基本保持一致。径流的年际变化较小，枯季径流较为稳定。根据上游铜街子水文站 1937～2024 年资料...
