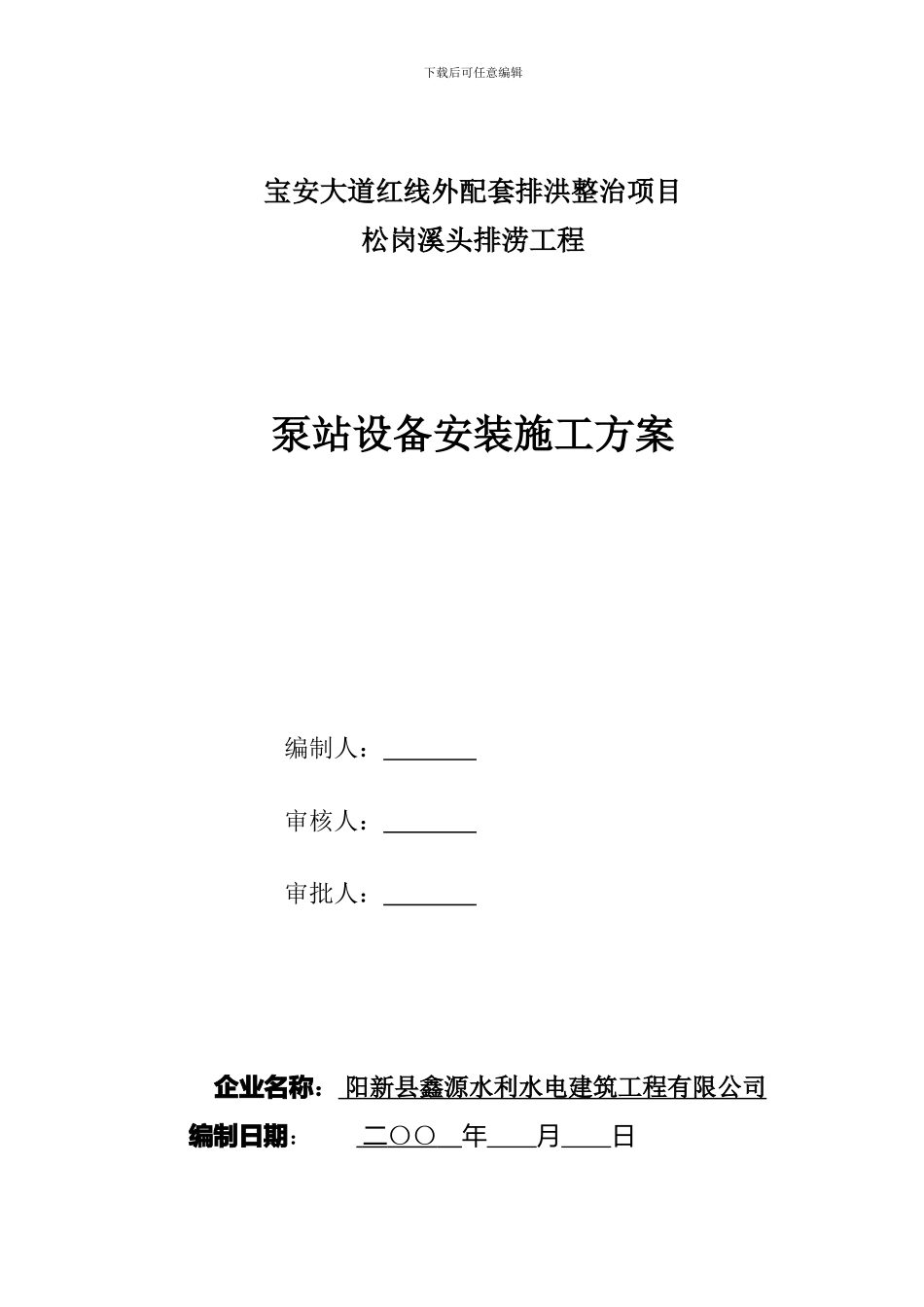

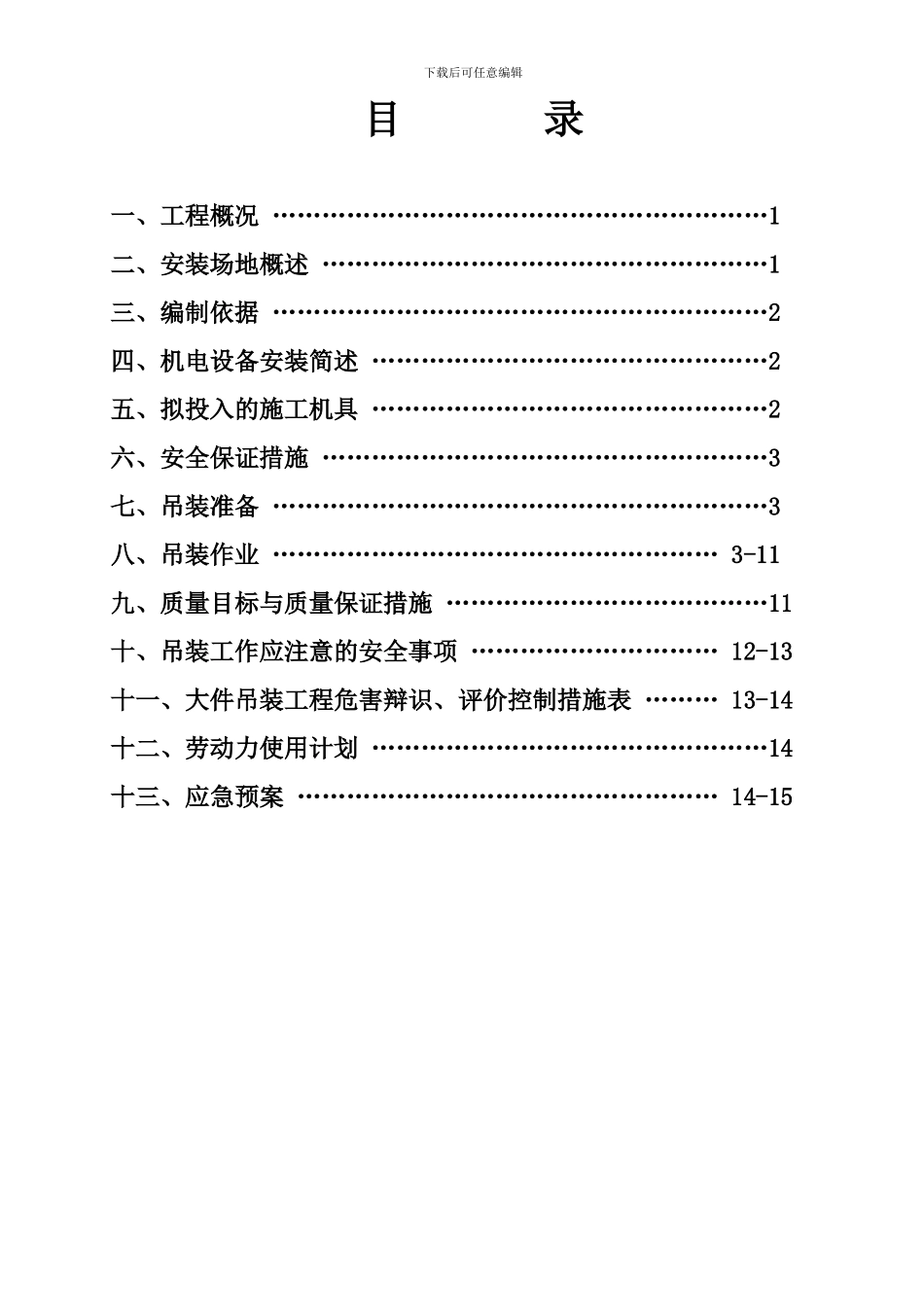

下载后可任意编辑宝安大道红线外配套排洪整治项目松岗溪头排涝工程泵站设备安装施工方案编制人： 审核人： 审批人： 企业名称： 阳新县鑫源水利水电建筑工程有限公司 编制日期： 二 〇〇 年 月 日下载后可任意编辑目 录一、工程概况 ……………………………………………………1二、安装场地概述 ………………………………………………1三、编制依据 ……………………………………………………2四、机电设备安装简述 …………………………………………2五、拟投入的施工机具 …………………………………………2六、安全保证措施 ………………………………………………3七、吊装准备 ……………………………………………………3八、吊装作业 ……………………………………………… 3-11九、质量目标与质量保证措施 …………………………………11十、吊装工作应注意的安全事项 ………………………… 12-13十一、大件吊装工程危害辩识、评价控制措施表 ……… 13-14十二、劳动力使用计划 …………………………………………14十三、应急预案 …………………………………………… 14-15下载后可任意编辑泵站设备安装施工方案一、工程概述本工程排涝泵站采纳城市排水 T=2 年降雨重现期排水标准。泵站规模如下：设计流量：3.00m3/s； 设计扬程：3.95m； 装机容量：3×55KW。本工程排涝泵站等别为Ⅳ等，属于小(1)型，主要建筑物级别为 4 级，次要建筑物级别为 5 级，临时性建筑物级别为 5 级。设雨水泵房 1 座，泵站设计规模 3.00m3/s，平面尺寸为 16.2×9.2m，总用地面积 742.00㎡，排涝泵站总建筑面积 331.10㎡。该泵站为排涝泵站，年利用小时数很低，故不设置备用机组，本泵站拟设置 55KW 潜水泵共 3 台，出水口管径为 800 ㎜，一列式布置，泵房内设置 1 台起重量为 3T 的电动单梁悬挂起重机，作为检修时使用。设置闸门 2 座，其平面尺寸为 2.0×2.0m，闸室净高为 4.55m。设置格栅间 1座，其平面尺寸为 5.75×3.0m，净高为 4.55m。格栅选用材质为不锈钢，格栅渠道宽度3.0m，格栅高度 4.75 m，最大过栅流速 0.72 m/s，栅条宽 125㎜，栅条间隙 40㎜，安装角度 75°。泵房内设集水池 1 座，其平面尺寸为 9.35m×3.6m，池深 5.75m，有效水深1.85m。二、安装场地概述1、本工程排涝泵房安装场地：北侧为河滨北路，南侧紧邻松岗河。场地原始地貌单元为低丘台地及海漫滩冲积平原，场地...
