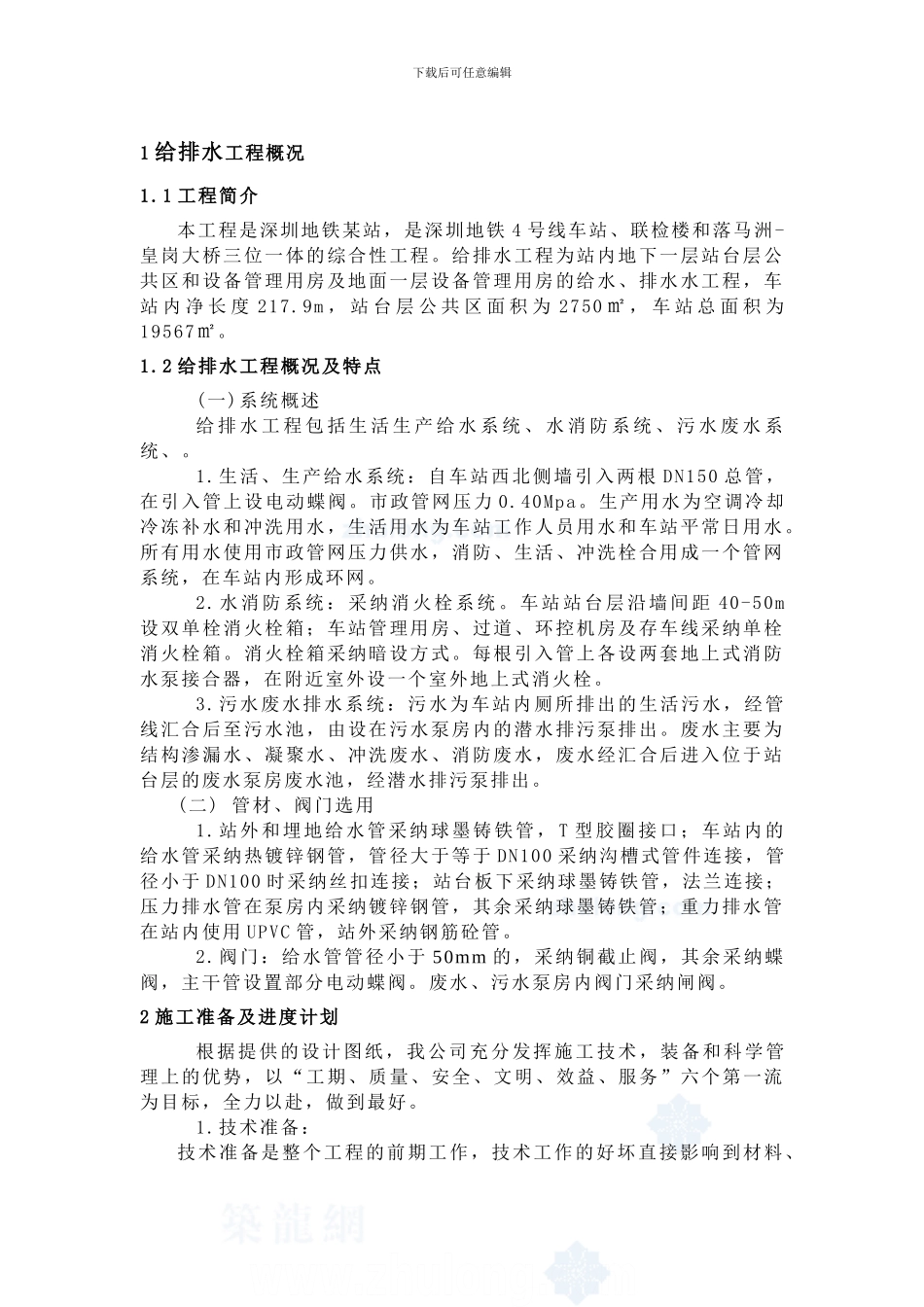

下载后可任意编辑1 给排水工程概况1.1 工程简介本工程是深圳地铁某站，是深圳地铁 4 号线车站、联检楼和落马洲-皇岗大桥三位一体的综合性工程。给排水工程为站内地下一层站台层公共区和设备管理用房及地面一层设备管理用房的给水、排水水工程，车站 内 净 长 度 217.9m ， 站 台 层 公 共 区 面 积 为 2750 ㎡ ， 车 站 总 面 积 为19567㎡。1.2 给排水工程概况及特点(一)系统概述给 排 水 工 程 包 括 生 活 生 产 给 水 系 统 、 水 消 防 系 统 、 污 水 废 水 系统、。1.生活、生产给水系统：自车站西北侧墙引入两根 DN150 总管，在引入管上设电动蝶阀。市政管网压力 0.40Mpa。生产用水为空调冷却冷冻补水和冲洗用水，生活用水为车站工作人员用水和车站平常日用水。所有用水使用市政管网压力供水，消防、生活、冲洗栓合用成一个管网系统，在车站内形成环网。2. 水 消 防 系 统 ： 采 纳 消 火 栓 系 统 。 车 站 站 台 层 沿 墙 间 距 40-50m设双单栓消火栓箱；车站管理用房、过道、环控机房及存车线采纳单栓消火栓箱。消火栓箱采纳暗设方式。每根引入管上各设两套地上式消防水泵接合器，在附近室外设一个室外地上式消火栓。3.污水废水排水系统：污水为车站内厕所排出的生活污水，经管线汇合后至污水池，由设在污水泵房内的潜水排污泵排出。废水主要为结构渗漏水、凝聚水、冲洗废水、消防废水，废水经汇合后进入位于站台层的废水泵房废水池，经潜水排污泵排出。(二) 管材、阀门选用1.站外和埋地给水管采纳球墨铸铁管， T 型胶圈接口；车站内的给水管采纳热镀锌钢管，管径大于等于 DN100 采纳沟槽式管件连接，管径小于 DN100 时采纳丝扣连接；站台板下采纳球墨铸铁管，法兰连接；压力排水管在泵房内采纳镀锌钢管，其余采纳球墨铸铁管；重力排水管在站内使用 UPVC 管，站外采纳钢筋砼管。2.阀门：给水管管径小于 50mm 的，采纳铜截止阀，其余采纳蝶阀，主干管设置部分电动蝶阀。废水、污水泵房内阀门采纳闸阀。2 施工准备及进度计划根据提供的设计图纸，我公司充分发挥施工 技术，装备和科学管理上的优势，以“工期、质量、安全、文明、效益、服务”六个第一流为目标，全力以赴，做到最好。1.技术准备：技术准备是整个工程的前期工作，技术工作的好坏直接影响到材料、下载后可任意编辑人员、机械、资金等进场计划的安排。只有对图纸有了深刻、...
