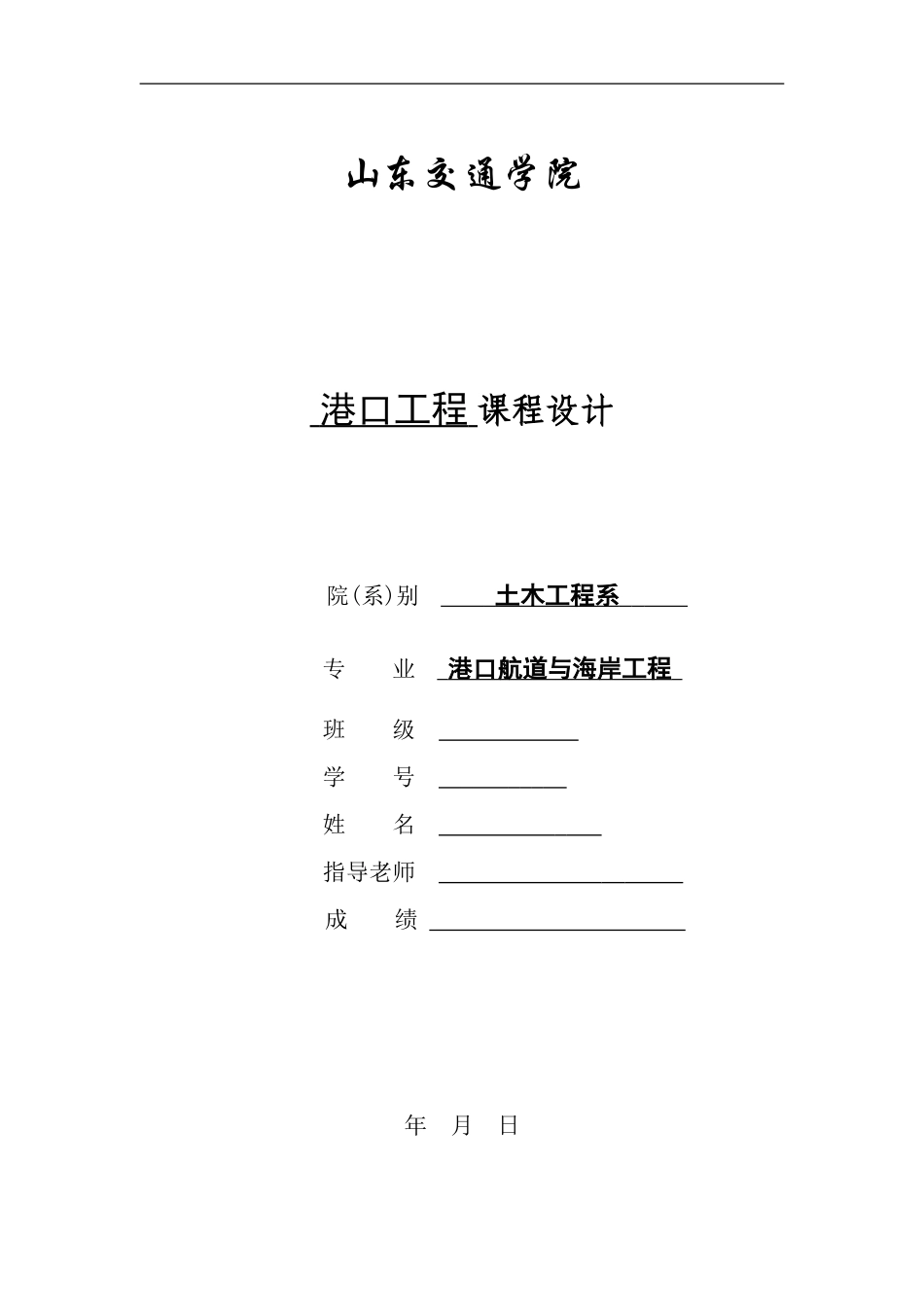

山东交通学院 港口工程 课程设计院(系)别 土木工程系 专 业 港口航道与海岸工程 班 级 学 号 姓 名 指导老师 成 绩 年 月 日下载后可任意编辑《港口工程》课 程 设 计 任 务 书题 目 顺岸式码头一个泊位的设计 系（ 部） 土木工程系 专 业 港口航道与海岸工程 班 级 学生姓名 学 号 月 日至 月 日 共 周指导老师（签字） 系 主 任（签字） 年 月 日一、设计内容及要求1、完成顺岸式码头一个泊位的设计，结构设计部分重点完成面板设计及横向排架计算。2、绘制肋形结构施工图（三张 3 号图纸）。内容包括： （1）码头的平面图一张； （2）码头立面图一张；（3）码头横断面图一张；二、设计原始资料某工程为一座 5 万吨级的集装箱码头。1、设计船型：船长 230m，型宽 32m，型深 17.5m，满载吃水 12.7m。2、结构安全等级：二级。3、水文及气象资料（1）水位：设计高水位：4.03m；极端高水位 5.13m；设计低水位 0.26m；极端低水位-0.83m；（2）波浪要素：重现期为 50 年，；；（3）流：水流设计流速；流向：与船舶纵抽接近平行。下载后可任意编辑（4）风：按 9 级风设计。风速：，超过 9 级风，船舶离港去锚地避风。（5）地质条件：本次课程设计未给出地形图，但码头区域内地质情况的变化甚小，因此，码头结构在平面、纵、横断面方向都没有什么变化。4、作用：（1）永久作用：码头结构自重力：钢筋混凝土：； 混凝土：（2）可变作用： 1）堆货荷载 前方承台：20，后方承台：50。 2）集装箱装卸桥：50t 装卸桥：规矩：30m；基距 17.5m；每支腿 10 个轮子。轮压：海侧轨 650，陆侧轨 500。图式见图一。3）集装箱正面吊：满载时：前轴轴压：800，后轴轴压：100。轮 压 接 地 面 积 ： 单 前 轮 （ 长宽 ）； 单 后 轮 （ 长宽 ）。见图 24）集装箱拖挂车：满载时荷载分配：拖头：前轴（A 轴）60；后轴（B 轴）150挂车：后轴（C 轴）300；单轮接地面积：；双轮接地面积：。见图 3。5）船舶荷载：撞击力：撞击力取船舶靠岸时产生的撞击力和停泊时波浪引起的撞击力之大值。船舶靠岸速度：。系缆力：挤靠力。（3）偶然作用：基本烈度为 6 度。本次设计不进行结构抗震设计。三、设计完成后提交的文件和图表1、设计文件（1）完成有必要文字说明的设计计算书一册，要求文字简明扼要，计算正确，书写清楚、干净； （2）所有计算及作图应符合港口工程技术...
