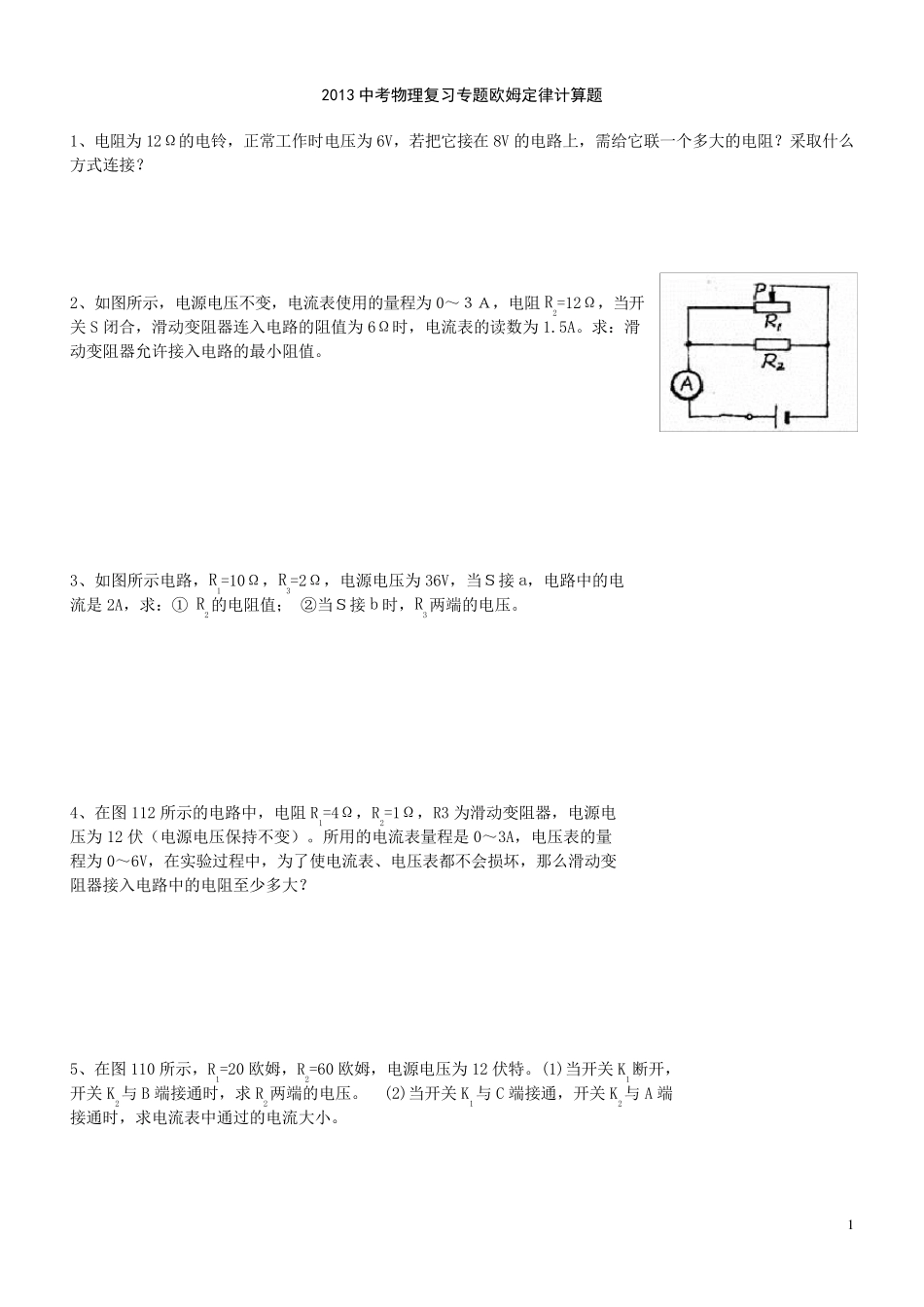

1 2013 中考物理复习专题欧姆定律计算题 1、电阻为12Ω的电铃，正常工作时电压为6V，若把它接在 8V 的电路上，需给它联一个多大的电阻？采取什么方式连接？ 2、如图所示，电源电压不变，电流表使用的量程为0～３Ａ，电阻R2=12Ω，当开关 S 闭合，滑动变阻器连入电路的阻值为6Ω时，电流表的读数为1.5A。求：滑动变阻器允许接入电路的最小阻值。 3、如图所示电路，R1=10Ω，R3=2Ω，电源电压为36V，当Ｓ接 a，电路中的电流是 2A，求：① R2的电阻值； ②当Ｓ接 b 时，R3两端的电压。 4、在图 112 所示的电路中，电阻R1=4Ω，R2=1Ω，R3 为滑动变阻器，电源电压为12 伏（电源电压保持不变）。所用的电流表量程是 0～3A，电压表的量程为0～6V，在实验过程中，为了使电流表、电压表都不会损坏，那么滑动变阻器接入电路中的电阻至少多大？ 5、在图 110 所示，R1=20 欧姆，R2=60 欧姆，电源电压为12 伏特。(1)当开关 K1断开，开关 K2与 B 端接通时，求 R2两端的电压。 (2)当开关 K1与 C 端接通，开关 K2与 A 端接通时，求电流表中通过的电流大小。 2 6、如图108 所示，电源电压为15 伏特，电阻R1=R2=10 欧姆，求下列情况电流表和电压表的示数。(1)当K 接通时；(2)当K 断开时。 7、如图107 所示电路，当开关K 闭合后，电流表的读数为2 安培，电压表的读数为6 伏特，如果R1=3R2，求电阻R1、R2的值。 8、如图3 所示电路，电源电压U＝4.5V 且保持不变，R1＝5Ω，滑动变阻器的最大阻值为20Ω，电流表量程为0～0.6A，电压表的量程为0～3V，通过分析计算：说明滑动变阻器 R2允许的取值范围 9、如图9 所示，R1＝10Ω，R2＝20Ω，R3＝30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是 0.3A，求(1)电源电压多大？(2)当S1和S2都断开时，电流表的读数多大？(3)当S1、S2都闭合时，电流表的读数是多大？ 10、如图所示电路中，R1=60Ω，电源电压不变，当滑动变阻器滑片 P 在 R2中点时，电压表示数为6V；当P 在 b 点时，电压表示数为9V，求R2的最大阻值和电源电压。 3 11、有一只标有"24V 0.8A"字样的电灯，把它接人电压36V 电路中，若能够正常使用，需串联一个多大的电阻？ 12、 学校课外活动小组为检测某传感器而设计如图所示的电路，传感器上标有“3V 0.3A”的字样（传感器可看作一个电阻），滑动变阻器R0上标有“10Ω 1A”的字样，电流表量程为0~0.6A。则（1）.该传感器的...
