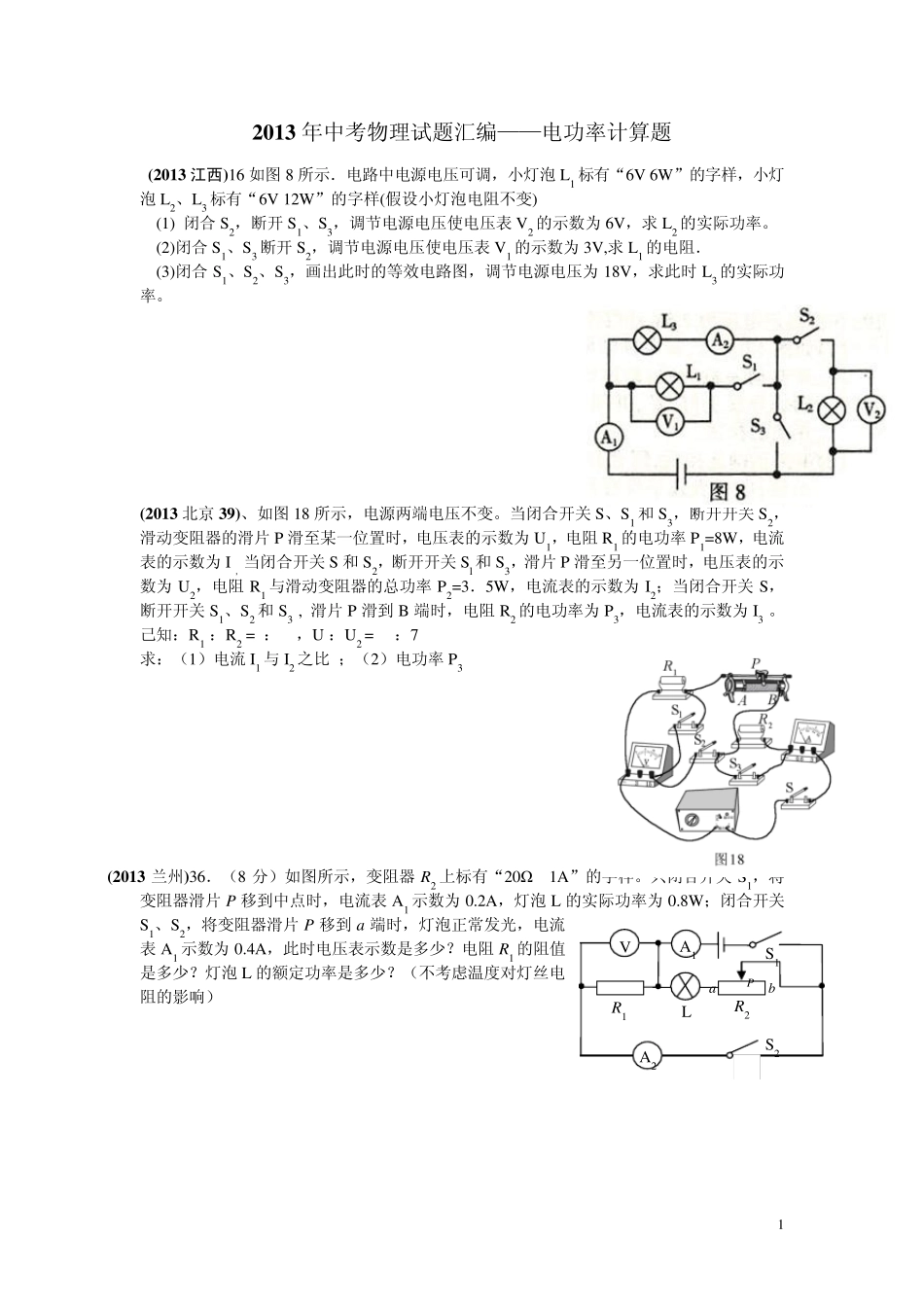

1 2 0 1 3 年中考物理试题汇编——电功率计算题 (2 0 1 3 江西)16 如图 8 所示．电路中电源电压可调，小灯泡 L1 标有“6V 6W”的字样，小灯泡 L2、L3 标有“6V 12W”的字样(假设小灯泡电阻不变) (1) 闭合 S2，断开 S1、S3，调节电源电压使电压表 V2 的示数为 6V，求 L2 的实际功率。 (2)闭合 S1、S3 断开 S2，调节电源电压使电压表 V1 的示数为 3V,求 L1 的电阻． (3)闭合 S1、S2、S3，画出此时的等效电路图，调节电源电压为 18V，求此时 L3 的实际功率。 (2 0 1 3 北京 3 9 )、如图 18 所示，电源两端电压不变。当闭合开关 S、S1 和 S3，断开开关 S2，滑动变阻器的滑片 P 滑至某一位置时，电压表的示数为 U1，电阻 R1 的电功率 P1=8W，电流表的示数为 I1，当闭合开关 S 和 S2，断开开关 Sl和 S3，滑片 P 滑至另一位置时，电压表的示数为 U2，电阻 R1 与滑动变阻器的总功率 P2=3．5W，电流表的示数为 I2；当闭合开关 S，断开开关 S1、S2 和 S3 , 滑片 P 滑到 B 端时，电阻 R2 的电功率为 P3，电流表的示数为 I3 。己知：R1 ：R2 =1：5 ，U1：U2 = 4 ：7 求：（1）电流 I1 与 I2 之比 ；（2）电功率 P3 (2 0 1 3 兰州)36．（8 分）如图所示，变阻器 R2 上标有“20Ω 1A”的字样。只闭合开关 S1，将变阻器滑片 P 移到中点时，电流表 A1 示数为 0.2A，灯泡 L 的实际功率为 0.8W；闭合开关S1、S2，将变阻器滑片 P 移到 a 端时，灯泡正常发光，电流表 A1 示数为 0.4A，此时电压表示数是多少？电阻 R1 的阻值是多少？灯泡 L 的额定功率是多少？（不考虑温度对灯丝电阻的影响） L S1 P R2 R1 V A1 A2 S2 a b 2 (2013 广州)23．(6 分)如右图所示是额定电压为220V 的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。 (1)要送冷风，选择开关应放在______位置；要送热风，选择开关应放在_______位置。(填“A”、“B”或“C”) (2)若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少? (3)若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R 的阻值应为多大？ （2013 齐齐哈尔）34．小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机。下表是这个豆浆机的主要技术参数。如图甲所示是豆浆机的主要结构：...
